1/4规格RVS管线固定抱箍结构

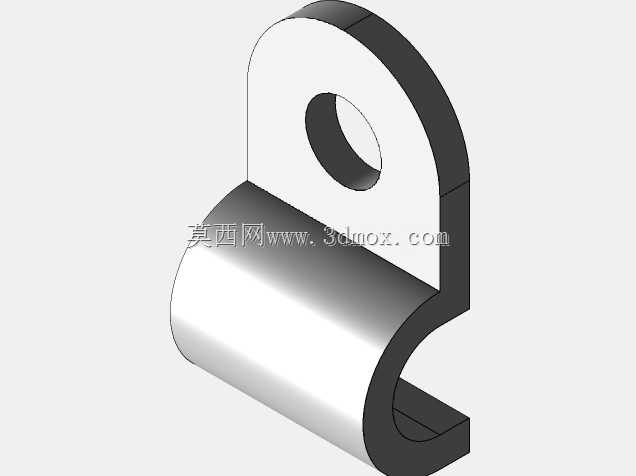

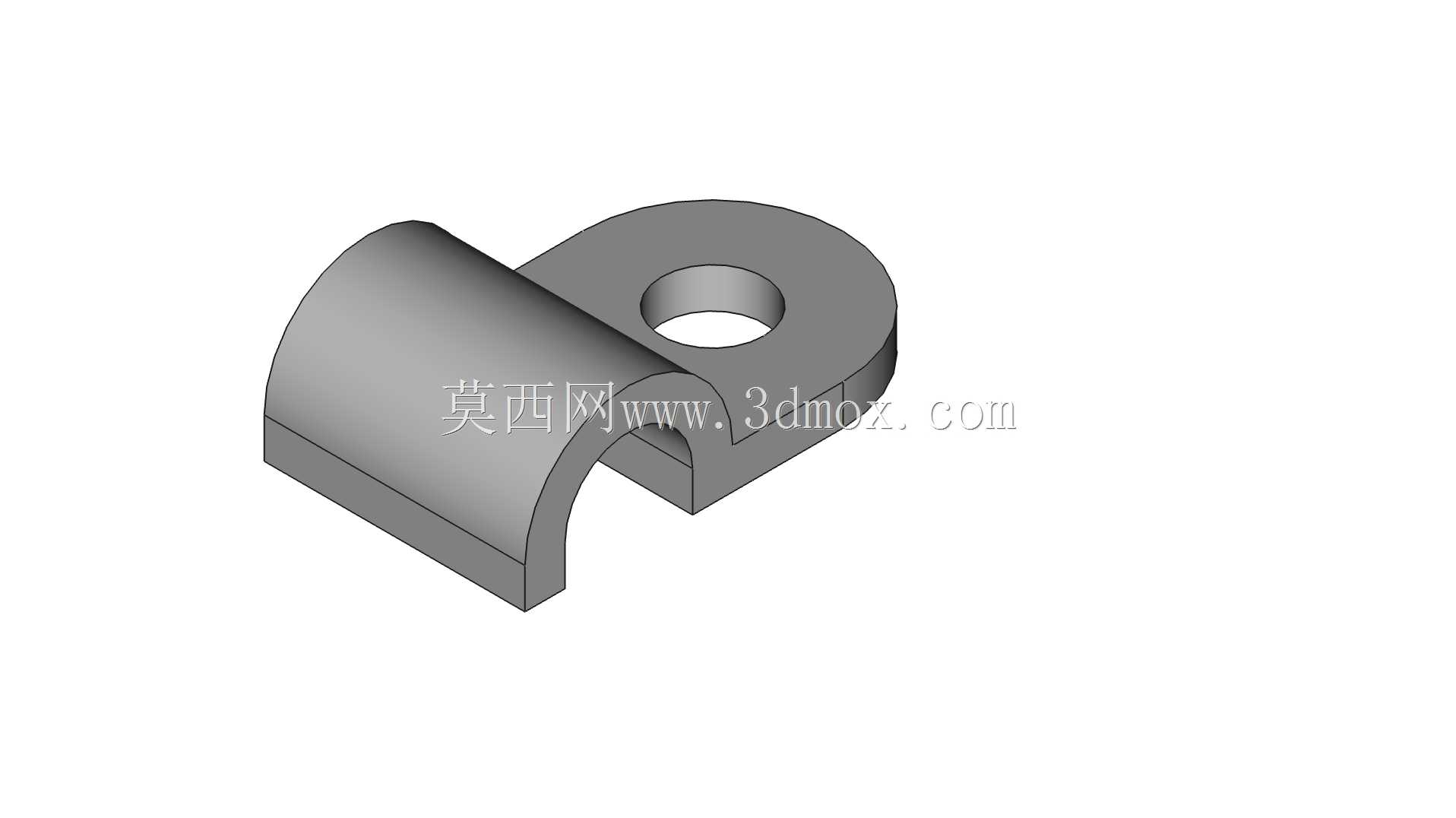

这款1/4规格的抱箍类固定件，主要应用于低压电气布线、小型气动管路布设、轻型液压管线排布场景中，多用于设备内部线缆、细径管路的定位固定，避免管线在设备运行振动过程中出现移位、磨损、拉扯脱落的问题，常见于配电柜内部走线、小型自动化设备气路固定、通讯机柜线缆整理等作业场景，是轻型管线布设环节中十分常用的一类紧固连接配件。从实际使用功能来看，该配件一端为半圆弧环抱结构，弧度匹配1/4规格的RVS线缆或对应外径的细径管路，安装时半圆弧面完全贴合管线外壁，不会对管线外绝缘层或管壁造成压伤，另一端为带通孔的平板耳座，可通过对应规格的螺栓穿过通孔，将整个抱箍固定在设备安装基面、机柜安装梁或者型材支架上，实现管线的牢靠定位，单组抱箍可完成单根对应规格管线的固定，多组配合使用即可完成整排管线的整齐排布，让设备内部走线走管更加规整，也方便后期的运维检修。从设计思路层面来看，这款抱箍采用一体化弯折成型的结构思路，没有额外的拼接焊缝或者连接部件，整体结构强度更高，抗振动疲劳性能更好，半圆弧结构与平板耳座之间采用平滑圆弧过渡，避免直角位置出现应力集中，在长期受管线拉扯或者设备振动的工况下，不会出现根部断裂的问题。耳座上的安装通孔做了轻微的沉边处理，螺栓安装时可以让螺栓头端面完全贴合耳座表面，不会出现螺栓偏斜、锁紧力不均的情况，同时半圆弧的内径尺寸严格匹配1/4规格RVS线缆的外径，环抱后不会出现管线松旷转动的问题，也不会因为抱紧力过大挤压管线造成内部线芯受损或者气路通径变小。从安装边界尺寸来看，该抱箍半圆弧部分的轴向宽度适配常规轻型管线的固定需求，不会占用过多的安装空间，耳座部分的外轮廓尺寸经过优化，在保证安装孔周边结构强度的前提下，尽可能缩小了整体外形尺寸，适合在设备内部狭小的安装空间内使用，安装时只需要在基面预留对应螺栓的安装孔位即可，不需要额外加工复杂的安装槽位，安装操作十分便捷，后期如果需要调整管线位置，只需要松开螺栓即可调整抱箍位置或者更换管线，维护成本极低。整体结构没有冗余的设计部分，所有结构都服务于管线固定的核心功能，材质适配常规五金冲压或者金属3D打印成型工艺，成型后表面做防锈处理即可满足多数工业场景的使用需求，在潮湿或者有轻微腐蚀的场景下，也可以更换不锈钢材质加工，适配不同的工况使用要求。
