型材配套密封压条结构设计方案

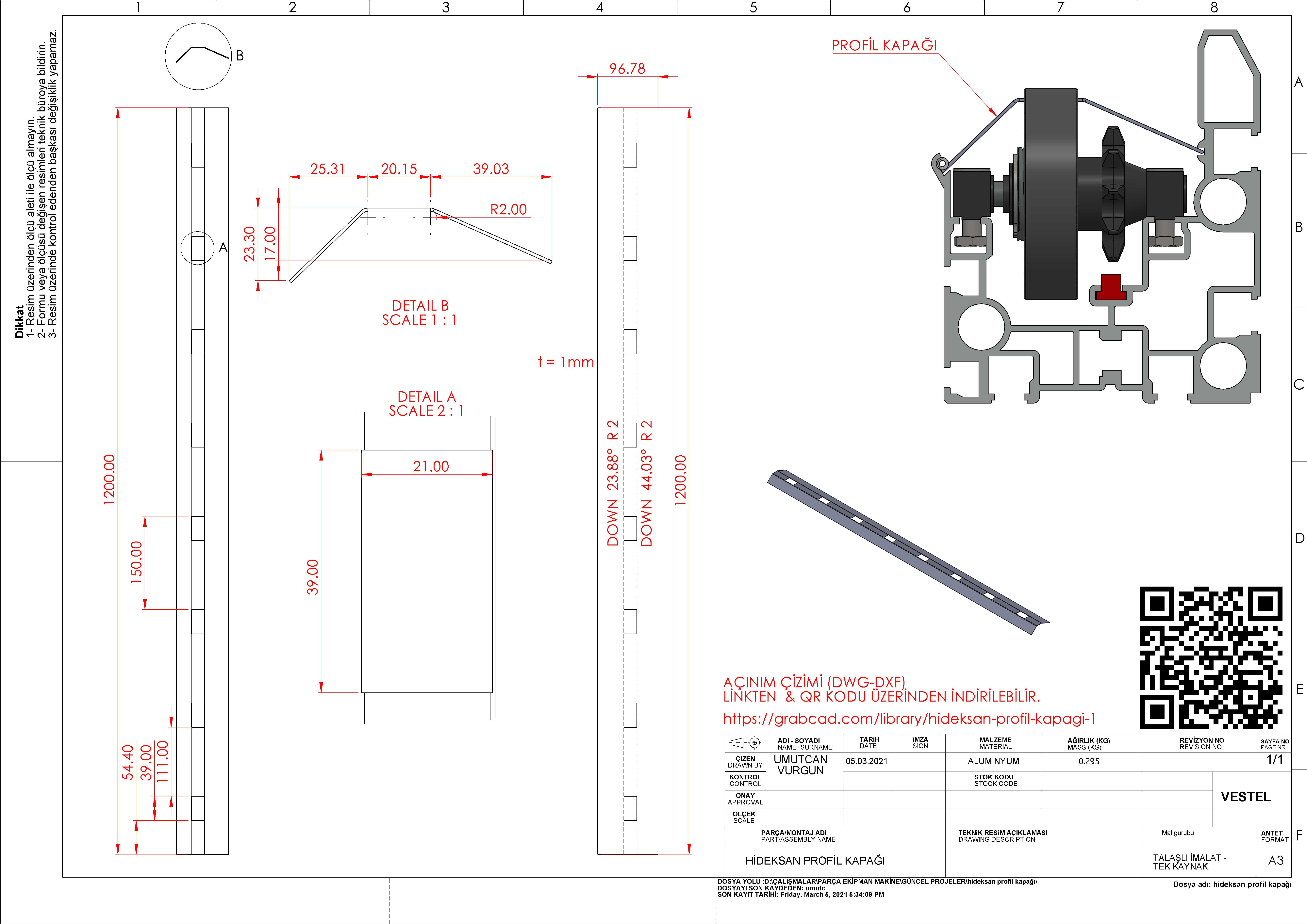

这款压条构件主要应用于工业铝型材框架的密封压装场景，在各类设备防护外罩、流水线型材机架、门窗型材组装结构中承担型材接缝密封、配套盖板压合固定的作用，能够填补型材安装槽与外置盖板之间的装配间隙，避免灰尘、切削液、外界杂物进入型材内腔，同时提升型材组装结构的外观整体性，消除装配缝隙带来的松动异响问题。从实际使用场景来看，这类压条常配套在设备防护门的型材边框、自动化设备的外封板安装位、洁净车间隔断型材的拼接位置，依靠自身的弹性形变卡入型材预设的安装槽内，无需额外打胶或者螺丝固定，就能实现盖板的压紧定位，大幅提升现场组装的效率，也方便后期设备维护时的盖板拆卸操作。在功能特性设计上，这款压条采用等截面长条结构，沿长度方向均匀排布定位凸点，安装时凸点会卡入型材槽内的对应定位凹位，避免压条沿型材长度方向窜动移位，压条的端部做了斜切导向处理，能够顺着型材槽口顺滑推入，降低安装时的卡滞风险；压条与盖板接触的面做了微弧凸起设计，压装后能够形成连续的线接触密封，相比平面接触拥有更好的密封补偿能力，即使型材或者盖板存在轻微的平面度误差，也能保证整段压合位置没有缝隙。设计过程中优先匹配对应规格铝型材的槽口尺寸，压条的卡接边厚度适配型材槽的开口宽度，既保证卡入后有足够的抱紧力不会轻易脱落，又不会因为过盈量太大导致安装费力，甚至压弯型材薄壁结构；压条的总宽度完全贴合型材安装面的边界，安装后不会突出型材表面，也不会向内侵占型材的内部走线空间。在尺寸与安装边界上，这款压条的单段标准长度适配常规工业型材的定尺长度，截面宽度控制在21毫米，能够完全覆盖型材槽口的外侧区域，压条上的定位凸点间距经过精准核算，和型材上的标准安装孔位完全错开，不会干涉型材上其他配件比如螺栓、角件的安装；压条的整体厚度控制在合理范围，安装后突出型材表面的高度不超过1毫米，不会影响外装盖板的平整贴合，也不会在盖板和型材之间形成额外的装配间隙。细节设计上，压条的弯折位置做了R2的圆角过渡，既避免尖锐边角划伤安装人员，也能减少应力集中，在压条弯折适配型材转角位置时不会出现发白断裂的问题，斜段位置的角度经过反复调校，压装后能够紧密贴合型材的斜面结构，保证转角位置的密封连续性，不会出现局部翘边的情况。
