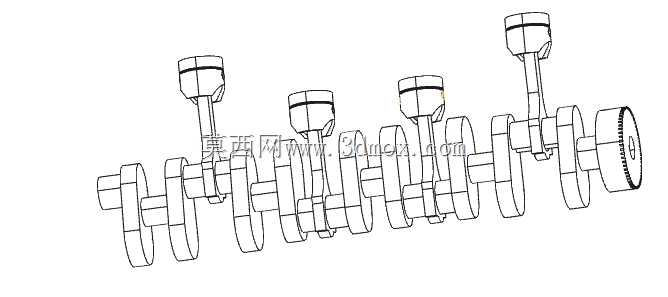

直列四缸发动机曲柄连杆配套结构

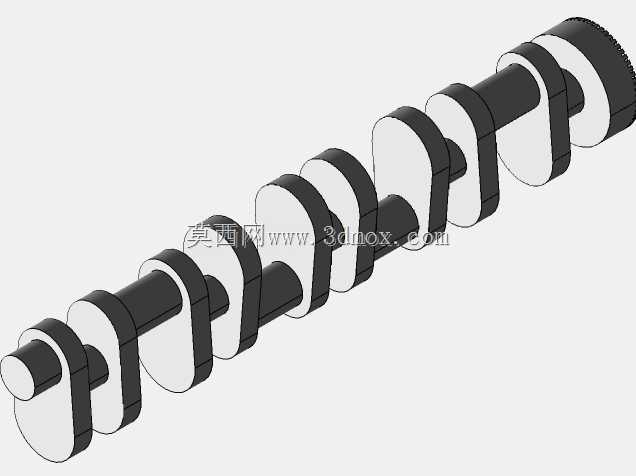

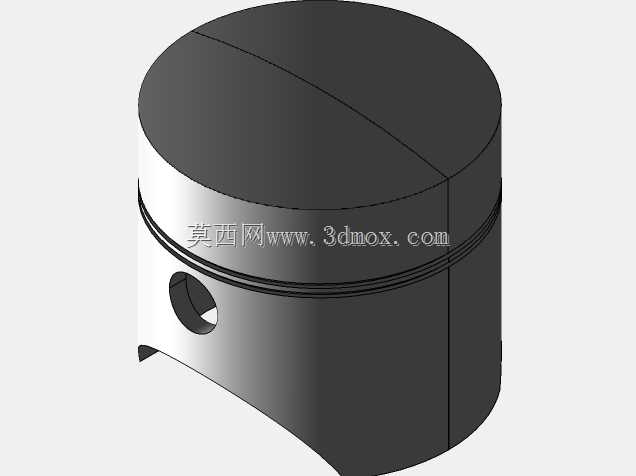

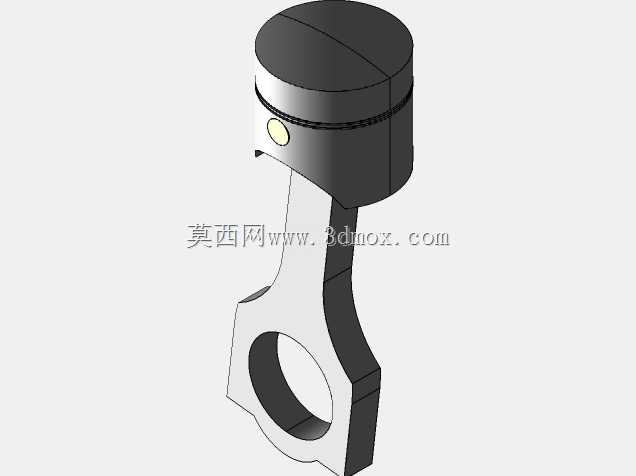

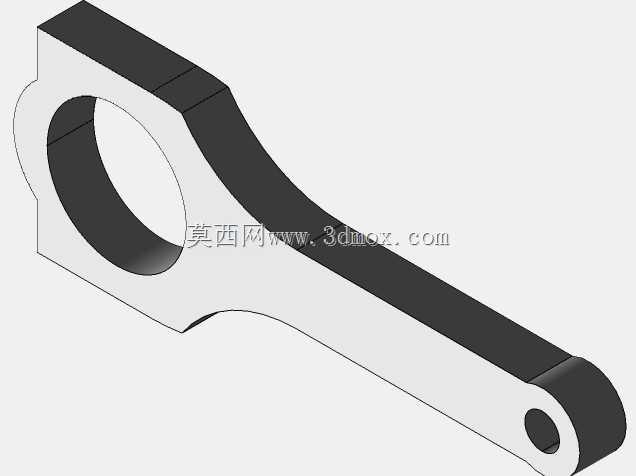

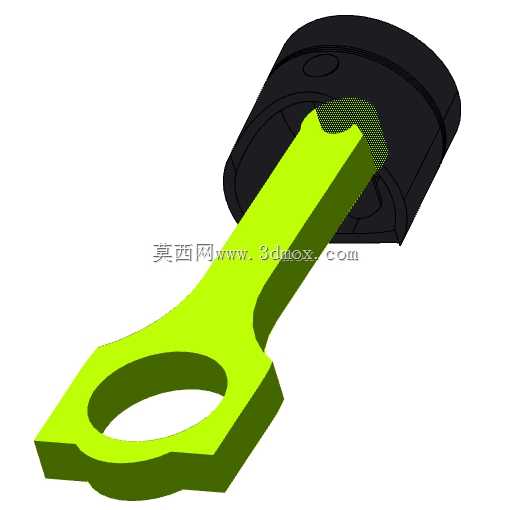

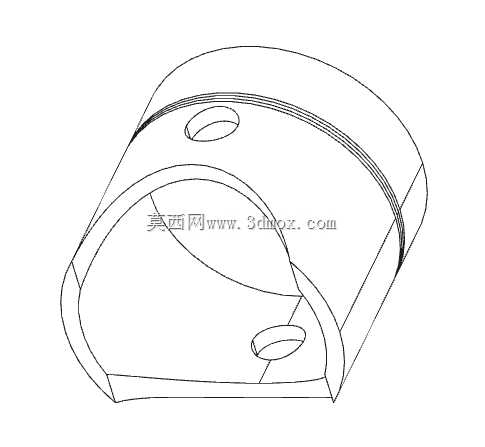

该结构是内燃机核心动力转换组件，主要应用于乘用车辆、中小型工程机械、农用动力设备的内燃动力单元中，承担着将活塞往复直线运动转化为曲轴旋转扭矩输出的核心功能，是整套动力系统实现动力输出的关键传动载体。整套组件采用直列四缸排布设计，对应四缸内燃机的做功顺序匹配各曲拐的相位角度，能够保证各缸做功冲程交替衔接时的动力输出平顺性，降低动力传递过程中的振动冲击，适配1.6L-2.5L排量区间的常规内燃动力需求。设计过程中充分考虑了往复运动件的动平衡匹配，各曲拐的配重块与活塞连杆组的往复质量做了对应平衡校准，可有效降低高转速工况下的整机振动幅度，减少轴承位置的偏磨损耗，提升动力单元的整体运行寿命。各连杆轴颈与主轴颈的排布严格遵循内燃机做功间隔角设计，相邻曲拐的相位差匹配四缸机180度的做功间隔，能够保证动力输出的连续性，避免动力衔接过程中的扭矩断层。活塞部分通过活塞销与连杆小头端连接，连杆大头端采用剖分式结构与曲轴连杆轴颈配合，安装时可通过轴瓦配合保证转动副的润滑与耐磨性能，整套结构的安装边界匹配常规直列四缸发动机的缸体曲轴箱空间，主轴颈的同轴度公差严格控制在高精度区间，可保证高速转动时的回转精度，避免出现轴颈偏磨、油封漏油等常见故障。曲轴输出端配套设计有传动齿轮结构，可直接对接正时系统与飞轮组件，完成动力向传动系统与配气机构的同步传递，各部件的配合间隙预留了热膨胀余量，能够适配内燃机工作时的高温工况，避免热态下出现运动卡滞问题。整套结构的尺寸参数完全匹配量产内燃动力的通用安装规范，可直接用于动力系统的结构教学、装配仿真以及改型设计参考，帮助设计人员快速理解曲柄连杆机构的运动逻辑与配合关系，在动力单元改型开发时可直接复用核心结构参数，缩短前期设计验证周期。
