手动杠杆式小型搅拌压合装置结构设计

这款手动杠杆式小型搅拌压合装置，主要面向小批量物料混配、实验室小样制备、小型作坊式膏体或半流体物料加工场景设计，可同时完成物料搅拌与轻度压合作业，无需外接动力源，完全依靠手动操作即可完成全部作业流程，适配无稳定供电的野外临时作业、教学实验演示、小批量手工生产等多种使用场景，能够满足小剂量高粘度物料的混配、脱泡、轻度压实的作业需求，相比大型电动搅拌设备具备更低的使用门槛与更灵活的部署能力。

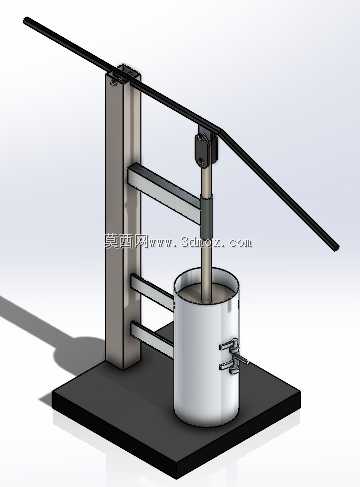

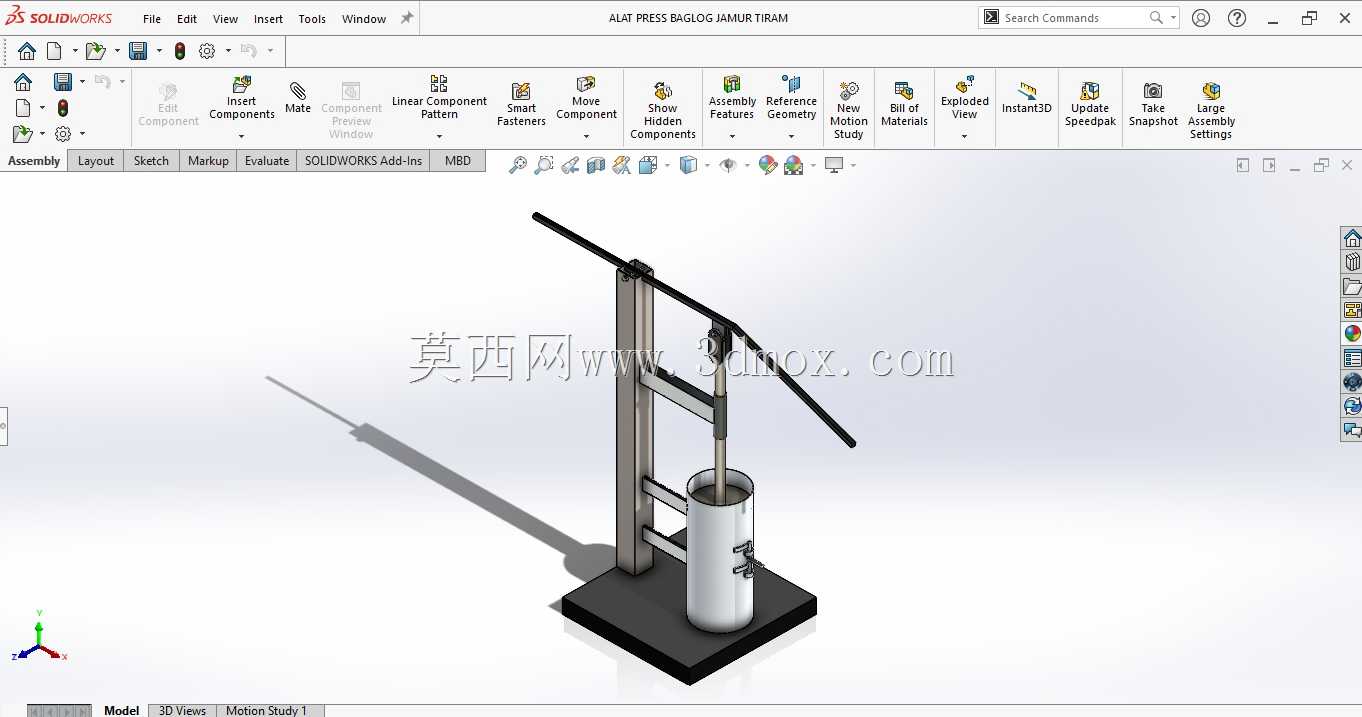

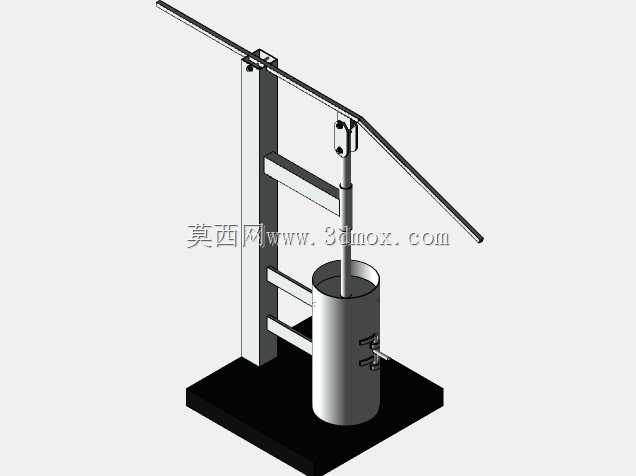

设备整体采用台式立式布局，底部为方形实心安装底板，可通过螺栓固定在常规工作台面，也可直接放置在平整台面上依靠自重保持作业稳定，整体安装边界占用台面面积较小，适合狭小操作空间部署。立柱采用方形空心型材结构，垂直固定在底板后侧位置，为整套施压与搅拌机构提供稳定的支撑基础，立柱侧面设置三道横向支撑臂，前端抱箍固定搅拌导向套，为搅拌压杆提供垂直方向的运动导向，避免施压过程中压杆出现偏摆，保证作业过程中施力方向始终垂直于料桶中心。

操作端采用加长杠杆手柄设计，通过铰接结构与压杆顶端连接，利用杠杆原理放大操作人员施加的下压力，操作人员仅需施加较小的手臂力量即可获得足够的压合与搅拌下压力，降低长时间操作的疲劳感。搅拌压杆穿过导向套伸入下方的圆柱料桶内，压杆底端可根据作业需求更换不同形式的搅拌桨或者压盘，既可以完成桶内物料的旋转搅拌混配，也可以在搅拌完成后向下施压完成物料的压实、脱泡或者挤出作业。料桶采用快拆抱箍结构固定在底板对应定位位置，可快速拆卸完成物料倾倒与桶内清洁，桶身侧面设置出料阀，可在搅拌压合过程中直接放出混配完成的物料，无需整体搬倒料桶，提升操作便捷性。

整套结构设计充分考虑手动操作的人机工程特性，杠杆手柄的长度与操作高度适配常规站立操作的手臂施力角度，所有运动部件均设置限位结构，避免操作超程造成结构损坏，各连接位置采用标准紧固件装配，便于后期维护与易损件更换，整体结构简单可靠，无复杂传动部件，故障率极低，可适配多种小剂量物料处理的作业需求。
