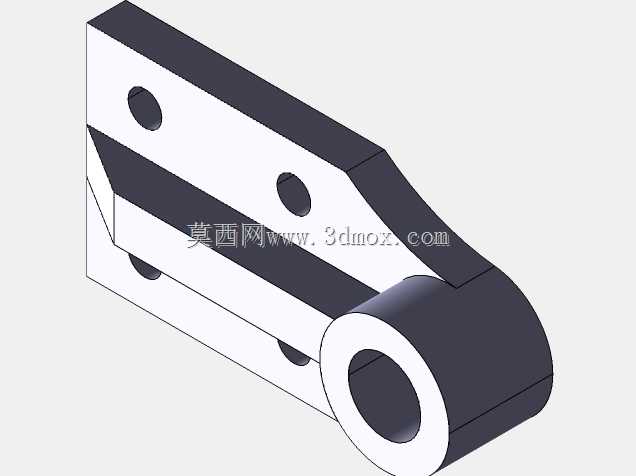

带铰接端的板式连接固定支架结构

该零件属于机械传动与支撑系统中的典型连接承载构件，主要应用于需要实现平面固定同时预留铰接转动自由度的设备装配场景，常见于轻工机械的连杆传动单元、自动化输送线的摆臂连接部位、小型工装夹具的角度调节基座等位置，承担着固定基体与活动构件之间的载荷传递、运动限位以及铰接转动支撑的核心作用。从功能特性来看，零件主体采用板式长条形结构设计，板身开设的四个同轴度经过校准的通孔为螺栓安装位，可通过标准紧固件将零件牢牢固定在设备的安装基准面上，保证连接后的整体刚性，避免运行过程中出现松动移位；端部一体化成型的带通孔筒状铰接端，可配套对应直径的铰接销轴，与外部摆臂、连杆等活动构件形成转动副，满足构件间相对角度调整、往复摆动的运动需求，铰接端的筒壁厚度经过载荷校核，能够承受常规工况下的径向载荷与一定的轴向窜动力，避免铰接部位出现变形开裂。在设计思路上，该零件充分兼顾了安装便捷性与结构强度，主体板身与铰接端采用一体化成型结构，减少了装配式铰接座的额外连接零件，降低装配复杂度的同时提升了整体结构的可靠性；板身靠近铰接端的位置采用斜向过渡结构，既避免了直角连接处的应力集中问题，又合理控制了零件整体重量，实现轻量化与结构强度的平衡；所有安装孔的位置公差严格匹配通用安装基准，铰接端的内孔粗糙度满足销轴转动的耐磨要求，无需额外镶嵌衬套即可满足中低载荷工况下的长期使用需求。从安装边界来看，零件整体为扁平式布局，主体板身的安装孔呈对称分布，安装时仅需在对应基体上加工匹配的螺纹孔或穿过螺栓的光孔即可完成固定，铰接端的轴线与主体安装面保持平行，安装后铰接转动平面与安装面平行，不会出现运动卡滞；零件整体厚度均匀，安装后突出基准面的高度仅为铰接端的外径尺寸，不会占用过多的设备内部安装空间，适合在布局紧凑的设备内部使用，板身的侧边做了倒角处理，避免安装过程中锐边划伤操作人员，也减少了零件搬运过程中的磕碰损伤风险。
