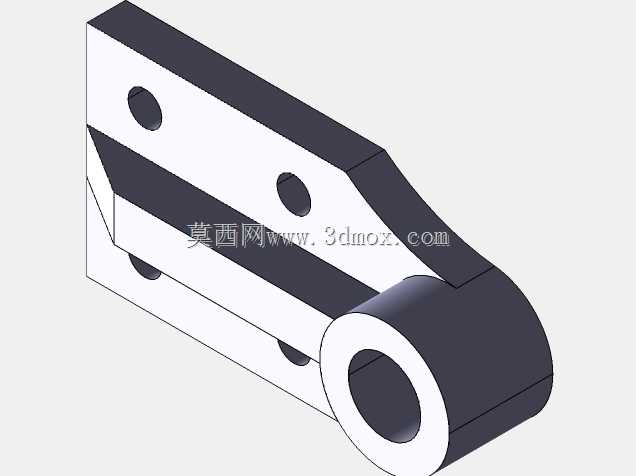

带铰接座的异形安装固定连接支架

该构件属于机械传动与支撑系统中的典型连接固定类零件，主要应用于需要实现平面安装固定同时附带铰接转动副的工业设备场景，常见于轻工自动化生产线的连杆驱动机构、小型专用设备的开合结构铰接端、工装夹具的可调连接部位，可作为刚性支撑基体同时承接铰接销轴的转动载荷，实现两个部件之间的固定连接与相对转动的功能复合。从功能特性来看，该零件主体为带斜向过渡的板状基体，板体上分布四个贯通安装孔，可通过螺栓将整个构件稳定锁固在设备的安装基面之上，板体一侧延伸出的同轴圆筒结构为铰接配合部，内孔为高精度的销轴配合面，可与配套的铰接销轴形成转动副，实现相连部件的定轴摆动功能，板体与圆筒之间采用平滑的斜向筋体过渡，既避免了直角连接处的应力集中问题，也在控制整体重量的前提下保证了结构的抗弯、抗扭强度，能够承受铰接部位传递的径向载荷与摆动过程中的交变冲击力。从设计思路层面，该零件采用一体化切削加工的构型思路，摒弃了传统分体焊接式铰接支架的拼接缺陷，所有安装孔的轴线均与安装基面保持垂直，铰接圆筒的内孔轴线与安装基面保持平行，能够保证安装后铰接转动的轴线与安装面的平行度要求，避免转动过程中出现卡滞、偏磨的问题；板体上的四个安装孔采用对称分布设计，两个靠近铰接端、两个远离铰接端，能够在螺栓锁紧后形成均匀的压紧力，避免长期受载后出现安装松动，斜向过渡的筋体厚度与板体主体厚度保持一致，既可以通过整块坯料直接铣削成型，也适用于模锻成型后做精加工，适配不同的加工工艺路线。从安装边界与尺寸逻辑来看，该零件的安装基面为板体的底面，整体安装占用的平面范围由板体的长度与宽度决定，铰接圆筒向外突出于板体侧面，安装时需要预留出圆筒的转动避让空间，避免相邻部件与铰接部位产生运动干涉；铰接内孔的直径决定了适配销轴的尺寸，也直接决定了该构件能够承载的最大铰接载荷，四个安装孔的孔距符合常规的机械安装孔距规范，可直接适配对应规格的标准螺栓进行固定，板体的厚度经过载荷校核，能够在额定载荷下不发生明显的弯曲变形，保证铰接转动的稳定性，零件的所有棱边均做了小倒角处理，既可以去除加工毛刺避免安装时划伤操作人员，也能够减少应力集中提升零件的疲劳寿命，在实际使用中，该构件可作为连杆机构的固定铰接座，也可作为设备防护门的转动连接支座，适配多种需要固定加铰接复合功能的机械装配场景。
