带安装孔圆形凸缘法兰式连接套筒

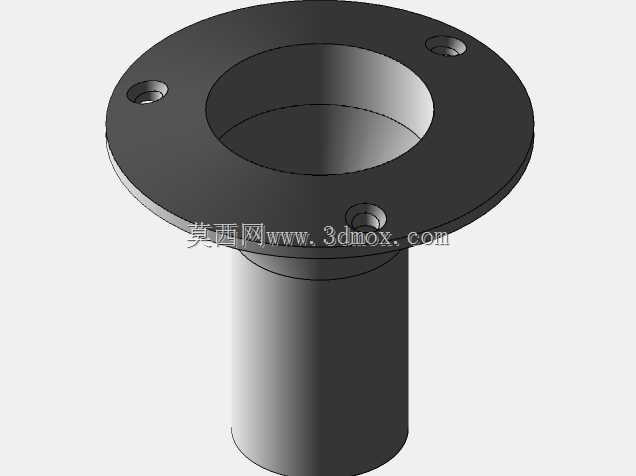

这款带凸缘的法兰式连接套筒，是流体输送管路系统、轻型机械传动支撑结构中常用的基础连接构件，主要应用在低压流体管路对接、轻型轴类部件的端部定位支撑场景中，比如小型给排水管路的穿墙固定、低压气动管路的设备端对接、小型输送设备的辊筒端部支撑等场景都能见到这类构件的身影。它的核心作用是实现两段同管径构件的同轴对接，同时依靠端部的法兰盘完成与安装基面的牢固固定，避免连接部位受外力拉扯出现移位、松脱的问题，相比无凸缘的直套筒，它不需要额外加装固定卡箍，安装工序更简便，定位精度也更有保障。从功能特性来看，这款套筒采用一体式结构设计，筒身与端部法兰盘为整体成型结构，不存在拼接焊缝带来的应力集中问题，整体结构强度更高，能承受一定的轴向拉拽力与径向偏载力，法兰盘上均匀分布的三个沉头安装孔，可适配标准内六角螺栓完成固定，沉孔设计能让螺栓头部完全没入法兰盘面，不会出现凸起干涉相邻部件安装的问题，套筒内孔为光滑直孔设计，既可以直接穿套管路实现插接密封，也可以加装衬套作为轴类零件的旋转支撑座使用，适配场景十分灵活。在设计思路上，这款构件优先保障同轴度精度，法兰盘端面与筒身轴线的垂直度公差控制在合理范围内，避免安装后出现筒身偏斜导致管路对接错位、轴件转动卡滞的问题；法兰盘的外径尺寸设计充分考虑了安装孔的边距要求，三个安装孔均匀分布在法兰盘的同一分度圆上，保证螺栓锁紧时受力均匀，不会出现单侧受力过大导致法兰盘变形的情况；筒身长度根据常规安装场景的基面厚度做了适配，既不会因为筒身过短导致对接深度不足出现脱落，也不会因为筒身过长造成材料浪费、占用多余安装空间。从安装边界来看，使用时需要提前在安装基面上加工对应分度圆的螺栓过孔，保证三个孔位与法兰盘孔位完全对齐，安装基面的平面度需要满足基本要求，避免法兰盘锁紧后出现翘曲变形；套筒内孔的尺寸公差按照间隙配合设计，穿装管路或轴件时可顺畅插入，配合密封件使用时可满足低压工况下的密封要求，法兰盘的厚度经过力学核算，在标准螺栓锁紧力矩下不会出现压溃变形，能长期保持稳定的固定效果。
