导轨式小型电磁继电器带底座结构设计

这款导轨式小型电磁继电器，是低压电气控制回路里的核心通断元件，广泛应用在工业自动化控制柜、楼宇配电回路、小型设备电控系统、智能家居控制模组等场景中，承担着小电流控制大负载、弱电信号隔离驱动强电回路的关键作用，能够在控制回路中实现信号中转、负载通断、电路互锁、逻辑联动等功能，有效避免控制端直接接触高压大负载带来的安全风险，同时提升回路控制的稳定性与响应速度。

从产品功能特性来看，该款继电器采用线圈吸合触点的经典电磁结构，搭配配套的导轨安装底座，线圈部分与触点输出部分做了物理分隔设计，能够降低线圈通电产生的电磁干扰对输出回路的影响，底座采用多组接线槽位设计，可同时适配多组常开、常闭触点的接线需求，满足不同控制回路的接线逻辑要求，继电器主体与底座采用插拔式配合结构，后期维护更换时无需重新拆除底座接线，直接拔插继电器主体即可完成更换，大幅降低现场运维的工作量与接线出错概率。

在设计思路上，这款继电器优先考虑了工业现场的安装适配性与使用可靠性，主体外壳采用方型带圆角的结构设计，既能够最大化利用内部空间容纳线圈、衔铁、触点组等核心部件，又能避免尖锐棱角在安装运维过程中划伤操作人员；底座部分采用标准DIN导轨适配的卡扣结构，能够直接卡装在行业通用的35mm标准电气导轨上，无需额外打孔固定，适配市面上绝大多数电控柜、配电箱的安装梁规格；底座的接线槽采用阶梯式排布设计，不同回路的接线位错落分布，既能够保证接线时的操作空间，又能避免不同电位接线端子之间的安全距离不足带来的爬电风险。

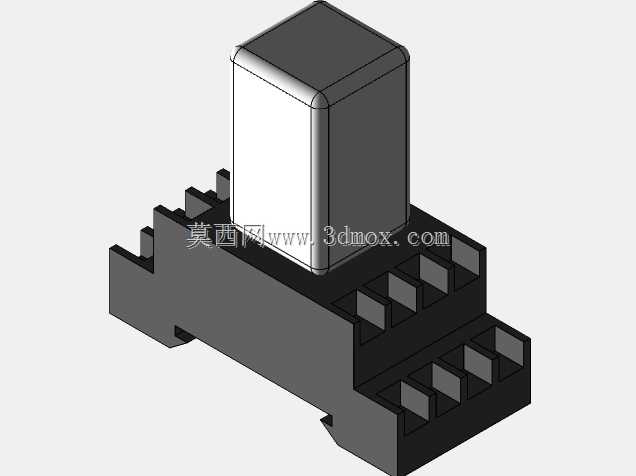

从外形尺寸与安装边界来看，该继电器整体结构紧凑，主体线圈部分为方正的立置结构，底座向接线端延伸出多组槽位，整体安装后在导轨上的占用宽度较窄，能够在有限的柜内空间里实现多台继电器密集排布，提升柜内空间利用率；底座的接线端预留了足够的导线接入空间，能够适配常规多股软线与单股硬线的压接接入，安装时仅需保证导轨安装面平整，预留出继电器主体插拔的操作空间即可，无需额外预留侧面操作位，适配紧凑排布的电控柜安装需求。在触点结构设计上，该款继电器的触点组采用对称排布方式，能够保证吸合时触点受力均匀，降低长期通断过程中的触点磨损，提升产品的机械寿命与电气寿命，线圈部分的密封结构能够阻挡现场灰尘、潮气进入线圈腔体，适配多粉尘、轻度潮湿的工业现场使用环境。
