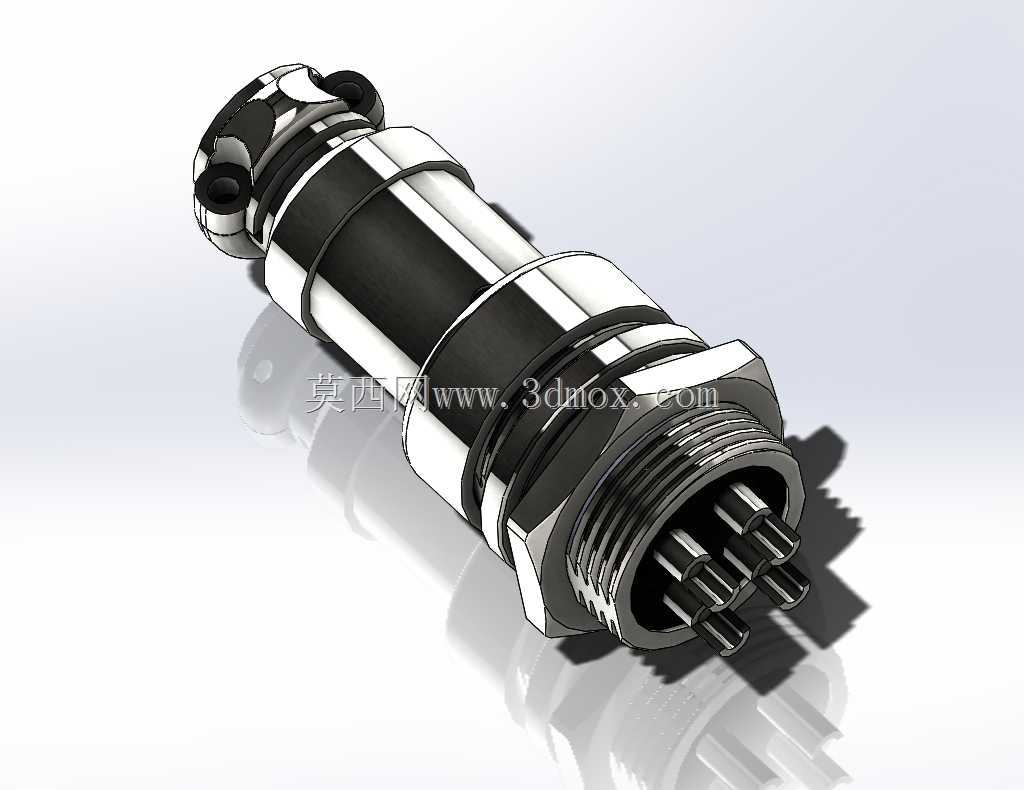

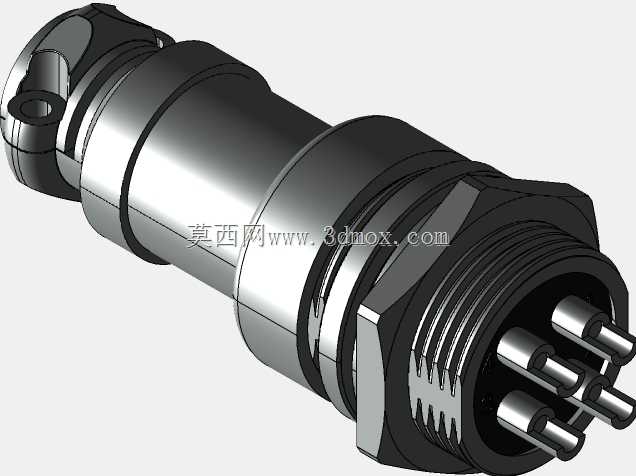

GX16-4P航空插头连接器结构设计

这款GX16规格的4芯航空插头，是工业电气连接场景中应用极为广泛的快插式连接器件，主要承担设备间电力传输、控制信号交互的核心连接功能，常见于工业自动化控制柜、户外检测设备、医疗仪器、通信基站配套装置、小型机电设备的线缆对接场景，能够在存在一定振动、粉尘的常规工业环境下，维持稳定的电气导通性能，避免连接松脱导致的设备停机、信号中断问题。从实际使用需求出发，这款连接器采用了螺纹锁紧的对接结构，插头与插座旋合后可形成可靠的轴向锁紧力，即便设备运行过程中存在持续小幅振动，也不会出现接插件松脱退针的故障，相较于直插式连接器，抗振表现更适配工业现场的复杂工况。产品整体采用金属外壳结构，外壳主体做了镀镍防锈处理，既具备足够的结构强度，能够抵御日常插拔过程中的磕碰磨损，也能实现基础的电磁屏蔽效果，减少外界电磁干扰对内部传输信号的影响，适合弱信号传输场景的使用需求。内部插针采用4芯等距排布设计，插针与插孔的接触件选用铜质基材做镀银处理，能够降低接触电阻，减少大电流传输过程中的接头发热问题，同时保证信号传输的完整性，避免接触不良带来的信号衰减。设计过程中充分考虑了现场安装的便捷性，插头尾部预留了线缆锁紧结构，接入线缆后可通过尾部的压紧夹固定线缆外皮，避免线缆拉扯直接作用在内部焊接触点上，提升接线部位的抗拉力，降低接线断裂的故障概率。安装端采用标准16mm直径的面板安装螺纹，配套锁紧螺母可直接固定在设备面板的标准开孔上，安装边界清晰，无需额外定制开孔尺寸，适配行业通用的安装规范，能够直接替换同规格的传统接插件，降低设备的改造成本。插合面处设计有橡胶密封垫圈，插合旋紧后垫圈被压紧填充对接缝隙，可阻挡日常环境中的粉尘、溅水进入连接器内部，提升接插件在复杂现场的环境适应能力，延长产品的实际使用寿命。整体结构设计兼顾了连接可靠性、安装便捷性与环境适应性，能够满足多数常规工业场景下的小电流、多通路电气连接需求，结构紧凑不占用过多设备安装空间，插拔操作简单，无需专用工具即可完成接线与对接作业。
