双孔铰接式连接支座结构设计

该铰接连接支座是工业机械传动与支撑系统中常用的核心连接构件，主要应用于需要实现多自由度铰接传动、相对转动限位的机械装配场景，常见于自动化生产线连杆机构、物流输送设备铰接点位、工程机械操作联动结构、轻工设备开合传动部位，承担着连接两个独立运动构件、传递工作载荷、约束非必要自由度、保障转动副顺畅运行的核心作用，能够在设备运行过程中承受径向与轴向的复合载荷，同时为铰接销轴提供稳定的安装定位基准，避免传动过程中出现连接松脱、转动卡滞、载荷偏载等问题。

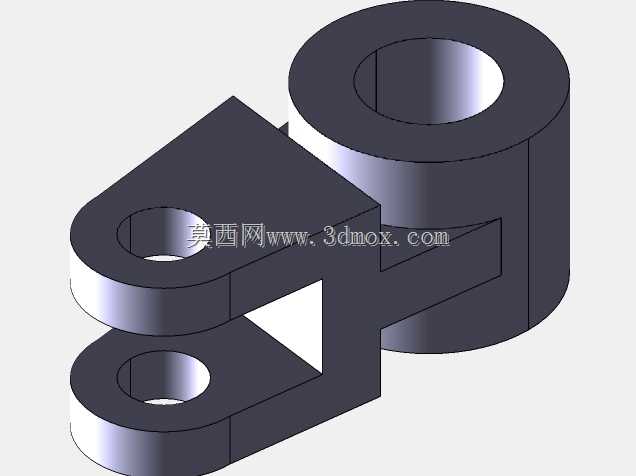

从功能特性来看，该构件采用一体成型的块状基体搭配两组同轴铰接耳板、一组大直径轴套安装筒的组合结构，其中双孔铰接耳板位于构件前端，采用上下平行对称布局，耳板上的同轴通孔用于穿装铰接销轴，实现与前端连杆、摆臂等运动部件的铰接连接，耳板之间预留的矩形镂空槽既为被连接件提供了转动避让空间，避免运动过程中出现结构干涉，又有效降低了构件自身重量，减少不必要的材料消耗；后端的大直径圆筒结构用于安装配套轴套或滑动轴承，可与固定端的支撑轴配合，实现整个支座绕固定轴的定轴转动，圆筒与前端基体采用圆弧过渡衔接，有效降低应力集中系数，提升构件在交变载荷下的疲劳强度。

在设计思路上，该构件充分考量了铰接传动场景的实际受力特点，所有受力棱边均做了圆角过渡处理，避免尖角处产生应力集中导致构件断裂；铰接耳板的厚度、圆筒的壁厚均根据常见的中等载荷传动场景做了匹配设计，既能够满足常规工况下的强度、刚度要求，避免受载后出现结构变形影响转动精度，又不会因冗余设计导致构件过重、占用过多安装空间。从安装边界来看，该构件整体结构紧凑，前端双铰接耳的孔间距、耳板间距适配常规规格的标准铰接销轴，后端圆筒的内径、轴向长度适配常用的滑动轴套尺寸，安装时无需对周边配套构件做额外定制修改，可直接替换同规格的常规铰接支座，装配时仅需将销轴穿入对应铰接孔、固定轴穿入后端圆筒即可完成安装，后期维护时仅需定期检查铰接销轴的磨损情况、加注润滑脂即可保障转动顺畅，能够有效降低设备的装配与维护成本，适配多数中等载荷的铰接传动需求。
