法兰安装式惰轮电机结构设计

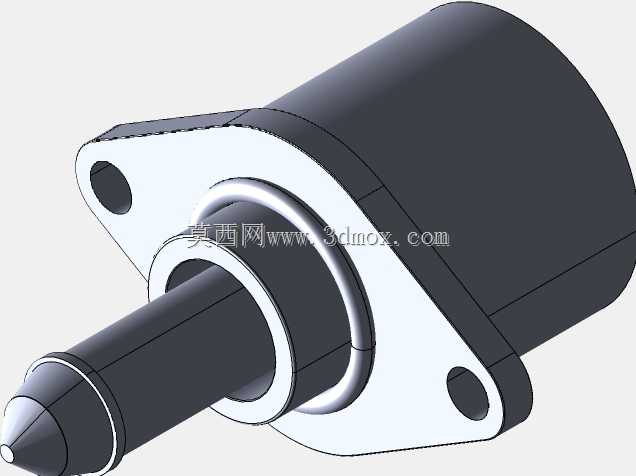

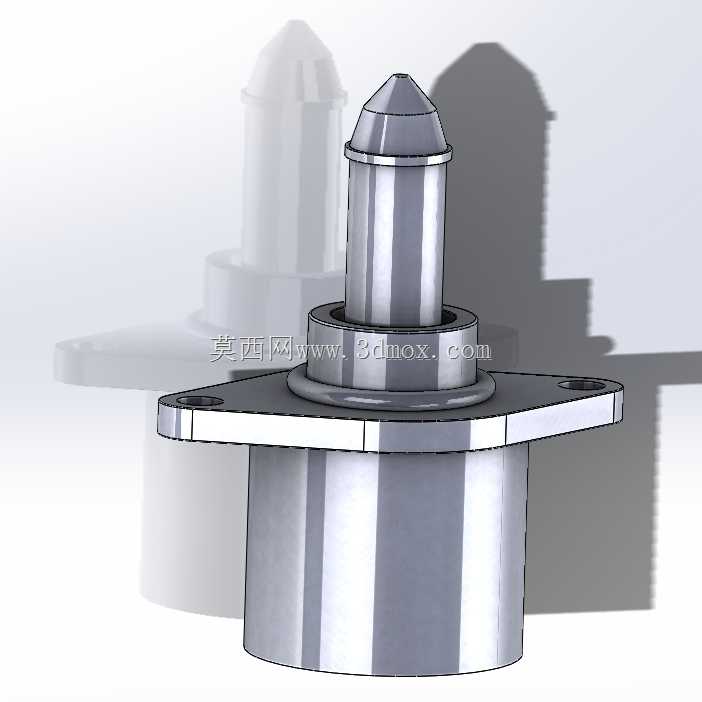

这款惰轮电机主要应用在需要紧凑动力传递、辅助张紧传动链路的工业场景中，常见于小型自动化输送线、精密传动模组、办公自动化设备以及小型专用机械的传动系统内，承担着传递旋转动力、配合主电机调整传动比、张紧同步带或传动齿轮组的作用，能够在不额外增加传动链路复杂度的前提下，优化整个传动系统的布局紧凑度，减少动力传递过程中的打滑、跳齿问题，提升整套传动机构的运行稳定性。从功能特性来看，该惰轮电机采用一体化集成式结构设计，将动力输出轴、主体机壳、安装法兰整合为一个完整的独立单元，输出轴顶端做了锥度导向设计，在装配配套的传动轮、同步带轮时能够快速对位，降低装配环节的对位难度，同时输出轴与机壳衔接处做了阶梯式限位结构，能够限制传动轮的轴向窜动，保证传动过程中轮系的同轴度，避免长期运行后出现轮体偏磨、传动异响的问题。在设计思路上，这款电机优先考虑了安装便捷性与空间适配性，采用菱形法兰安装结构，法兰两侧预留对称的安装孔位，既可以通过螺栓直接固定在设备的安装基板上，也能够根据安装空间的需求调整安装角度，适配不同布局的设备腔体；机壳部分采用圆柱式造型，能够最大化利用圆形腔体的内部空间容纳定子、转子组件，同时圆柱外壁的光滑曲面也便于在紧凑安装空间内完成对位，不会和周边的其他零部件产生结构干涉。从外形尺寸与安装边界来看，该电机整体轴向尺寸紧凑，法兰盘的外伸宽度控制在小尺寸范围内，安装后法兰盘面与安装基板完全贴合，输出轴的伸出长度经过精准核算，既能够保证配套传动轮的安装深度足够，不会出现轮体松脱的问题，也不会因为轴伸过长导致运行时产生径向跳动，影响传动精度；机壳的圆柱外径与法兰安装孔的孔距做了匹配设计，在使用标准螺栓安装时，螺栓头部不会超出机壳的外圆边界，能够适配狭小封闭的安装腔体，不需要为安装操作预留额外的操作空间，非常适合集成在对空间尺寸要求严苛的小型机械设备内部。整体结构没有多余的外置走线或突出结构，所有功能面都做了规整化处理，在装配完成后能够和周边的传动部件形成流畅的动力传递路径，减少不必要的空间占用。
