加长输出轴步进电机结构设计方案

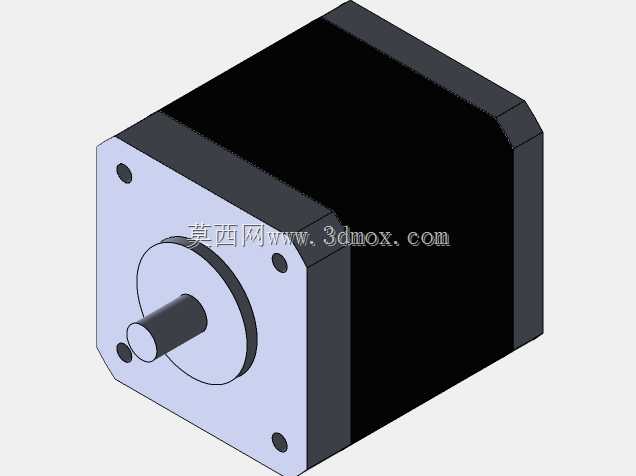

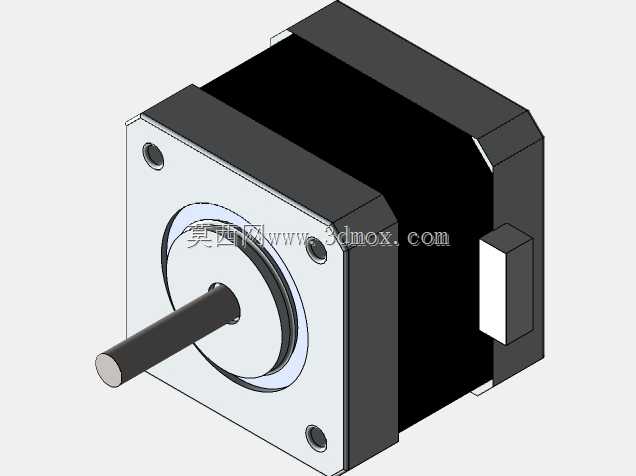

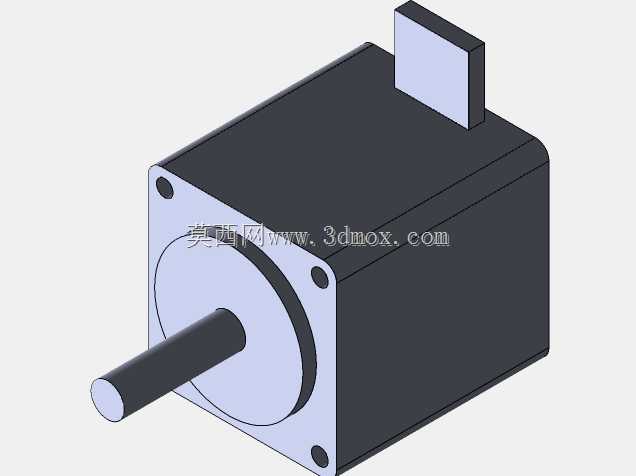

这款加长轴步进电机的设计，主要面向狭小安装空间下的直连传动场景，在自动化生产线的小型物料输送工位、3D打印设备的挤出机构进给、实验室精密流体计量泵驱动、小型雕刻机的Z轴升降驱动这类场景中，常规长度输出轴的电机往往需要额外加装联轴器来连接负载，不仅会占用额外的轴向安装空间，还会因为联轴器的装配间隙引入传动误差，而这款采用一体化加长输出轴的设计，直接省去了中间传动连接件，既压缩了整套动力单元的轴向安装尺寸，又能从结构上消除联轴器带来的回程间隙，提升传动的精度与刚性。从功能特性来看，这款电机兼顾步进驱动的精准定位能力与有刷电机的启动扭矩优势，在低速运行阶段可以输出足够的保持扭矩，避免负载位置偏移，同时输出轴采用高刚性合金钢材质加工，表面做了硬化耐磨处理，即使在悬臂负载的安装工况下，也能保证轴端的径向跳动量控制在极小范围内，不会因为长时间带载运行出现轴体弯曲变形的问题。设计过程中，首先对电机本体的方形机壳做了安装适配优化，机壳四个边角预留的安装孔位完全兼容行业通用的安装尺寸标准，用户在替换原有同规格电机时不需要重新调整安装支架的孔位，能够实现快速换装；输出轴的长度经过反复校核，既满足直连负载的长度需求，又控制了轴的悬伸长度，避免轴的固有频率过低引发运行共振，同时轴端做了倒角导向处理，方便用户直接套装同步轮、丝杠或者传动辊轮等负载部件，不需要额外对轴端做二次加工。从安装边界来看，方形机壳的端面尺寸适配常规的固定支架规格，电机本体的轴向长度控制在紧凑范围内，加长轴的直径采用标准公差加工，和常规负载的安装孔公差完全匹配，用户在设计整套设备结构时，只需要预留出电机本体的安装空间，以及加长轴伸出后对应的负载安装空间即可，不需要额外预留联轴器的安装位置，能够有效帮助设备缩小整体体积。在实际使用中，这款电机可以适配开环控制的低成本自动化方案，不需要额外加装编码器就能实现可靠的位置控制，对于成本敏感的小型自动化设备来说，既能够满足传动精度要求，又能降低整体的物料成本与装配成本，同时一体化轴的结构减少了装配环节的零件数量，也能降低设备后期的维护频次，减少因为联轴器松动、磨损带来的设备故障停机风险。
