船舶动力系统连杆端结构设计

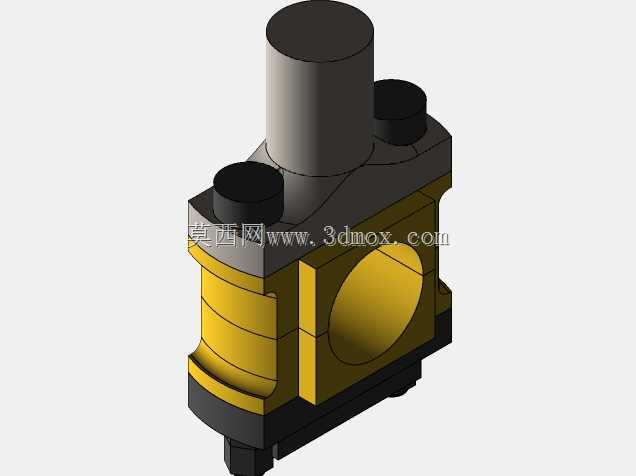

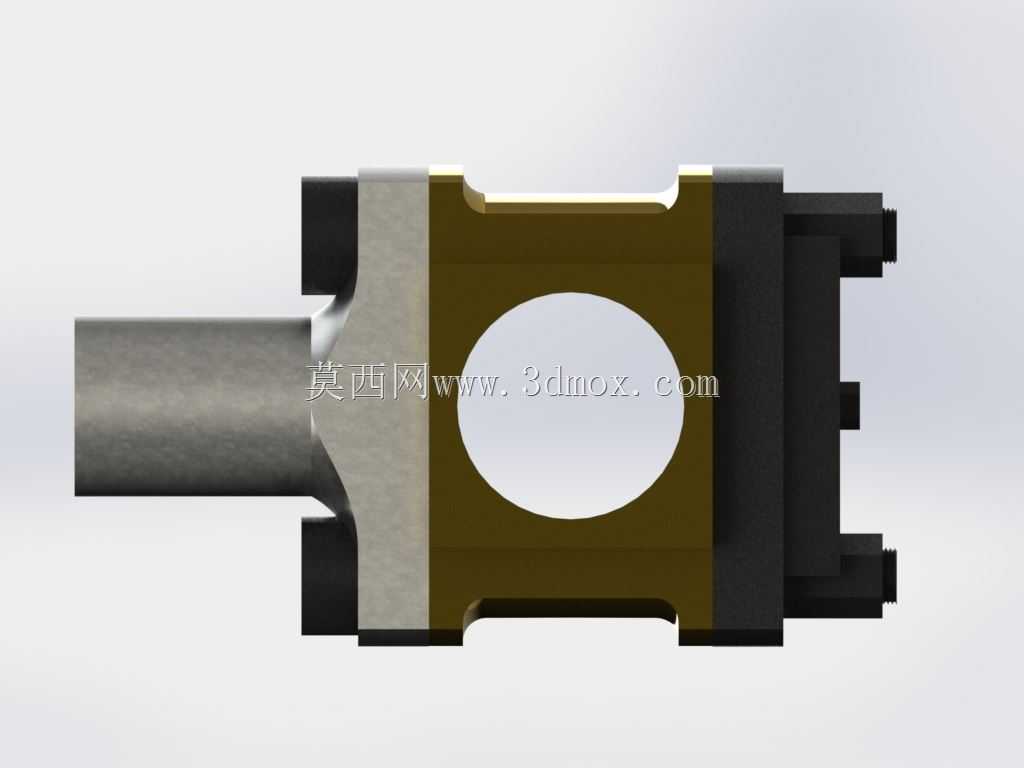

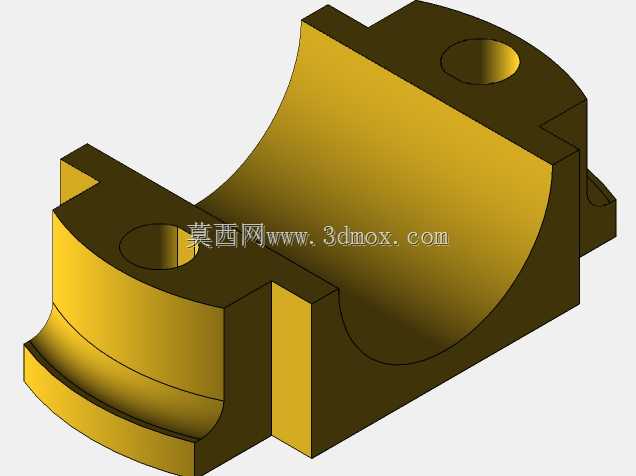

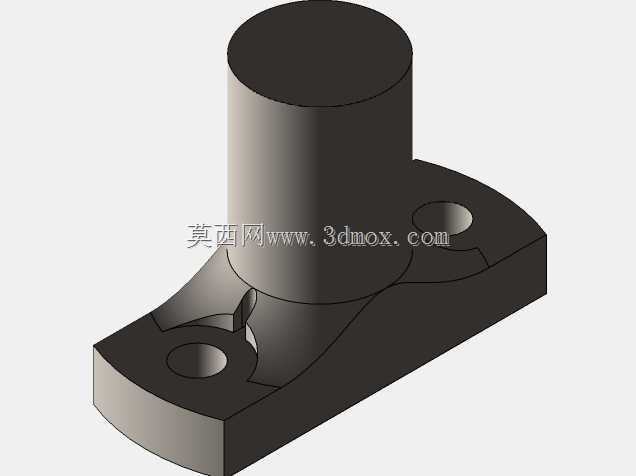

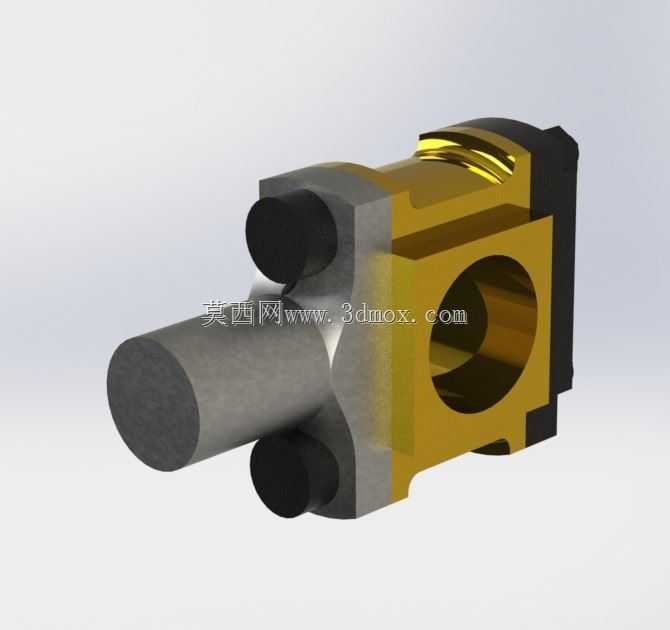

该构件作为船舶柴油机曲柄连杆机构的核心端部连接件，主要应用于内河及远洋船舶的主推进动力系统、船舶辅机发电机组的动力传递链路中，承担着将活塞往复直线运动转换为曲轴旋转运动过程中的力传递与运动导向作用，是船舶动力单元中保障动力输出稳定性的关键受力部件。在实际船舶运行工况下，连杆端需要持续承受气缸内燃油爆燃产生的周期性冲击载荷、曲轴旋转带来的交变拉压应力，以及船舶航行过程中船体颠簸、主机振动带来的附加侧向载荷，其结构可靠性直接决定了船舶动力系统的连续运行时长与航行安全。从功能特性来看，该连杆端采用分体式抱合结构设计，端部设置的同轴销轴孔用于与曲柄销形成转动副配合，孔位周边的加厚凸台结构能够有效分散曲柄销传递的集中载荷，避免长期交变载荷下出现孔位变形、开裂等失效问题；侧向延伸的圆柱导向段与十字头滑块形成滑动配合，能够精准约束活塞组件的往复运动轨迹，减少活塞运行过程中的偏磨现象，降低气缸套与活塞环的异常磨损速率；主体的中空腔体结构既可以作为润滑油路的布设通道，为曲柄销、十字头销等转动摩擦副持续输送压力润滑油，形成稳定的油膜降低摩擦损耗，又能在保证结构强度的前提下尽可能降低构件自身重量，减少曲柄连杆机构运动过程中的往复惯性力，提升主机运行的平顺性。在设计思路上，该构件充分考虑了船用动力的大扭矩、高负荷工况特点，整体采用等强度设计原则，对应力集中的销轴孔边缘、结构过渡圆角位置做了加大圆弧过渡处理，避免应力集中引发的疲劳断裂；抱合面的定位结构采用双圆柱销定位，能够保证连杆端与杆身装配后的同轴度精度，避免装配偏差带来的附加弯矩；外部的包覆式限位结构能够在极端过载工况下限制销轴的窜动位移，防止构件失效后出现连锁性的动力系统损坏。从安装边界来看，该连杆端的销轴孔直径、导向段外径、整体安装长度均匹配对应型号船用柴油机的曲柄销尺寸、十字头滑道间隙以及连杆中心距要求，安装时无需对主机原有结构做额外改造，可直接替换同规格的老旧连杆端部件，适配主流中速船用柴油机的检修替换需求，能够有效降低船舶动力系统的维护成本与停航检修时长。
