法兰盘挠性联轴器传动连接结构

法兰盘挠性联轴器是工业传动系统中应用极为广泛的轴系连接部件，主要用于两根不同设备输出、输入轴之间的扭矩传递，同时可补偿两轴之间因加工误差、安装偏差、承载变形、温度形变带来的径向、角向与轴向偏移，避免刚性连接带来的轴系附加应力，有效保护驱动端电机、伺服马达与被驱动端泵体、减速机、输送辊筒等核心设备不受损伤。这类联轴器常见于自动化生产线传动单元、机床进给轴系、包装设备动力传输段、纺织机械牵伸机构、风机水泵传动组等场景，在有一定振动冲击、安装对中精度难以达到绝对理想状态的传动场合，相比刚性法兰联轴器拥有更优的工况适应性与更长的设备使用寿命。

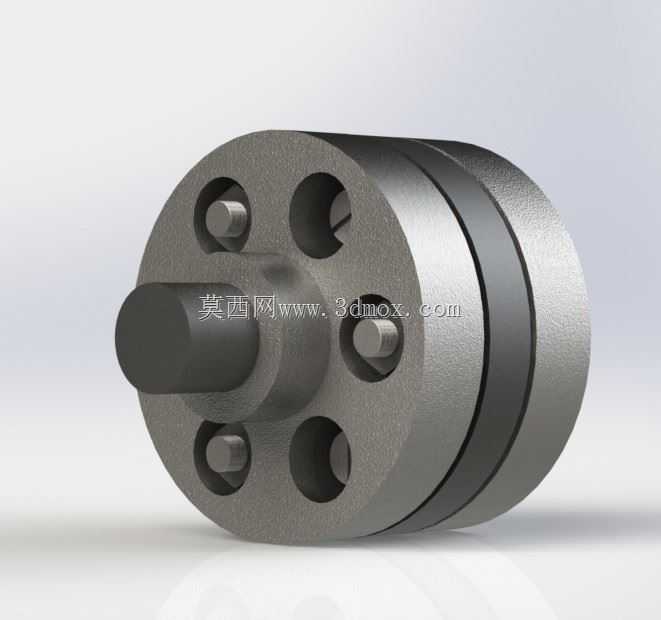

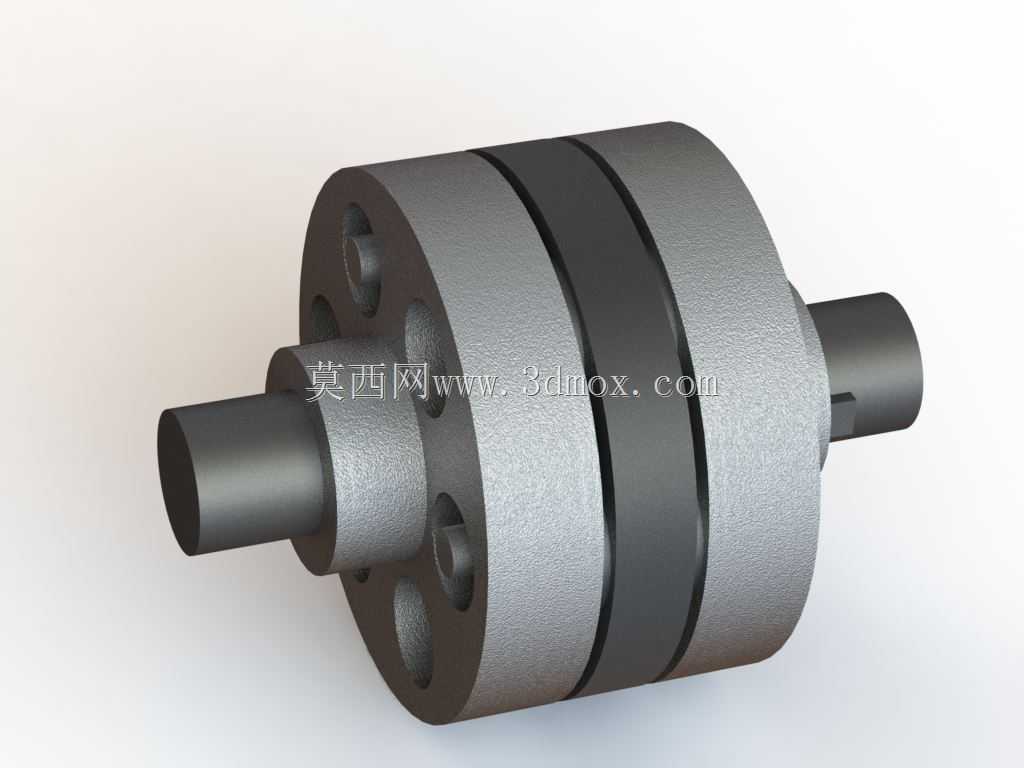

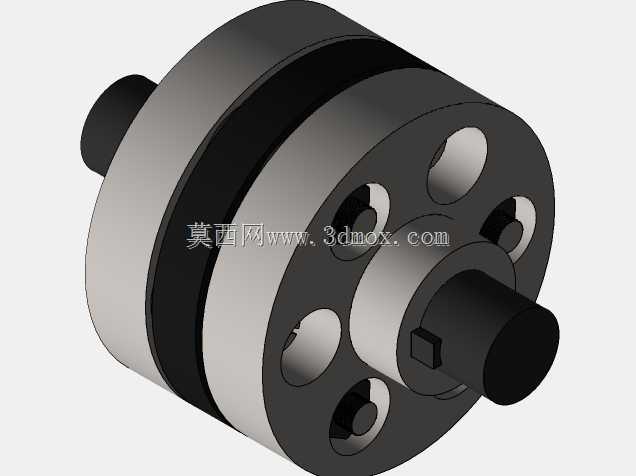

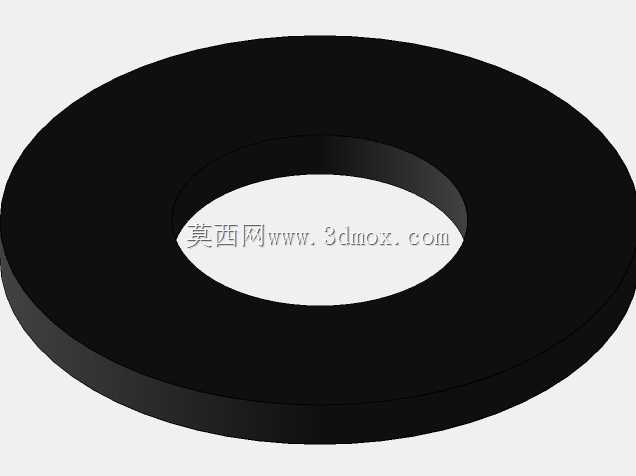

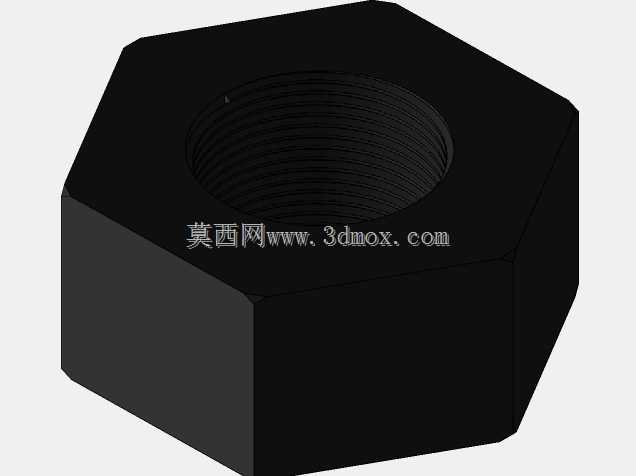

该款挠性联轴器采用双适配器加中间间隔件的结构布局，两侧法兰适配器分别与主动轴、从动轴通过轴孔配合与锁紧螺栓实现周向与轴向固定，中间层配置两组不锈钢柔性膜组，通过高强度螺栓将两侧法兰与中间间隔件串联锁紧，动力从主动侧法兰传入后，通过膜组与间隔件传递至从动侧法兰，柔性膜片的微变形特性可在不中断动力传递的前提下，抵消两轴间的不对中量，同时膜片本身的金属材质具备优异的耐温、耐油、抗老化特性，无需像弹性套柱销联轴器那样定期更换橡胶弹性元件，维护成本更低，传动精度保持性更好，可适配一定转速下的精准传动需求。

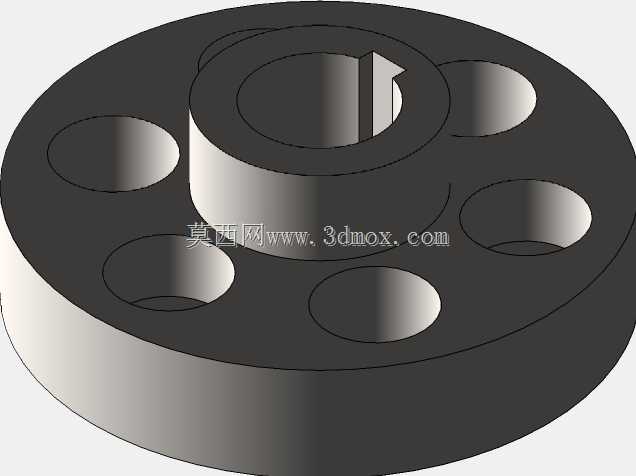

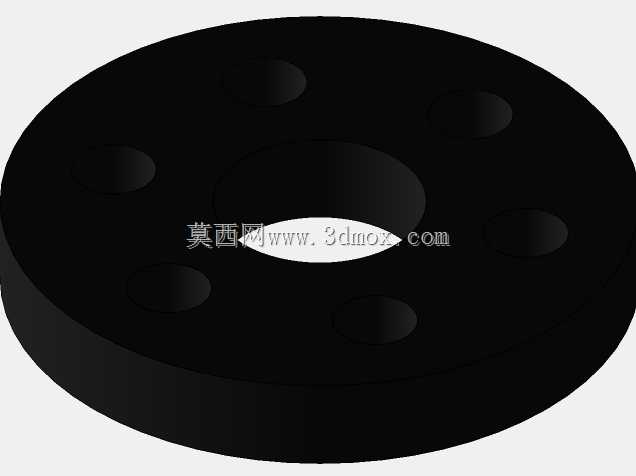

在设计层面，该联轴器整体采用圆柱同轴布局，法兰端面均匀分布锁紧螺栓孔与减重孔，在保证连接刚性的前提下降低整体转动惯量，适配中高速传动场景的动平衡要求；轴伸端采用标准圆柱轴孔配合结构，可根据不同轴径匹配对应的锁紧方式，安装时仅需保证两侧法兰端面与轴的垂直度，将膜片组件按预紧要求顺序锁紧螺栓即可完成装配，安装边界清晰，整体外径与轴向长度适配常规安装空间，不会与周边设备护罩、机架产生干涉，法兰端的螺栓沉孔设计可避免螺栓头突出法兰端面，提升运转时的安全性。产品在功能上兼顾了刚性联轴器的大扭矩传递能力与挠性联轴器的补偿能力，运转时无背隙，传动响应快，既可以用于普通动力传输场景，也可满足伺服传动、精密定位轴系的传动需求，金属结构的设计也让其可在有油污、一定温度的工业车间环境中长期稳定工作，不会出现非金属弹性元件老化失效的问题。
