液压系统用外螺纹连接式软管旋转接头

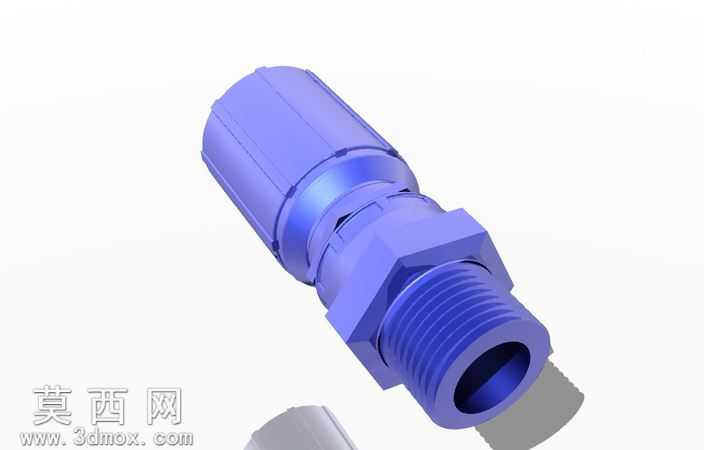

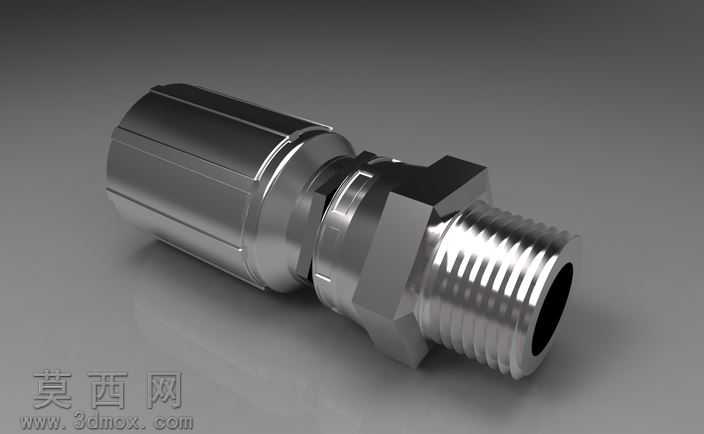

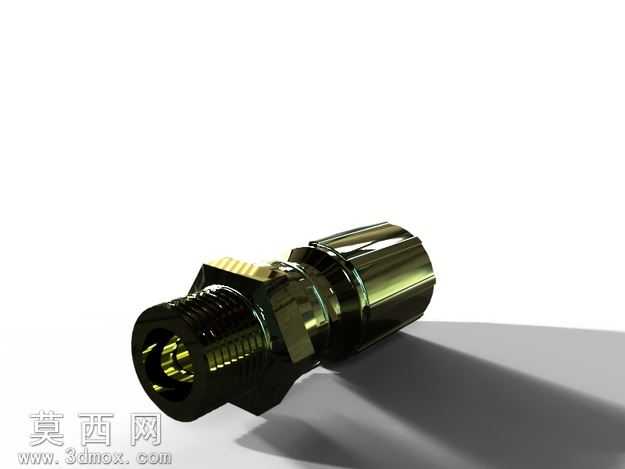

本作品为液压管路系统配套的软管旋转接头三维模型，建模阶段采用自顶向下的设计思路，首先梳理液压软管旋转接头的核心功能需求：需实现液压管路的旋转连通，避免软管在设备动作过程中发生扭转、弯折损坏，同时保证高压工况下的密封性能与连接强度。建模过程中首先搭建整体装配骨架，确定接头的总长度、外螺纹规格、尾部软管套接段的直径参数，保证各部件的装配基准统一。零件建模阶段，针对外螺纹连接端，严格遵循液压管螺纹的标准参数绘制牙型轮廓，通过螺旋扫描特征生成精准的螺纹结构，同时在螺纹根部设计退刀槽结构，避免装配时出现干涉，也提升螺纹连接的应力分布合理性；中部的六角拧动结构采用拉伸切除的方式生成标准对边尺寸，保证与常规扳手的适配性，六角与螺纹段、主体段的衔接处做圆角过渡处理，降低应力集中风险。接头主体的外表面做了细微的滚花纹理建模，既还原实物的防滑握持质感，也提升渲染时的材质细节表现；尾部的软管压接段设计有多道环形凹槽，用于压接后与液压软管内壁形成紧密咬合，保证高压油液输送时不会发生拔脱泄漏。密封相关的内部结构建模时，预留了密封件的安装槽位，尺寸匹配常规O型密封圈的规格，保证旋转过程中的动密封可靠性。材质与渲染阶段，接头整体采用金属材质设定，主体为镀锌碳钢材质，调整材质的金属度、粗糙度参数，还原镀锌金属件略带哑光的银灰色金属质感，螺纹段、六角棱边处做轻微的高光处理，模拟金属加工后的边缘反光效果；场景采用柔和的影棚布光，主光源从侧上方打亮接头主体，勾勒出零件的轮廓结构，辅光源补亮暗部细节，避免阴影区域过黑丢失结构信息，背景采用纯白色突出零件本身，最终渲染效果清晰展现接头的各部分结构细节，包括螺纹牙型、六角面、压接凹槽的结构特征都清晰可见。模型各零件间保留了合理的装配间隙，可直接用于装配验证、管路布局模拟，也可用于液压系统的原理演示、产品宣传展示使用，结构设计符合液压行业的常规使用需求，适配标准规格的液压软管安装。
