侧装式铰接连接支座结构设计

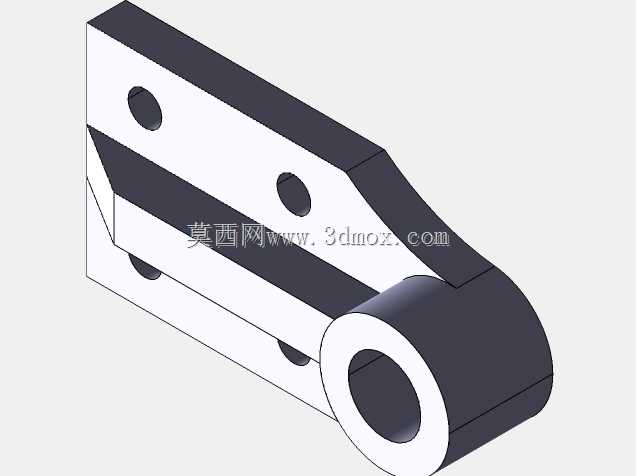

该侧装铰接支座属于机械传动与支撑系统中的常用连接构件，主要应用于各类需要实现转动副连接、同时承担侧向载荷与径向支撑的工业设备场景中，常见于自动化生产线的连杆传动机构、专用设备的活动臂连接部位、输送设备的导向摆臂支撑端，也可适配小型工程机械的操作机构铰接点位，能够在设备运行过程中为相连构件提供稳定的转动支撑，同时传递工作过程中产生的径向载荷与部分侧向弯矩，避免连接部位出现应力集中导致的构件变形或失效。从功能特性来看，该构件主体采用一体化切削成型的结构设计，主体为带斜向加强筋的板状支撑结构，一端集成了同轴的圆筒状铰接孔位，用于穿装铰接销轴实现与对应活动构件的转动配合，板体上均匀分布的多个安装孔位用于通过紧固件将支座整体固定在设备的安装基准面上，孔位的排布经过受力校核，能够保证固定后支座与安装面的贴合度，避免工作过程中出现松动或偏移。设计过程中重点考虑了受力分布的合理性，板体与圆筒铰接端的过渡位置采用了大圆弧过渡结构，有效降低了应力集中系数，斜向布置的加强筋结构在不额外增加整体重量的前提下，大幅提升了构件的抗弯截面模量，能够承受更大的侧向载荷而不发生形变。从安装边界来看，该支座的板体部分为平直安装面，安装时需要保证基准面的平面度公差在0.1mm以内，铰接端的圆筒轴线与安装面保持平行，穿装销轴时需要配合对应规格的衬套使用，减少转动过程中的磨损，延长构件的使用寿命；整体外形紧凑，铰接端的外径尺寸适配常规的小型铰接销轴，板体上的安装孔间距符合通用的安装孔位规范，能够直接替换同规格的常规铰接支座，不需要对原有设备的安装结构进行额外改造。在实际使用过程中，该支座能够适应中等载荷、中等转动频率的工作场景，铰接部位的接触面经过精加工处理，转动过程中摩擦阻力小，配合润滑措施能够长期保持稳定的转动精度，不会出现卡滞或旷量过大的问题，板体的厚度经过强度校核，在额定载荷下的形变量控制在允许范围内，能够保证相连机构的运动精度满足设备运行要求。
