侧装铰接式机械连接支座结构设计

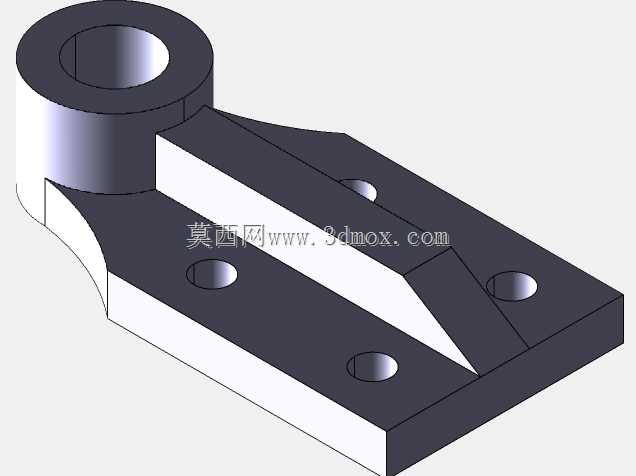

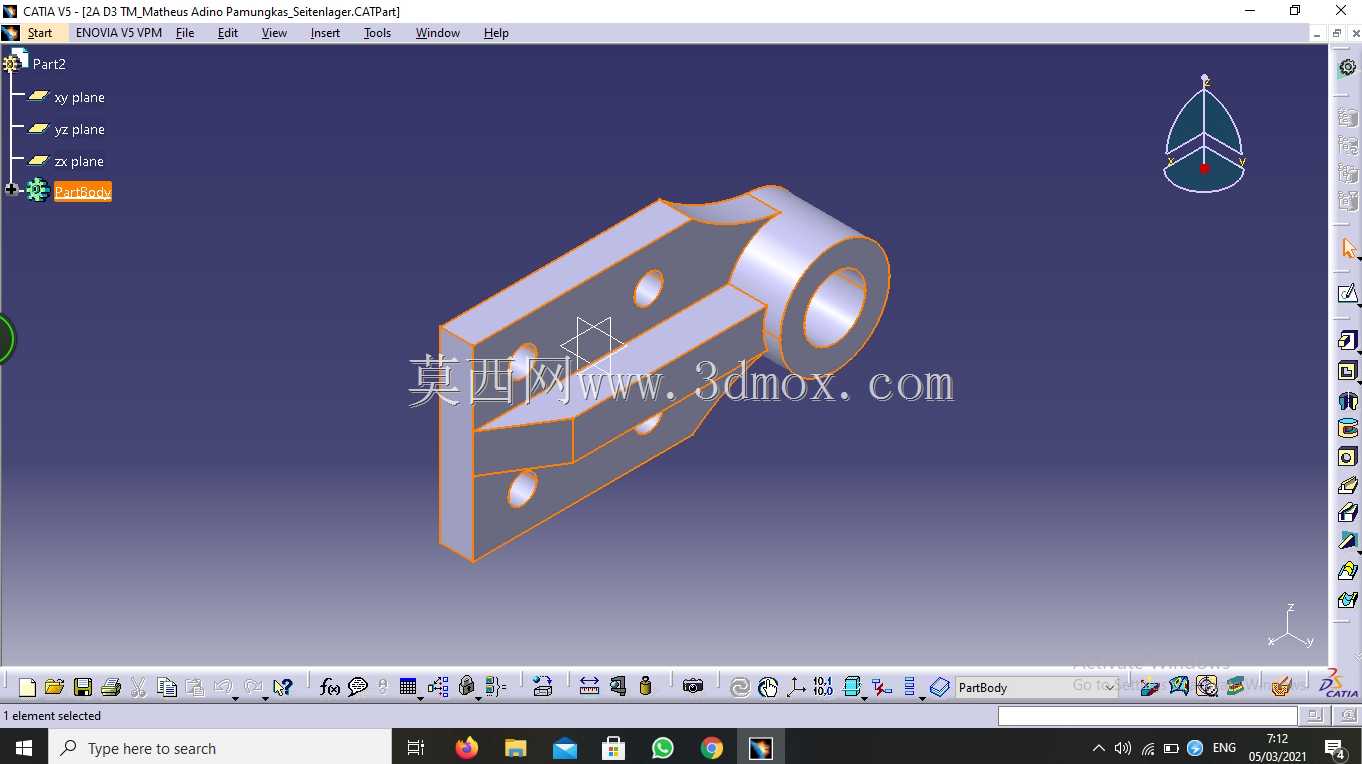

该侧装铰接支座是工业机械传动与支撑系统中常用的连接构件，主要应用于各类需要实现铰接摆动、侧方位固定支撑的机械装配场景，常见于自动化生产线的连杆传动机构、物流输送设备的侧部导向支撑单元、工程机械设备的辅助连接部位，以及专用工装夹具的定位铰接结构中，承担着连接固定、承载载荷、允许铰接端绕轴做定角度摆动的核心作用，能够在设备运行过程中传递横向与纵向的载荷，同时补偿装配过程中产生的微小位置偏差，避免刚性连接带来的应力集中问题。从功能特性来看，该构件主体采用一体化切削成型的结构设计，一侧设置带通孔的圆筒形铰接端，用于配套铰接销轴实现与相邻活动构件的转动连接，铰接孔的内壁设计有均匀的壁厚，能够保证销轴装配后的同轴度，同时承受转动过程中的径向载荷，减少长期转动带来的磨损变形；支座主体的平板部分设置有多个规则排布的安装通孔，用于通过紧固件将支座整体固定在设备的侧部安装基面，孔位的排布经过受力校核，能够保证固定后支座的整体稳定性，避免承载过程中出现偏移或松动。在设计思路上，该支座充分考虑了侧装场景的空间限制，整体结构紧凑，将铰接端与安装平板做了平滑的过渡连接，在过渡区域做了圆弧补强处理，既减少了应力集中的风险，又控制了整体的重量，不会占用过多的侧部安装空间；安装面设计为平整的机加工面，能够保证与安装基面的贴合度，避免装配后出现间隙导致的振动问题。从安装边界来看，该支座的铰接端轴线与安装平面保持平行，安装时需要保证铰接孔的轴线与相邻构件的转动轴线完全同轴，安装孔的位置尺寸适配常规的紧固件规格，铰接端的内孔尺寸匹配标准直径的铰接销轴，整体外形的突出长度经过优化，不会与周边的其他运动构件产生运动干涉，能够在有限的侧部空间内完成装配，同时满足额定载荷下的支撑与铰接转动需求，在长期往复摆动的工况下也能保持稳定的结构强度，减少维护更换的频率。
