PCB安装式压电蜂鸣器结构设计

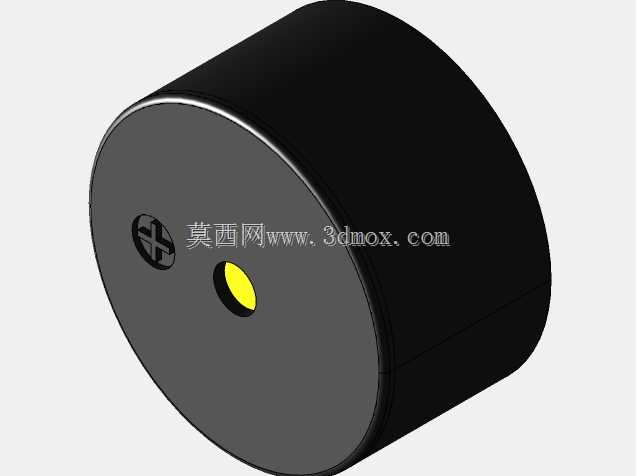

这款压电蜂鸣器是面向PCB板载安装场景设计的发声警示器件，在各类电子设备、工业控制板卡、消费电子、安防报警装置中都有广泛应用，主要承担状态提示、故障报警、操作反馈等发声功能，是电子系统中实现人机声音交互的基础元器件。在实际应用中，这类蜂鸣器常被集成在工控主板、家电控制板、智能终端设备内部，当设备出现运行异常、操作触发、状态切换时，通过发出特定频率的声响向使用者传递信号，相比其他发声器件，压电式蜂鸣器具备功耗低、体积小、可靠性高的特点，非常适合空间紧凑、对供电功耗有严格要求的板载安装场景。从功能特性来看，这款蜂鸣器依靠压电陶瓷的逆压电效应实现发声，工作电压覆盖3-9VDC区间，额定工作电压为5VDC，能够适配绝大多数常规数字电路的供电标准，最大额定电流仅8mA，不会给板卡供电回路带来额外的负载压力，在10cm距离处声压级可达80dB，发声响度足以覆盖常规设备的使用场景，既不会因为声响过小无法起到提示作用，也不会因为音量过高产生刺耳的噪音干扰，谐振频率为4.0±0.5KHz，这个频率区间的声响人耳感知敏感度较高，能够在嘈杂的工业环境或者日常使用场景中清晰传递提示信号。在设计思路上，这款蜂鸣器采用了圆柱一体化封装结构，整体外壳做了封闭化处理，能够在板卡安装后抵御日常使用中的灰尘、潮气侵蚀，提升器件在复杂工况下的使用寿命；端面预留的引脚位置完全匹配PCB波峰焊、回流焊的工艺要求，安装时可以直接插装或者贴装在PCB对应焊盘位置，不需要额外的固定结构，大幅降低生产组装的工序复杂度。外形尺寸方面，这款蜂鸣器直径为14mm，整体厚度为7.8mm，属于小体积板载器件，安装时仅需要在PCB上预留对应直径的安装区域以及引脚焊盘位置，不会占用过多的板卡布线空间，非常适合高密度布线的紧凑型电子设备使用；安装边界设计上充分考虑了自动化贴装的需求，外壳端面的定位标识能够在SMT贴装过程中实现快速视觉定位，避免贴装偏移、引脚错位等生产问题，同时圆柱外形没有突出的尖锐结构，不会在组装过程中对周边其他元器件造成刮碰损伤，也方便生产过程中的编带包装与批量上料。
