人体感应用HDPE菲涅尔透镜结构设计

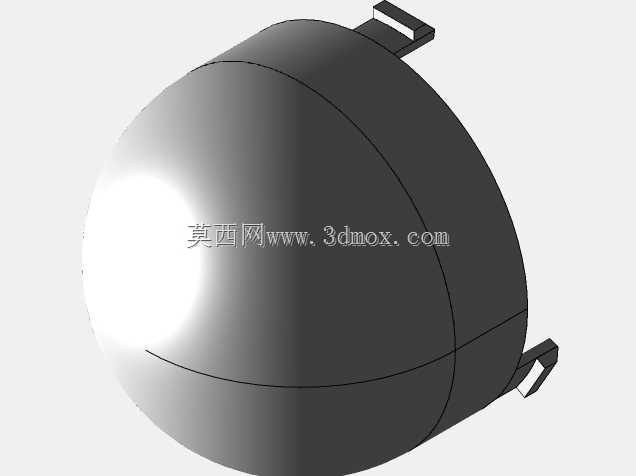

这款菲涅尔透镜是被动式红外人体感应系统的核心光学配套部件，主要承担红外光线汇聚、探测视场分区的核心作用，目前被广泛应用在智能家居人体感应开关、安防入侵探测报警器、自动门感应触发模块、智能照明感应控制等场景中，是各类PIR热释电红外传感器不可或缺的前置光学组件。在实际使用场景中，它可以将探测范围内不同区域的人体红外辐射信号有效汇聚到后方的热释电传感元件表面，同时通过透镜表面的分区纹理设计，将连续的探测视场分割为交替排布的高灵敏区与盲区，当人体在探测范围内移动时，传感元件会接收到持续变化的红外辐射差值信号，进而输出触发电信号，完成移动人体的检测识别，有效解决了裸传感器探测距离短、视场范围窄、无法区分静止与移动热源的问题。从设计思路来看，这款透镜采用半球形弧面基底结构，整体选用HDPE高密度聚乙烯材质注塑成型，这种材质在远红外波段拥有稳定的高透过率，同时具备良好的抗冲击性与耐候性，能够适配室内外不同温湿度环境下的长期使用需求，相比玻璃材质的菲涅尔透镜，塑料材质的成型成本更低、重量更轻，装配容错率更高，完全适配民用消费级感应产品的批量生产要求。透镜背部设计有两个对称的卡扣式安装耳，安装耳上预留了定位卡槽，装配时可以直接卡入感应设备外壳的预设卡位，不需要额外设计螺丝固定结构，能够有效缩减装配工序，提升产线组装效率。从安装边界来看，半球形的弧面设计可以提供水平方向120度左右的探测视场，垂直方向60度的探测覆盖范围，常规安装高度下能够覆盖半径6米内的移动人体探测需求，透镜的内表面做了哑光纹理处理，能够有效减少环境杂散光对传感信号的干扰，外表面的光滑弧面可以减少日常使用中的积灰，降低后期维护成本。在结构细节上，透镜的壁厚控制在均匀的0.5毫米区间，避免注塑过程中出现缩痕、壁厚不均导致的光学折射偏差，两个安装卡扣的形变预留量经过反复校核，既可以保证装配后的卡扣连接强度，避免设备运输、使用过程中出现透镜脱落移位的问题，也不会因为卡扣过紧导致装配时出现透镜边缘崩裂、形变的问题，能够完美适配各类壁挂式、吸顶式安装的红外感应设备的结构配套需求。
