夹紧式分体刚性传动联轴器结构

这款夹紧式分体刚性联轴器，是机械传动系统中用于两根轴之间刚性连接、精准传递扭矩的核心连接件，广泛应用于各类需要高精度同轴传动的工业场景，涵盖普通工业传动设备、轻工输送线、小型动力输出单元、精密测试工装等领域，主要作用是在不改变原有轴系布局的前提下，实现主动轴与从动轴的稳固刚性连接，同步传递旋转扭矩，同时可适配一定范围内的轴径公差，补偿安装过程中极小的轴向、径向偏差，保障传动过程的扭矩传递无背隙、无滞后。

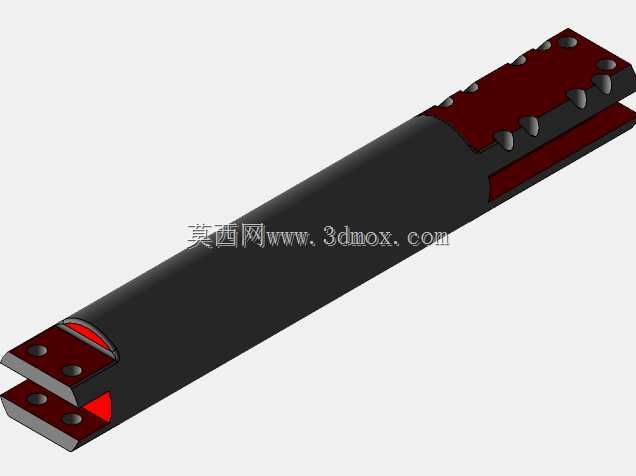

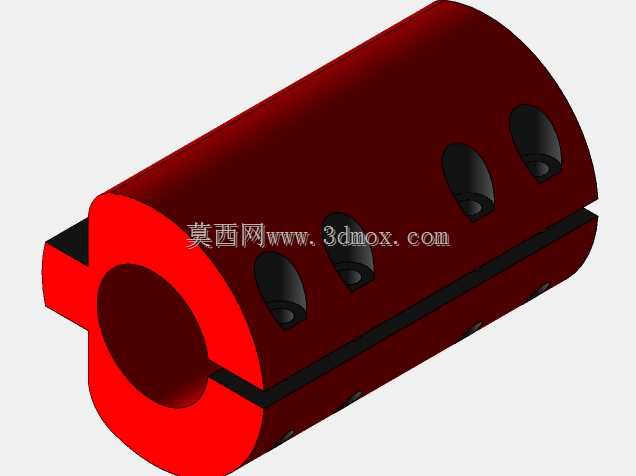

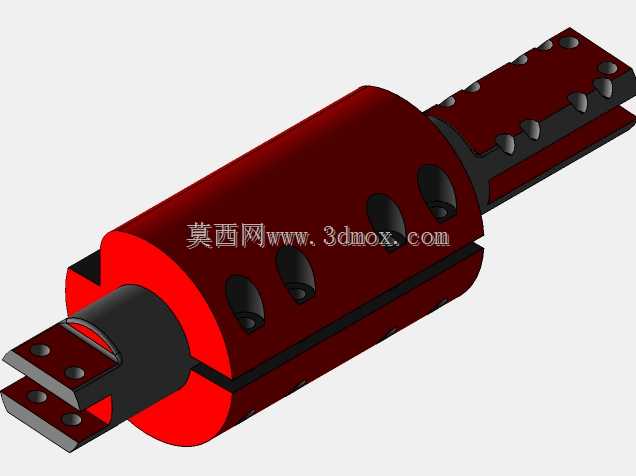

从功能特性来看，该联轴器采用整体轴向剖分的夹紧结构设计，区别于传统键连接、顶丝连接的联轴器，无需在被连接轴上加工键槽、顶丝孔，不会对轴表面造成加工损伤，安装时无需轴向挪动两端的动力端与负载端设备，只需将上下两个半体扣合在待连接的两根轴对接位置，拧紧侧面的锁紧螺钉即可实现抱紧固定，安装拆卸便捷，后期维护更换时无需拆解整套传动链，大幅降低现场运维的工作量与时间成本。联轴器本体上对称布置多组内六角锁紧螺钉，沿轴向均匀排布，可让抱紧力沿轴的接触长度均匀分布，避免局部应力集中损伤轴表面，同时保证足够的抱紧摩擦力，能够传递稳定的额定扭矩，防止传动过程中轴与联轴器之间出现打滑、相对转动的问题。

在设计思路上，这款联轴器优先保障传动的刚性与同轴精度，整体采用一体化圆柱主体结构，轴向开设一条通长的剖分缝，为螺钉锁紧时提供均匀的形变收缩空间，让内孔可以均匀抱紧轴的外圆表面；端部的凸缘结构既可以增强剖分位置的结构强度，避免锁紧时端部出现应力开裂，也可作为安装时的轴向定位参考，方便安装人员快速对齐两根轴的对接位置。内孔根据适配的标准轴径设计公差范围，保证未锁紧时可轻松套入轴体，锁紧后内孔与轴表面充分贴合，接触面积大，抱紧可靠。

从安装边界与尺寸适配来看，该联轴器的外圆直径、总长度、内孔直径均按照对应传动功率的标准参数设计，安装时需要保证两根待连接轴的端部伸入联轴器内孔的长度达到设计要求，保证足够的抱紧接触长度；侧面锁紧螺钉需要按照对角交替的顺序逐步拧紧，达到推荐的锁紧扭矩，避免单侧受力导致联轴器偏斜，影响传动同轴度。安装完成后联轴器外圆与轴的同轴度偏差极小，可满足中低转速下的高精度传动需求，传动过程无缓冲、无滞后，能够精准传递旋转运动与扭矩，适合对传动同步性有一定要求、无大幅冲击载荷的传动场景。
