带操作平台与爬梯的卧式工业储料罐体

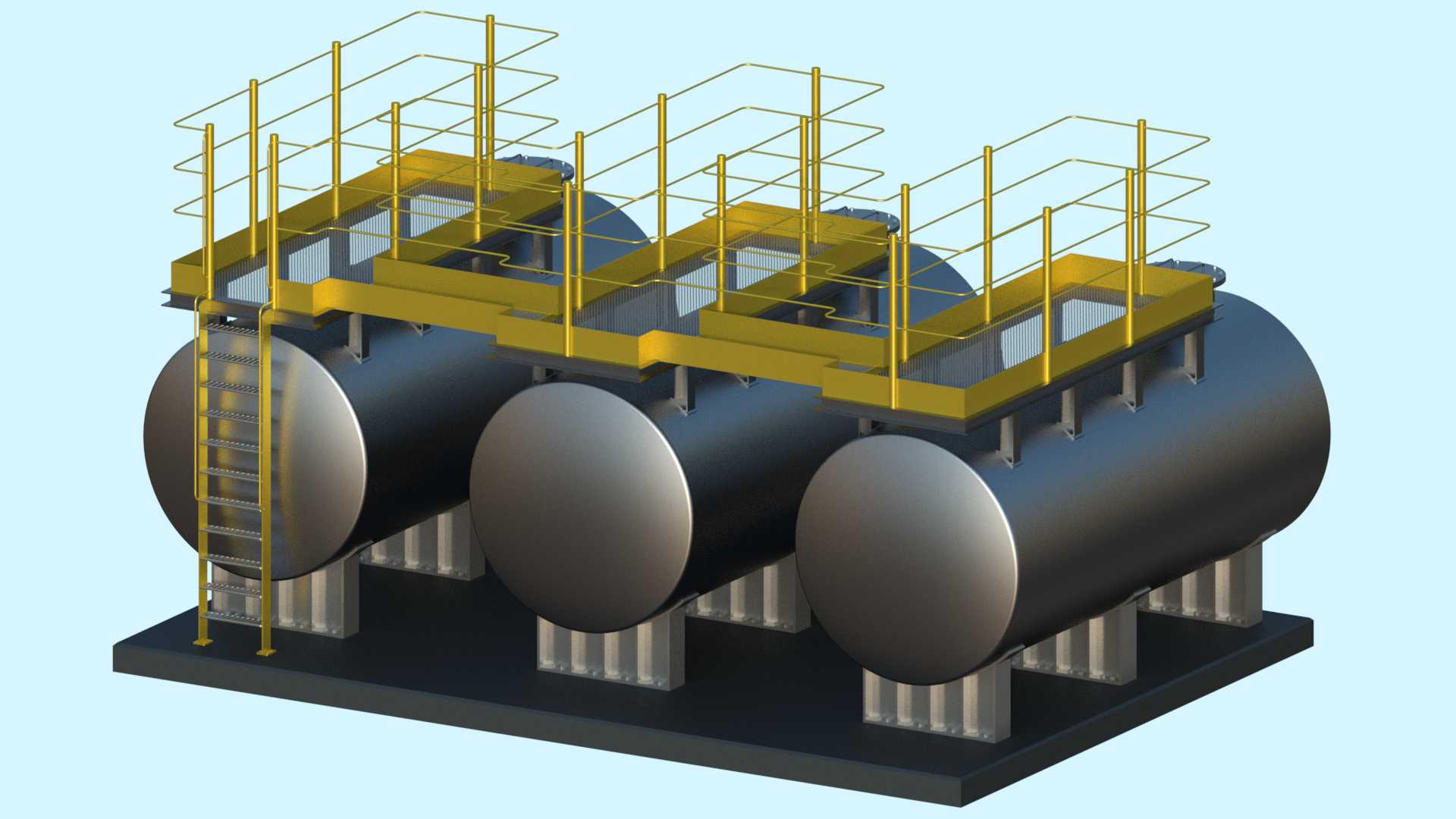

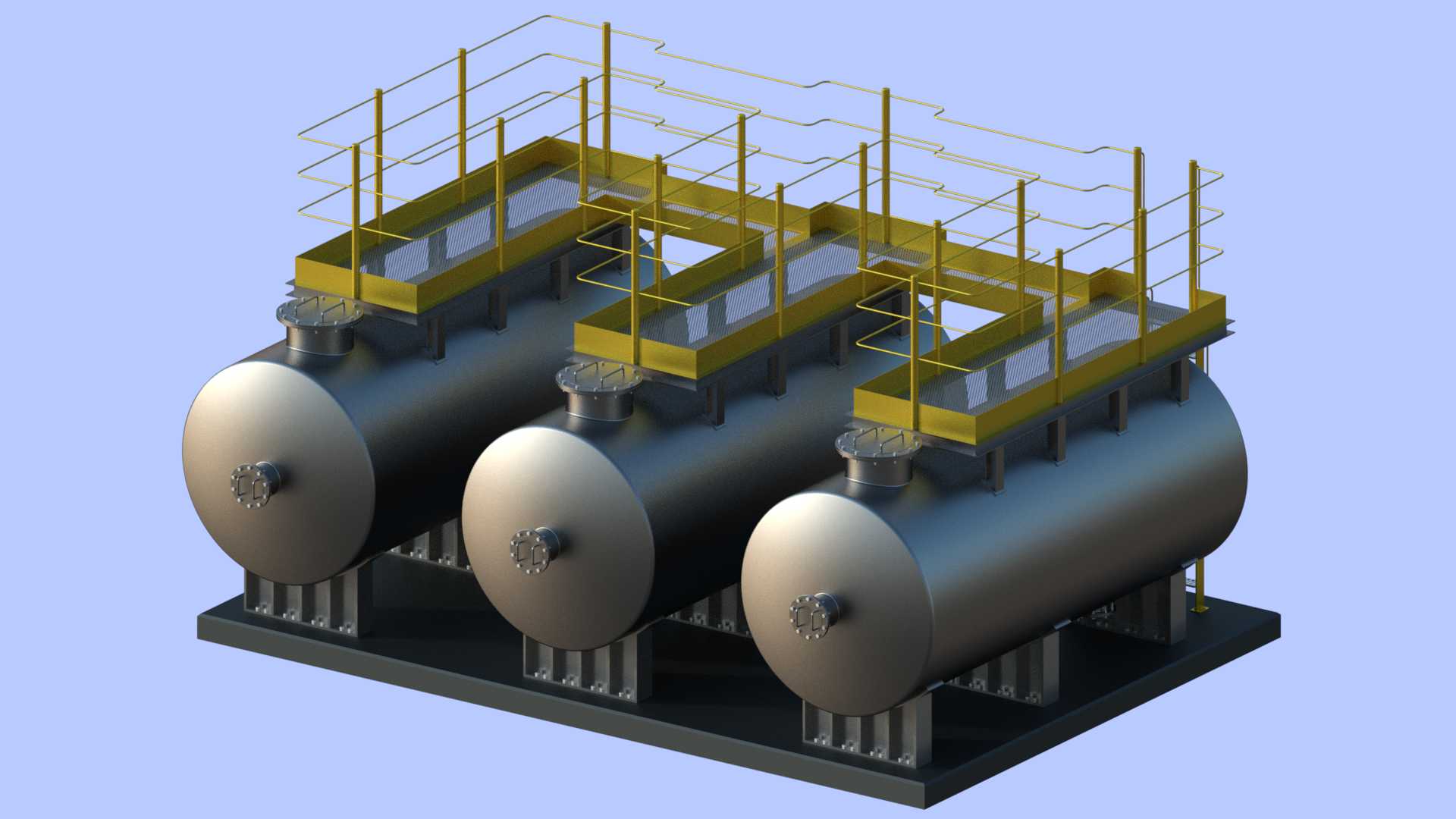

该套卧式工业储料罐体设备，主要面向化工原料中转、工业流体暂存、生产工序间物料缓存等应用场景，可适配厂区内液态生产原料、工艺中间产物、成品流体的集中存储需求，也可作为中小型水处理场站的介质存储单元、粮油加工车间的原料暂存单元使用，能够在常温常压的常规工业存储工况下稳定运行，适配多数无强腐蚀、非超高压的通用流体存储需求。整套设备采用三罐体并排集成布局，所有罐体统一固定在整块钢制安装基座上，基座下方设置有对应每个罐体的支撑鞍座，鞍座与罐体接触面做弧形贴合设计，可均匀分散罐体满载时的重量载荷，避免罐体局部应力集中造成的结构变形，同时整块基座的设计也大幅降低了现场安装的找平难度，无需单独为每个罐体浇筑独立基础，仅需对安装区域做硬化找平处理即可完成设备就位。罐体顶部设置连通式操作平台，平台采用防滑钢制格栅板铺设，可避免平台表面积水、积料造成的人员滑倒风险，平台边缘全程设置双横杆防护栏杆搭配踢脚板，栏杆高度符合工业操作平台安全防护规范，可有效防止操作人员巡检、操作时发生高处坠落风险，同时也能避免工具、小零件从平台掉落伤及下方通行人员。平台与地面之间设置直爬梯连接，爬梯两侧设置连续扶手，爬梯踏步做防滑纹路处理，爬梯与平台、基座的连接位置做加强焊接处理，可满足操作人员日常携带工具上下通行的承重需求。设计过程中优先考虑了日常运维的操作便利性，三个罐体顶部的操作区域全部被连通平台覆盖，操作人员无需在多个独立罐体顶部攀爬移动，在平台上即可完成所有罐体的液位检查、阀门操作、附件检修等日常工作，大幅降低日常运维的操作风险与作业强度。爬梯设置在整套设备的端部位置，既不占用罐体侧面的管线安装空间，也能避免人员上下时与外接管线发生干涉。外形尺寸方面，整套设备的横向总宽度适配三个卧式罐体的直径加侧边安全间隙，纵向长度匹配罐体总长度加端部爬梯的安装空间，整体高度满足罐体直径加平台防护栏杆的高度要求，安装时仅需预留基座周边的检修通行空间、罐体端部的管线连接空间即可，无需额外预留过多冗余场地，能够很好适配厂区内边角区域、生产车间旁侧空地的安装需求，对于场地空间有限的中小型生产厂区十分友好。罐体本身采用等径圆柱卧式结构，两端采用标准椭圆封头，该结构形式可在同等容积下降低设备整体高度，同时具备更好的承压稳定性，相比立式储罐更适合低矮厂房内的安装使用。基座上预留有标准地脚螺栓安装孔，可通过膨胀螺栓或预埋螺栓与地面硬化层牢固固定，避免满载时设备发生位移，整套集成化的设计也大幅减少了现场安装的焊接、拼装工作量，缩短设备投用的施工周期。
