三极塑壳断路器THQC结构设计

这款三极塑壳断路器主要应用于低压配电系统的终端配电环节，常见于工业厂房配电柜、商业建筑配电箱、民用住宅入户配电回路中，承担着线路过载保护、短路保护以及正常工况下不频繁通断电路的核心作用，是低压配电网络里保障用电安全、避免线路因故障过热起火、防止电气设备因短路电流冲击损坏的关键保护元件。

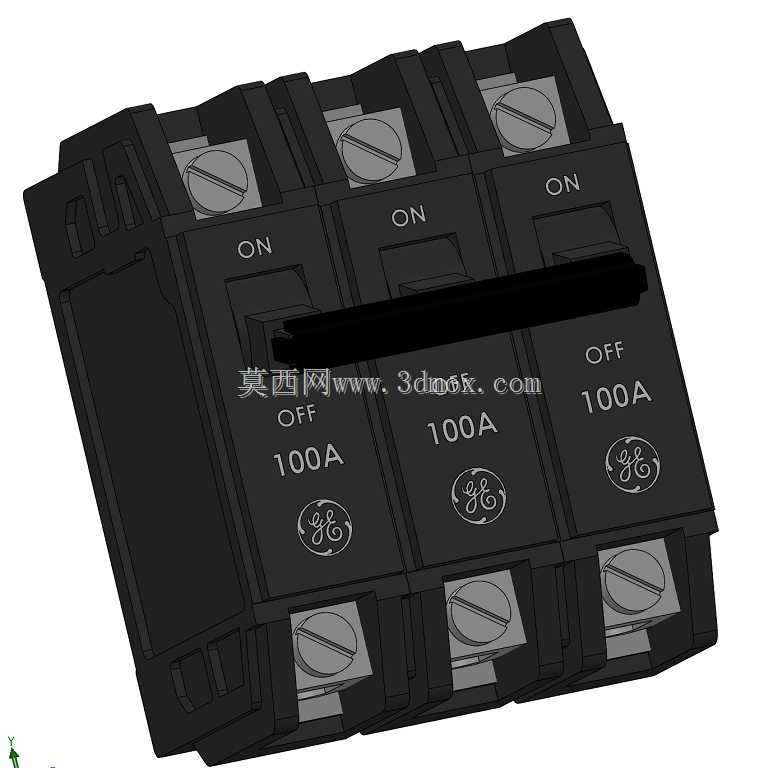

从功能特性来看，这款三极结构的产品可同时对三相交流回路进行分合控制与保护，当回路中出现过载电流时，内部的热脱扣机构会通过双金属片受热形变的原理延时触发脱扣，切断故障回路；当出现短路大电流时，电磁脱扣机构会瞬时动作，在毫秒级时间内分断电路，将故障影响范围控制在最小。产品的操作手柄设置在正面醒目位置，具备明确的分合位置指示，运维人员可直观判断回路通断状态，侧面预留的锁止结构可满足检修时的挂牌上锁需求，避免误操作引发安全事故。

在设计思路上，这款产品采用模块化三极拼接结构，每一极的灭弧室、触头系统、脱扣机构都做了独立的绝缘隔舱设计，既可以避免极间电弧窜扰引发的相间短路问题，也能在生产环节根据需求灵活拼装不同极数的产品，降低开模与生产管理成本。外壳采用高强度阻燃工程塑料材质，具备优异的耐冲击、耐电弧灼烧性能，可在故障分断时承受内部电弧的高温冲击，避免外壳破裂引发的外部安全隐患。进出线端采用标准化的接线端子结构，适配常规的铜导线压接需求，端子处设置的防触电护板可避免接线运维时误触带电部位。

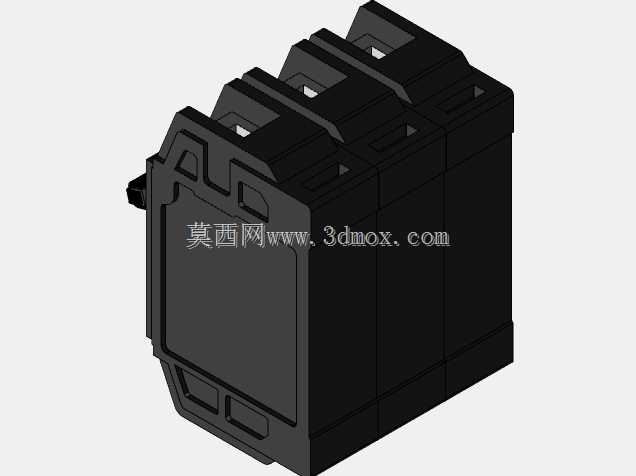

从安装边界来看，这款产品采用标准导轨安装结构，可适配行业通用的35mm标准DIN导轨，安装时只需将产品背部的卡扣卡入导轨即可完成固定，无需额外打孔固定，拆装维护十分便捷。产品的整体外形紧凑，宽度方向按照三极回路的标准模数设计，可与同模数的其他配电元件并排安装在标准配电柜内，充分利用柜内安装空间；进出线端的接线空间预留充足，可容纳对应额定电流规格的多股铜导线接入，接线后导线弯曲半径不会与相邻元件产生干涉，满足低压配电设备的安装布线规范要求。产品正面的操作手柄突出高度经过优化，在柜门板关闭状态下也不会与门板产生磕碰，同时预留了外部操作机构的安装接口，可适配柜外操作的延伸手柄需求，满足不同配电柜的安装使用场景。
