军用系统嵌入式电气控制箱体结构设计

该电气控制箱体主要面向军用地面系统、车载特种装备的电气集成场景使用，作为整套装备的电气控制核心承载单元，承担内部电气模块的固定防护、线路转接、电磁屏蔽以及外部接口统一输出的核心作用，能够在野外复杂工况、车载振动环境、温湿度波动较大的使用条件下，为内部的控制电路板、电源模块、信号转接组件提供稳定可靠的安装空间与防护屏障，避免外界粉尘、潮气、外力冲击对内部精密电气元件造成损伤，保障整套军用系统的控制指令传输、电源分配、信号交互功能稳定运行。

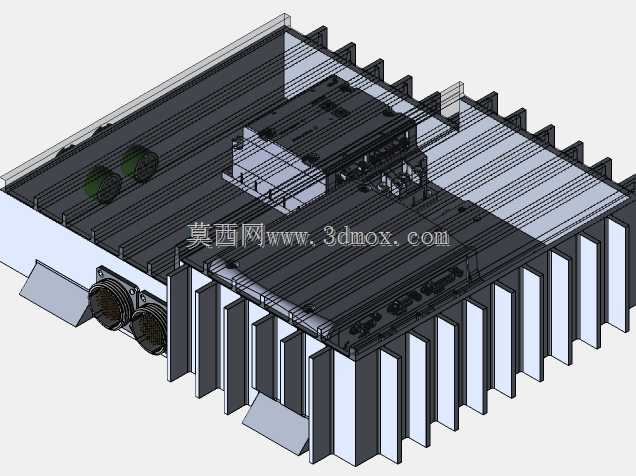

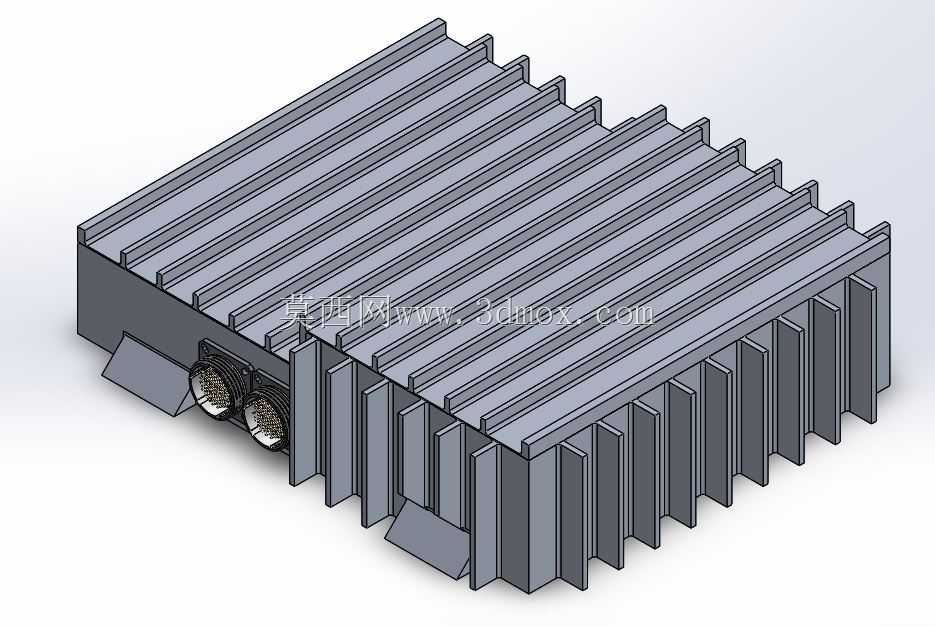

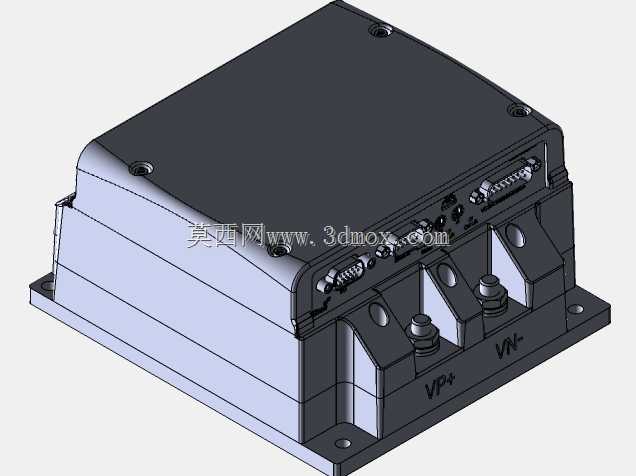

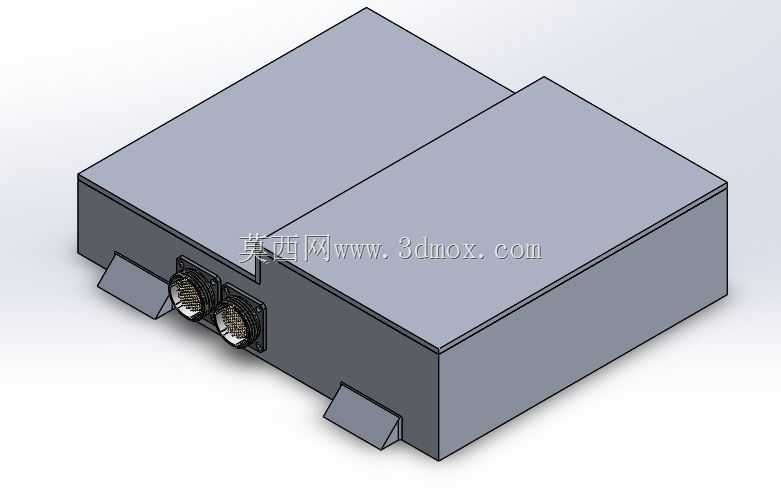

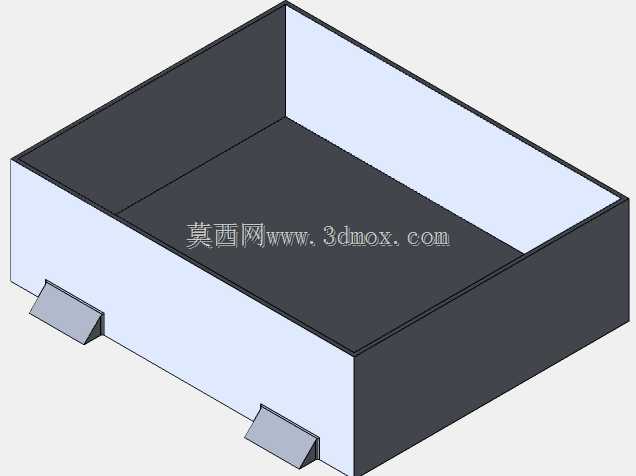

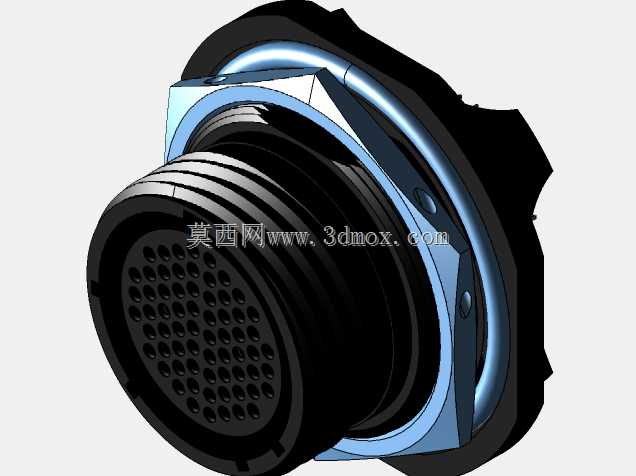

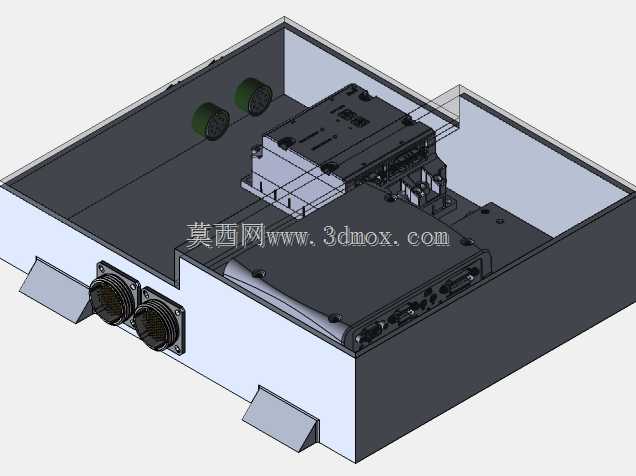

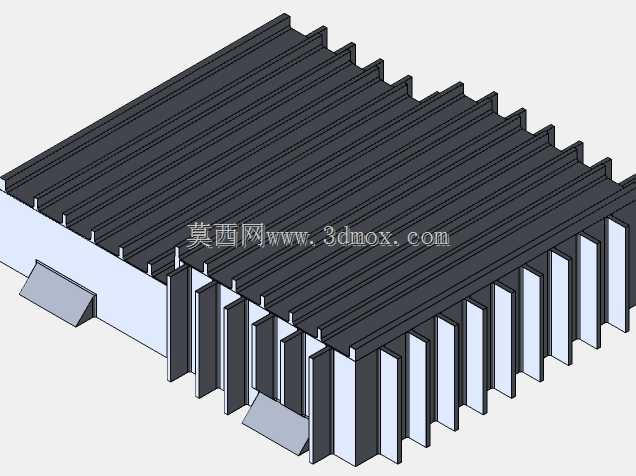

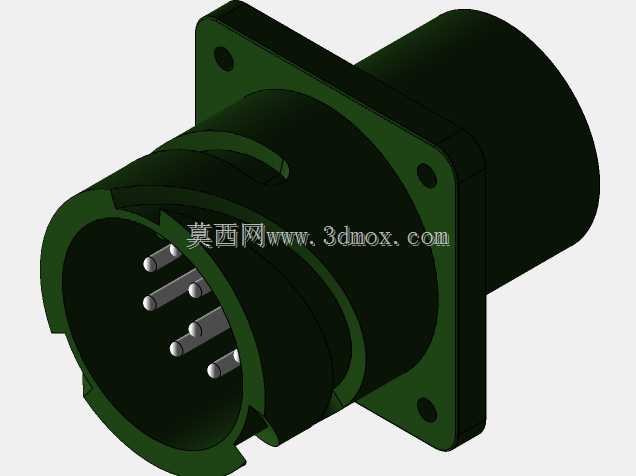

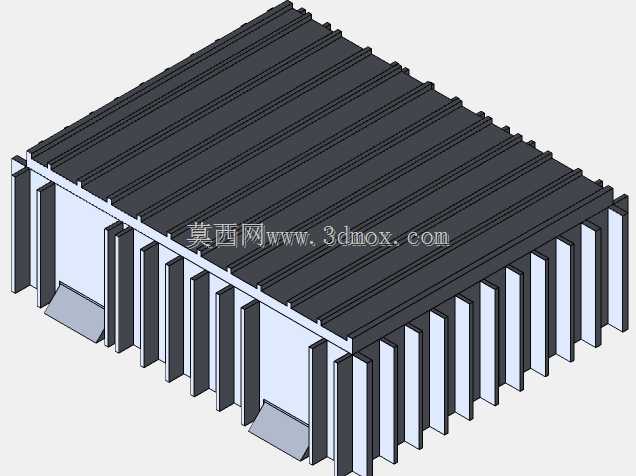

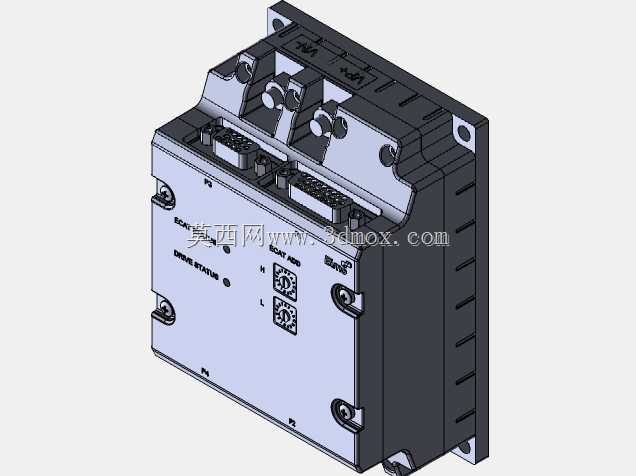

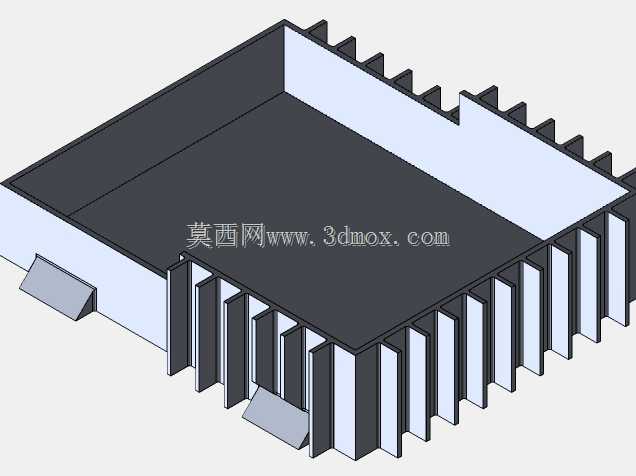

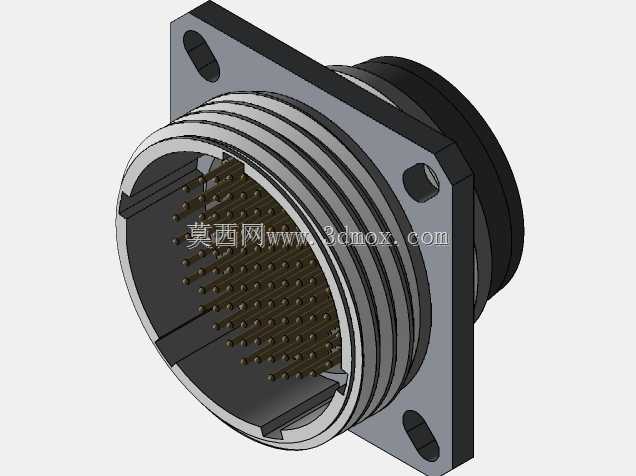

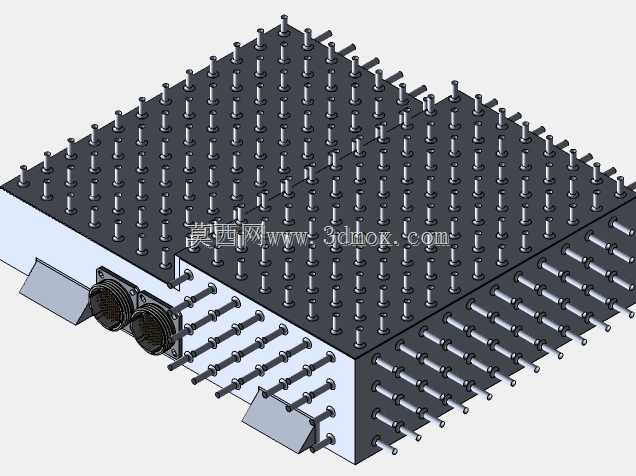

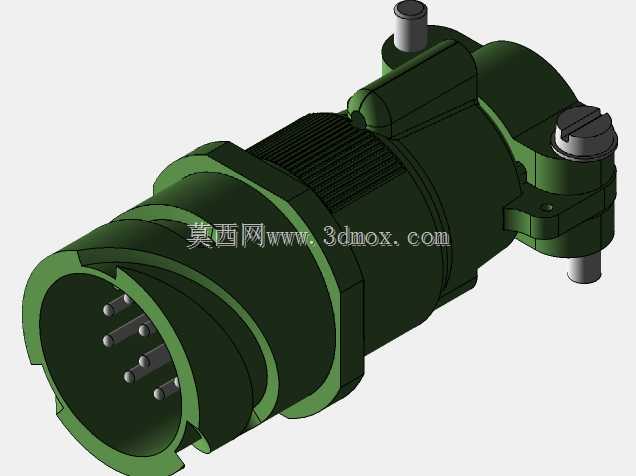

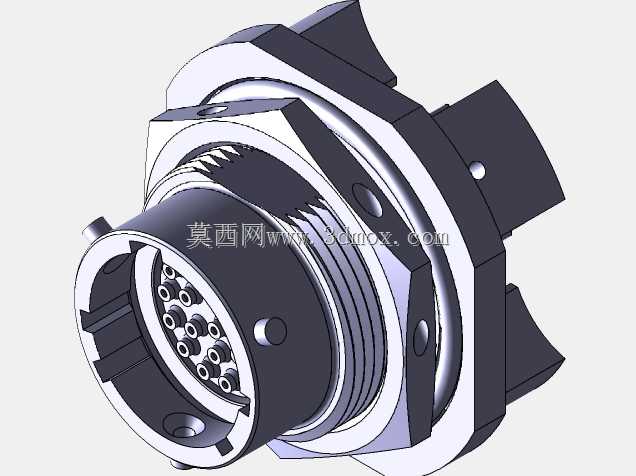

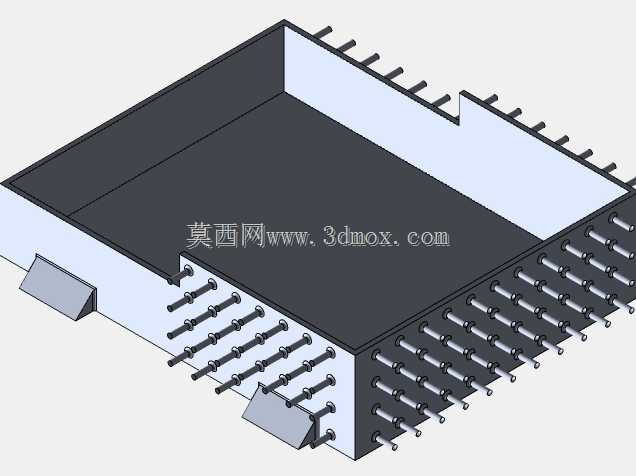

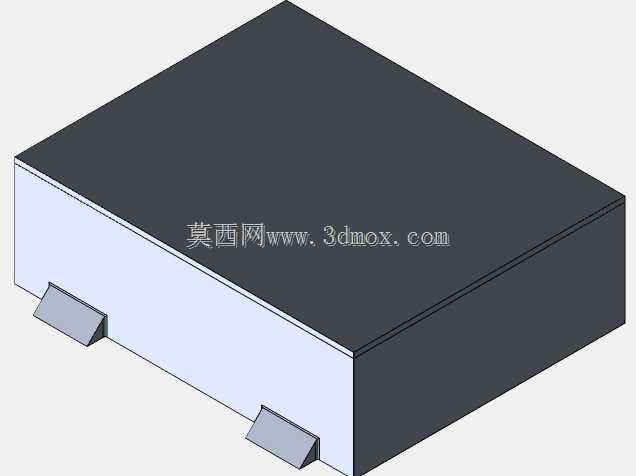

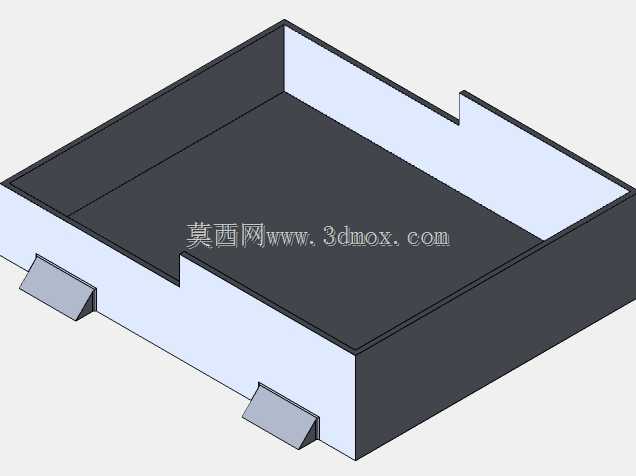

从功能特性来看，箱体采用一体化弯折成型的金属壳体结构，侧壁预留的两个重载航空连接器安装位，可实现外部动力线缆、信号线缆的快速插拔与可靠锁紧，满足军用装备快速部署、检修维护的使用需求；箱体底部设置的三角支撑安装脚，预留了标准安装孔位，可直接通过螺栓固定在装备舱内的安装基准面上，适配不同装备舱的安装布局；箱体内部设置了分层安装凸台，可分别固定电源模块、主控电路板、信号转接组件，不同功能模块之间预留了足够的走线空间，既避免不同电压等级线路之间的信号干扰，也方便生产装配阶段的线路梳理与固定，内部角落预留的接地柱安装位，可实现整个箱体的可靠接地，进一步提升电磁屏蔽性能与用电安全性。

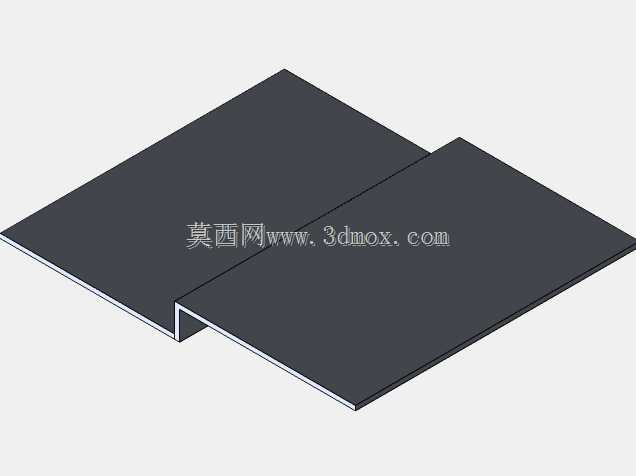

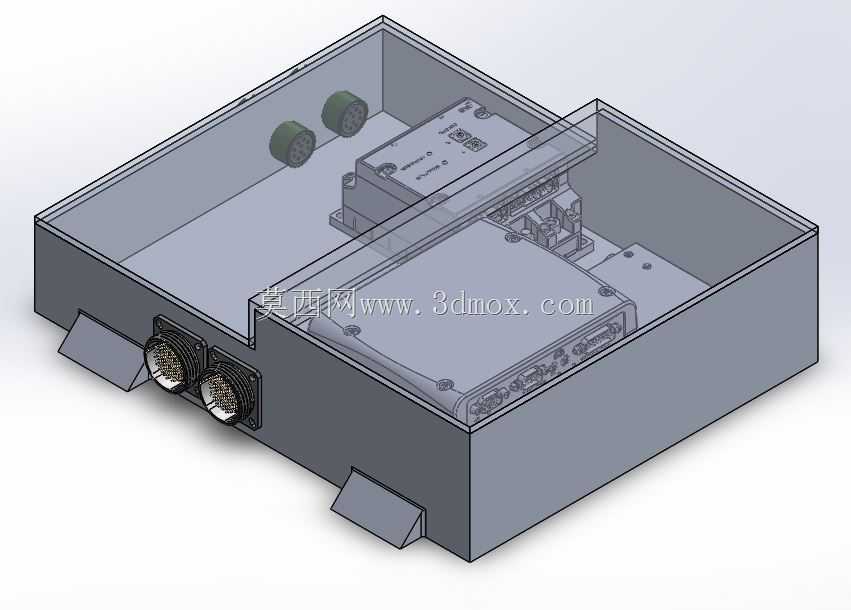

在设计思路上，整体优先考虑军用场景的可靠性要求，壳体壁厚选取兼顾结构强度与轻量化需求，边角采用圆弧过渡处理避免应力集中，同时减少尖锐边角对装配人员、线缆外层的划伤风险；上盖采用半透明可视化设计，无需开盖即可快速观察内部模块的运行指示灯状态，日常巡检时无需拆解箱体即可完成状态确认，大幅提升日常运维效率；箱体内部的元件安装位置经过重心配平设计，将重量较大的电源模块布置在靠近安装脚的区域，降低车载振动工况下的安装应力，避免长期振动导致的固定螺栓松动、元件引脚脱焊问题。

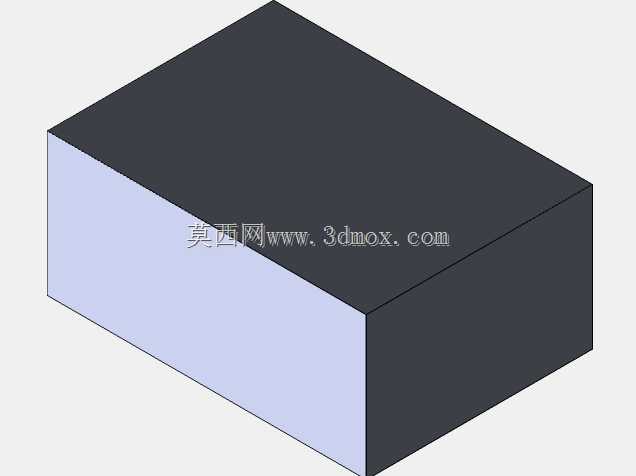

从安装边界来看，箱体整体为规整的长方体结构，外部轮廓无突出的异形结构，安装脚的位置统一适配军用装备舱内的标准安装孔距，侧壁连接器的伸出长度经过严格控制，不会超出装备舱的安装净空要求，箱体上盖与底座之间采用嵌入式密封槽设计，装配后可实现IP65级别的防护能力，完全满足野外作业、车载行进过程中的防护要求，内部元件的安装高度均控制在上盖的内凹空间范围内，合盖后不会出现元件与上盖干涉的问题，所有内部走线均沿着箱体侧壁的走线槽布置，通过线卡固定后不会在振动过程中出现移位、磨损的情况。
