双尾撑布局固定翼无人飞行器结构设计

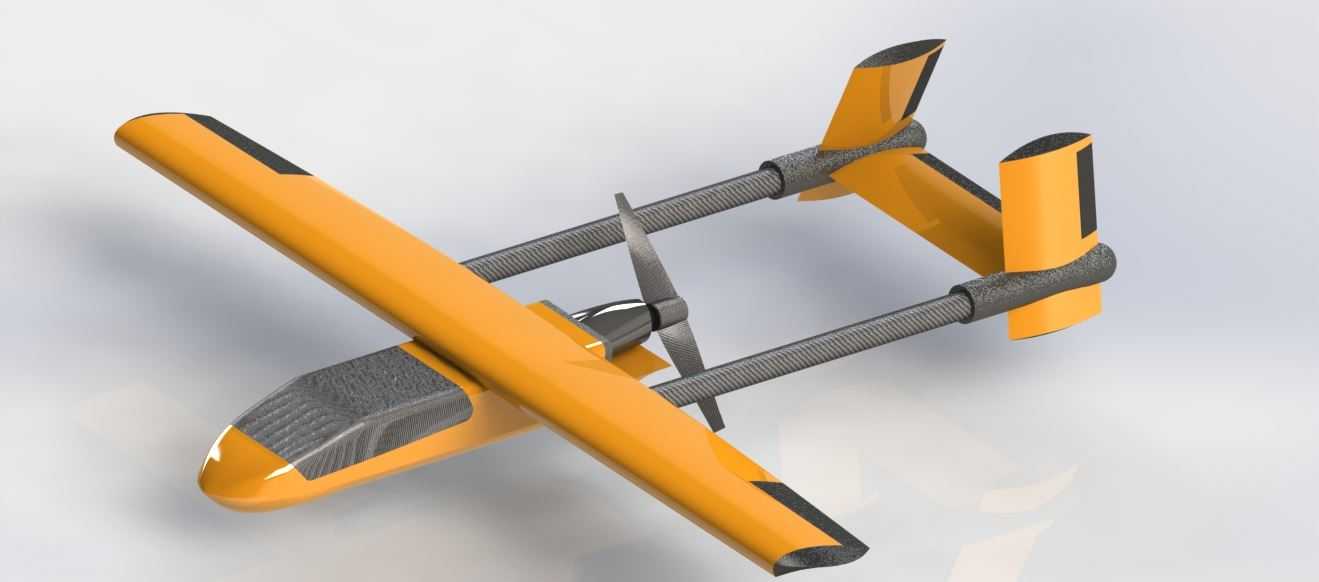

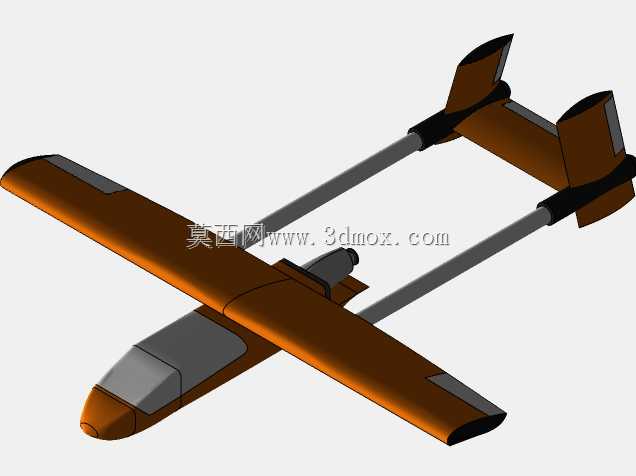

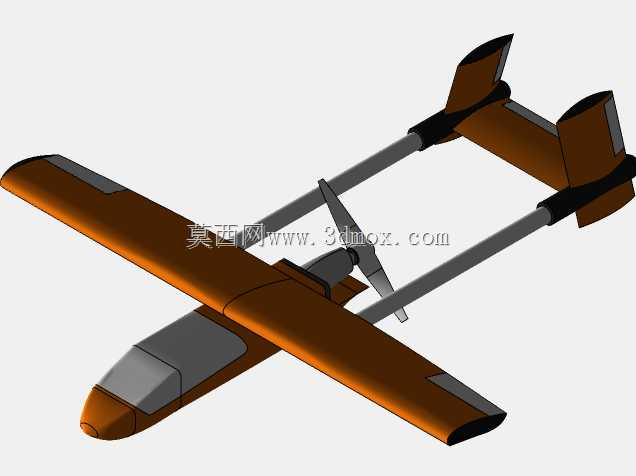

这款双尾撑固定翼无人飞行器，主要面向低空民用作业场景设计，可适配小范围航测航拍、农林区域巡检、轻量载荷投送等日常作业需求，相较于常规单尾撑固定翼机型，双尾撑结构能为后置动力单元留出充足安装空间，同时大幅提升尾翼组的结构稳定性，降低飞行过程中尾段震颤对航测成像精度、飞行控制灵敏度的负面影响。从实际用途来看，该机型可搭载轻量化可见光相机、多光谱传感器等作业载荷，在平原、缓丘等开阔空域完成常态化巡航作业，滑跑起降距离短，对起降场地的平整度要求较低，能够适配郊外土路、平整草地等非硬化临时起降点，适合基层作业单位的日常外勤使用。在功能特性层面，该机型采用上单翼布局设计，机翼设置于机身顶部，能够有效降低飞行过程中地效干扰，同时提升整机横侧稳定性，即便在3-4级阵风的低空环境下，也能保持平稳的巡航姿态；动力单元采用后置拉力式螺旋桨配置，螺旋桨旋转产生的气流不会直接冲刷机身前部的载荷舱，能够避免气流扰动对载荷观测精度的影响，同时前置机身的流线型整流设计，也能减少飞行过程中的正面空气阻力，提升巡航阶段的能源利用效率。从设计思路来看，整机采用模块化拆分逻辑，机翼、尾撑杆、尾翼组、机身主体均为可快拆结构，无需复杂工具即可完成拆解与组装，拆解后可放入常规车载收纳箱进行转运，大幅降低外勤作业的转场运输成本；机身前部设置独立载荷舱，预留了标准载荷安装位与走线通道，可根据不同作业需求快速更换对应任务载荷，无需对机身主体结构进行二次改装。外形与安装边界方面，整机翼展控制在便携转运的合理区间，机身长度与翼展比例符合低速固定翼飞行器的气动优化区间，尾撑杆采用平行双杆设计，两端分别连接机翼中段与垂直尾翼，水平尾翼固定于两个垂直尾翼顶端，形成H型尾翼布局，既保证了尾翼的气动操纵效率，也避免了尾翼结构与螺旋桨旋转区域产生干涉；机身底部预留了滑橇式起落架的安装点位，可根据作业场地需求选装轮式起落架或滑橇起落架，起落架安装位置避开了载荷舱的下方观测窗口，不会对载荷的观测视野造成遮挡；机身内部的设备舱预留了飞控系统、动力电池、信号接收机的标准安装位，各部件的安装重心与整机气动重心重合，能够减少飞控系统的配平调整工作量，提升整机的飞行操控手感。
