印刷设备用胶辊传动辊结构设计

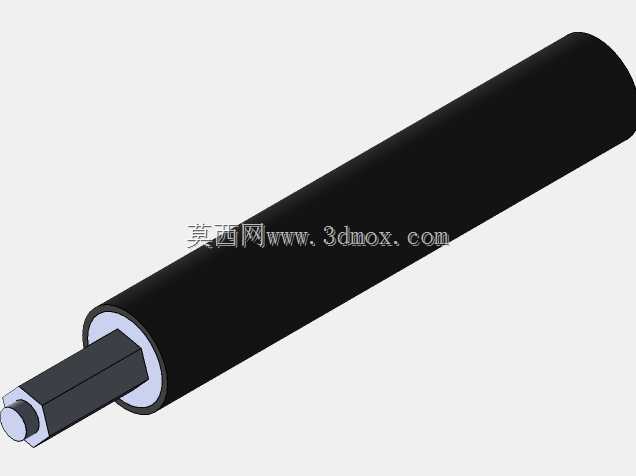

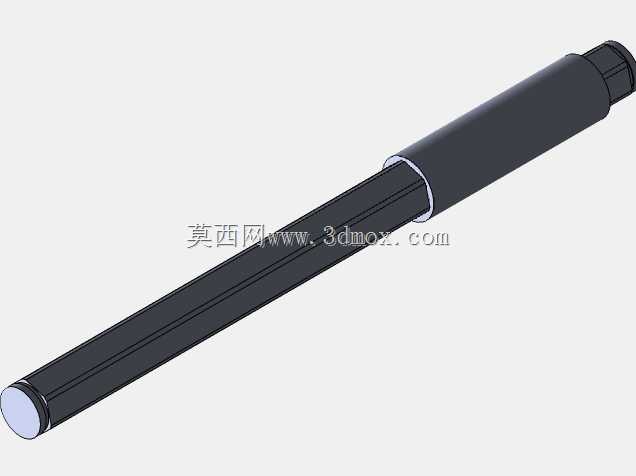

该辊体部件主要应用于印刷生产设备的走料输送、油墨转印工序环节，是印刷设备中承担物料承托、匀速传动、压力传递功能的核心配套部件，在平版印刷、柔性版印刷、凹版印刷等多类印刷设备中均有广泛适配场景，可完成印刷基材的平稳输送、印刷压力的均匀传导，保障印刷过程中走料精度与印刷面受力一致性，避免出现基材偏移、印刷墨层厚薄不均、套印偏差等生产问题。从功能特性来看，该辊体采用外层包覆、内层刚性支撑的复合结构设计，外层为黑色包覆层，具备合适的表面摩擦系数与弹性形变能力，既可以保证与印刷基材、印版表面接触时的摩擦力充足，避免输送过程中出现打滑丢转问题，又能通过适度的弹性形变补偿接触面的微小形位误差，保证接触压力均匀分布；内层为刚性支撑筒体搭配端部传动轴头结构，轴头采用方轴与圆柱轴段结合的设计，方轴段用于和传动端的动力输出部件连接，可传递更大的传动扭矩，避免动力传递过程中出现轴头与连接件的相对转动，保障传动精度稳定，端部圆柱轴段用于和设备机架上的支撑轴承配合，作为辊体转动的回转支撑基准，保证辊体转动时的径向跳动量控制在合理区间内。从设计思路层面，该部件优先保障辊体的动平衡性能与同轴度精度，整体为长圆柱对称结构，外层包覆层与内层筒体采用同轴装配设计，两端轴头与筒体的同轴度经过严格校核，避免辊体高速转动时出现偏心振动，影响印刷质量与设备运行稳定性；外层包覆材料的选型兼顾耐磨性能与耐油墨腐蚀性能，可长期接触印刷油墨、印刷耗材而不出现表层老化、脱落、硬化问题，延长部件的实际使用寿命。在外形尺寸与安装边界方面，该辊体整体为细长圆柱结构，轴向长度远大于辊体外径，适配宽幅印刷设备的走料幅宽需求，两端轴头伸出辊体端面的长度经过匹配设计，可适配常规印刷设备机架的安装间距，轴头的直径尺寸与标准支撑轴承的内孔尺寸适配，无需额外加工改型即可直接完成装配替换；安装时仅需将两端轴头对应装入机架两侧的轴承座内，将方轴端与设备的传动齿轮或联轴器连接即可完成装配，安装操作便捷，后期维护更换时无需对设备原有结构进行改动，可快速完成备件替换，减少设备停机维护的时间成本。该辊体的结构设计充分考虑了印刷生产场景的实际工况需求，在传动稳定性、接触压力均匀性、安装适配性、使用寿命等方面均做了针对性优化，能够满足连续化印刷生产的使用要求。
