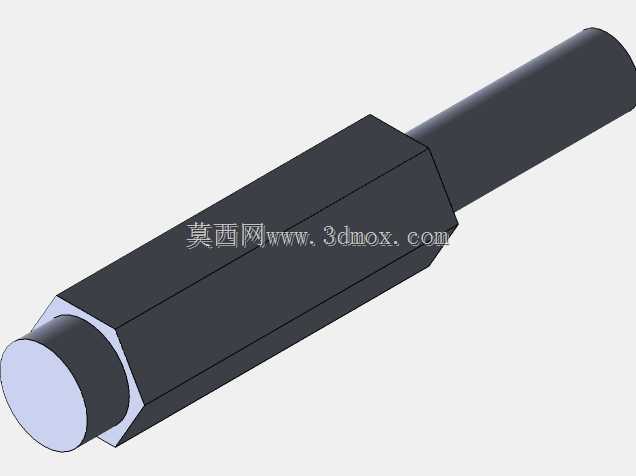

六角柱体插接式传动连接销轴结构

该零件属于机械传动系统中的定位连接类五金构件，主要应用于小型自动化设备的模组拼接、3D打印定制工装的部件锁附、桌面级实验装置的轴系定位场景，也可作为轻量化传动结构中的扭矩传递杆件使用，适配小载荷、快拆装的设备装配需求，能够在不借助额外紧固件的前提下，实现两个相邻部件的同轴定位与周向防转，大幅降低小型设备的装配复杂度，提升后期维护拆装的效率。从功能特性来看，该零件采用一端外伸圆柱轴段、中间六角棱柱段、另一端带限位凸台的组合结构，外伸圆柱轴段用于插入对应部件的预制安装孔内，依靠轴孔的小间隙配合实现径向定位，保证连接后两个部件的同轴度偏差控制在合理范围内；中间的六角棱柱段是核心的扭矩传递结构，六面贴合的接触形式相比传统圆柱销的键连接，能够在更小的结构尺寸下传递更大的静态扭矩，同时棱柱的平面结构可以有效避免轴件在孔内发生周向转动，保障传动过程中无相对角位移；端部的圆形凸台直径大于六角棱柱的对边宽度，装配时凸台端面会贴合在安装件的外侧表面，起到轴向限位的作用，防止销轴受轴向力时从安装孔内滑脱，不需要额外加装卡簧、挡圈等轴向定位零件，进一步精简了装配所需的零件数量。在设计思路上，该零件优先考虑了快装快拆的使用需求，整体结构无复杂曲面、无倒扣特征，既适合采用传统金属切削工艺进行小批量加工，也适配熔融沉积成型的3D打印工艺进行定制化生产，用户可以根据实际使用场景的载荷需求，选择金属、工程塑料等不同材质制作；结构上做了多处应力优化，圆柱轴段与六角棱柱的衔接位置做了微小的过渡倒角，避免应力集中导致的轴段断裂，六角棱柱的棱边也做了小尺寸倒钝处理，既可以去除加工毛刺避免装配时划伤操作人员，也能让销轴更顺畅地插入对应六角安装孔内，降低装配时的对位难度。从安装边界来看，该零件的外伸圆柱轴段长度适配常规10-20mm厚度的安装板件，六角棱柱段的长度匹配对应连接件的安装孔深度，端部凸台的厚度控制在2mm以内，不会额外占用过多的装配空间，整体径向最大尺寸不超过20mm，能够在狭小的设备内部空间完成装配，适配小型化、集成化设备的设计需求，装配时只需要将圆柱轴段对准安装孔推入，直到六角棱柱完全嵌入对应孔位、端部凸台贴合安装面即可完成安装，不需要额外的锁紧操作，拆卸时只需要从凸台一侧向外敲击即可取出零件，维护操作十分便捷。
