卧式管壳式工业换热设备结构设计

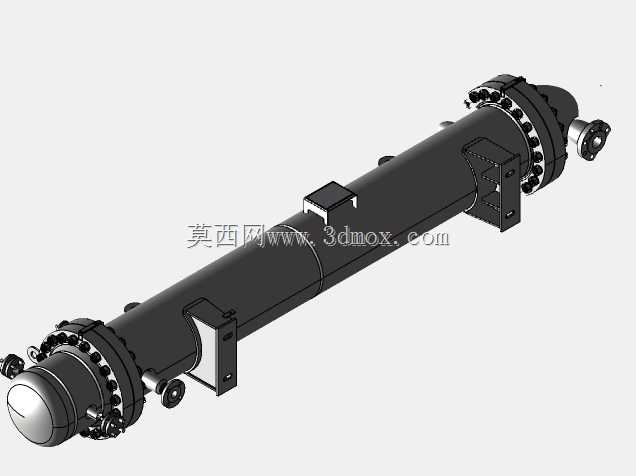

该换热设备为卧式管壳式结构，主要应用于化工生产流程中的介质热量传递、暖通系统的冷热流体交换、制冷机组的冷凝与蒸发环节、工业动力系统的油液冷却等场景，能够实现两种不同温度流体之间的高效热量传递，在不发生介质混合的前提下完成热能的转移与回收，是工业生产流程中实现能源梯级利用、保障工艺介质温度符合生产要求的核心配套设备。设备整体采用卧式长筒形布局，主体承压壳体采用圆柱形结构设计，两端配置带螺栓紧固的封头结构，一端为半球形封头可实现管程流体的折返流动，另一端封头集成流体接口，可分别接入管程与壳程的进出管路，壳体侧面布置多组安装支座，可直接固定在钢制支架或混凝土基础上，安装时需预留两端封头的拆卸空间，方便后期对换热管束进行检修、清洗与更换。壳体上布置的多组方形支架为外接管路、附属仪表的安装提供固定点位，端部的法兰连接结构采用周向均匀布置的螺栓紧固，可保障承压状态下的密封性能，避免流体泄漏。设计过程中充分考虑不同工况的使用需求，壳程与管程分别适配不同压力等级的流体介质，内部换热管束可根据换热需求调整排布密度与管径，折流板的设置可提升壳程流体的湍流程度，大幅提升整体换热效率，同时降低流体在壳程内的流动阻力，减少输送过程中的动力损耗。设备的接口位置经过优化排布，可适配不同方向的管路接入需求，减少现场安装时的管路弯折，降低管路阻力与施工成本。在安装边界方面，设备的整体长度适配常规工业厂房的设备安装间距，支座的安装孔位符合通用工业设备安装标准，可直接与现有安装基础匹配，无需额外定制转接支架，端部的流体接口采用标准法兰规格，可与同压力等级的工业管路直接对接，降低现场安装的适配成本。设备的结构设计兼顾换热效率与运行可靠性，壳体外部可根据使用场景加装保温层，减少换热过程中的热能损耗，提升整体能源利用效率，同时设备的承压结构经过力学优化，可在额定工作压力下长期稳定运行，降低运行过程中的故障概率，减少后期维护工作量。
