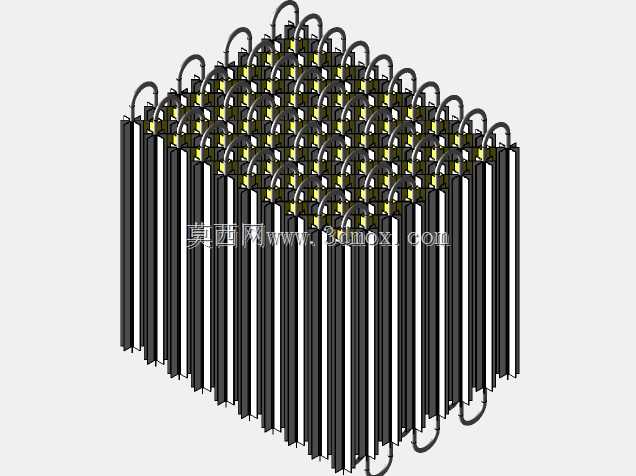

阵列排管翅片式制冷换热蒸发器结构

这款蒸发器是制冷换热系统中的核心热交换部件，主要应用于商用冷柜、工业低温冷库、冷链运输制冷机组、大型中央空调风冷末端等场景，承担着将低压低温液态冷媒蒸发汽化、吸收流经设备空气热量的核心功能，是实现制冷循环中冷量输出的关键载体。从结构设计来看，该蒸发器采用多组立式排管平行阵列排布的布局，每组换热管顶部通过U型弯管实现首尾顺次连通，形成连续闭合的冷媒流道，这种排布方式能够在有限的安装空间内最大化延展冷媒的流通路径，让液态冷媒在管内流动过程中充分完成相变吸热，避免出现冷媒未完全蒸发就回流至压缩机造成液击的故障。换热管之间等距布置了密集的竖向翅片结构，翅片与换热管外壁紧密贴合，能够快速将管内冷媒的冷量传导至翅片表面，大幅拓展与空气的接触换热面积，当空气受风机驱动横向穿过翅片间隙时，可快速完成热量交换实现降温，相比光管蒸发器换热效率提升数倍。设计过程中充分考虑了安装边界的适配性，整体采用规整的立方体外廓，所有U型弯管均布置在设备顶部区域，底部预留平整的安装固定面，可直接适配常规制冷机组的仓内安装尺寸，不需要额外定制转接支架；排管之间的间距经过反复校核，既保证了足够的翅片布置空间提升换热能力，又预留了合理的空气流通通道，避免因间隙过小造成积霜堵塞风路，同时也预留了后期化霜水的下流路径，减少积霜残留对换热效率的影响。在功能特性上，这种阵列式排管结构能够让冷媒在流道内保持稳定的流速与压力分布，各组排管的换热负载均匀，不会出现局部换热过载导致的结霜不均问题；连续弯管的连接方式减少了外接焊口的数量，从结构上降低了冷媒泄漏的风险，提升了设备长期运行的可靠性。整体结构没有多余的冗余设计，所有部件都服务于换热效率提升与安装运维便利性，能够适配不同制冷量需求的场景，通过调整排管的阵列数量、单管长度与翅片密度，即可快速衍生出适配不同冷量要求的系列化产品，无需对整体结构框架做大幅改动，具备良好的设计延展性。
