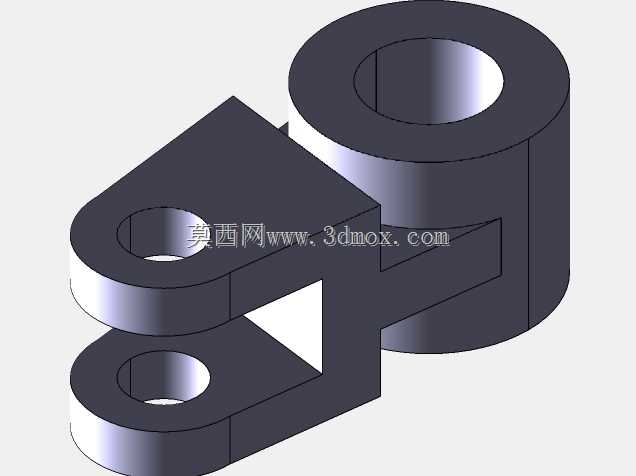

双环一体式连接固定吊耳结构

该构件属于机械系统中常用的铰接承重连接部件，主要应用在需要实现多杆件铰接联动、载荷传递的工业设备场景中，常见于工程机械的连杆机构、物流吊装的挂接点位、自动化生产线的活动臂连接端、农用机械的悬挂挂载部位，能够同时承接两个方向的铰接销轴安装需求，实现相邻构件之间的活动连接与载荷平稳传递，避免单吊耳结构在多向受力场景下的布局冗余问题。从实际用途来看，该部件核心作用是作为铰接支点，让两个配套的销轴能够分别穿入上下两组环形孔位中，一端连接固定侧的基座结构，另一端连接活动侧的连杆、拉杆或者挂载件，在设备运行过程中，能够将活动端的拉力、压力、交变载荷平稳传递到固定基座上，同时预留的铰接间隙可以适配活动构件的摆动角度需求，避免运动过程中出现卡滞、应力集中断裂的问题。从功能特性来看，该构件采用一体式实体结构设计，没有拼接焊缝或者装配缝隙，整体结构强度更高，能够承受更大的交变载荷与冲击载荷，上下两组同轴度一致的环形铰接孔，孔壁做了等厚加厚处理，能够降低销轴转动过程中的孔壁磨损，延长部件的使用寿命；主体连接段采用大圆角过渡结构，没有尖锐的直角应力集中点，在承受大载荷冲击时，应力能够沿着圆弧面均匀分散，不会在转角位置出现应力断裂的问题。从设计思路来看，该部件摒弃了传统双吊耳分体装配的结构形式，将两个铰接点位集成在同一个实体构件上，既减少了装配时的对位调整工作量，也避免了分体装配带来的连接松动、孔位错位问题；设计过程中充分考虑了受力路径的优化，让载荷从上端两个铰接孔传入后，能够沿着中间的连接筋板顺畅传递到下端的大铰接孔位置，整体受力路径短且流畅，没有多余的结构冗余，在保证结构强度的前提下尽可能控制了构件的整体重量，降低了活动臂端的负载惯量。从外形尺寸与安装边界来看，该构件整体轮廓紧凑，上端两个环形吊耳的中心距经过精准核算，能够适配常规标准直径的铰接销轴，下端大直径环形孔的孔径大于上端孔位，能够适配更大直径的主承重销轴，满足主承载点位的强度需求；构件整体厚度均匀，安装时不需要额外预留较大的避让空间，相邻构件的摆动间隙经过校核，在最大摆动角度下不会与周边的结构件发生运动干涉，安装时仅需要将对应销轴穿入孔位，加装轴向限位卡簧即可完成固定，安装操作便捷，后期维护更换时不需要拆解周边过多的附属构件，能够有效降低设备的运维成本。
