可调式双工位金属板快速压紧夹持装置

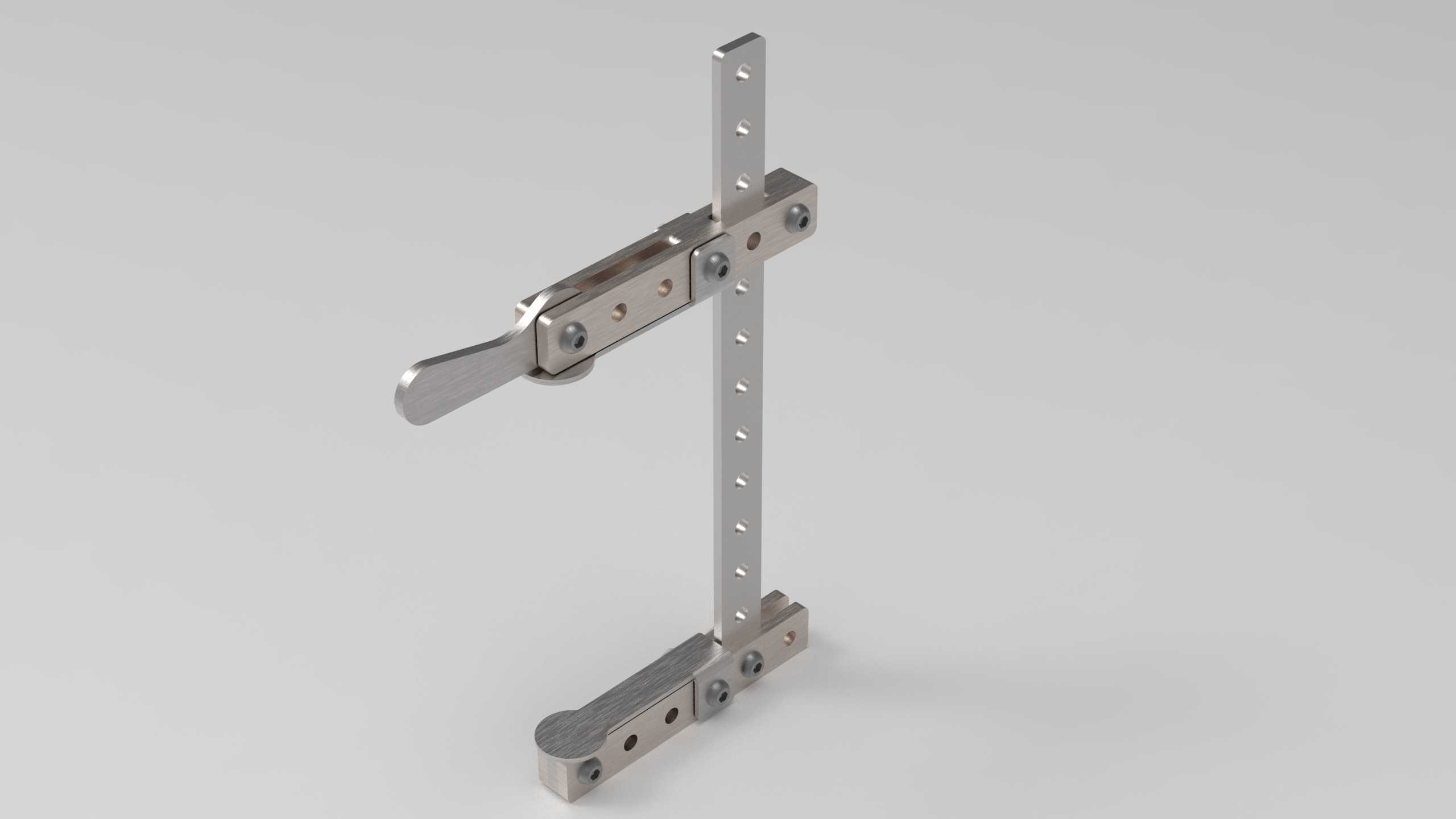

这款可调式双工位金属板夹持装置，主要面向钣金加工、小型工件装配、五金件焊接定位、电子元器件装夹固定等多类生产场景，可在台钻作业、小型零件铣削定位、钣金拼接对位、线束端子压装固定等工序中承担工件夹持定位作用，替代传统人工手扶或螺栓逐点紧固的低效装夹方式，大幅提升小批量多规格工件加工时的装夹效率，降低装夹过程中工件偏移、走位带来的加工报废风险。装置采用双夹持端搭配垂直调节立柱的结构设计，两个独立的压紧夹头分别布置在垂直立柱的上下两端，每个夹头都配备了杠杆式快速扳动手柄，扳动手柄即可通过内部的连杆锁紧机构实现夹头的快速压紧与松脱，无需反复拧动螺栓调节夹持行程，单次装夹动作可在一秒内完成锁紧或释放，适配高频次换件的流水线工位作业需求。垂直立柱上加工有等间距的调节安装孔，两个夹头均可沿着立柱的长度方向滑动调整位置，调整到对应安装孔位后通过锁紧螺钉即可完成位置固定，可根据待夹持工件的尺寸、装夹点位需求灵活调整两个夹头的间距，既可以同时夹持两块独立的小型金属板件实现双工位同步作业，也可以配合夹持长度较长的条形钣金件，通过上下两个夹头的同步压紧避免长条形工件装夹时出现翘边、倾斜问题。夹头的压紧接触部位采用平直金属压块设计，压块与工件接触的端面做了平整打磨处理，不会在金属板表面留下压痕或划伤，适配表面质量要求较高的钣金件、阳极氧化处理件、电镀件的装夹需求。设计阶段针对不同厚度的金属板件做了适配优化，原生结构可稳定夹持5mm与4mm厚度的金属板材，若需夹持更薄规格的板件，仅需对压块接触面做少量的材料去除加工即可适配，无需改动整体的连杆锁紧结构，具备较强的改造适配空间。安装边界方面，装置底部的夹头座预留了标准的安装固定孔位，可直接通过螺栓固定在标准工作台面、工装基板或者专用治具板上，垂直立柱的安装垂直度可通过底部夹头的锁紧螺钉做微调，保证两个夹头的压紧面始终与待夹持工件表面保持平行，避免出现压合不实、夹持倾斜的问题。整体结构采用全金属材质加工，锁紧连杆部位做了硬化处理，长期反复扳动使用也不会出现机构磨损、锁紧力下降的问题，可适配车间内多油污、多金属粉尘的复杂作业环境，日常维护仅需定期在铰接部位滴加少量润滑油即可保证操作手感顺畅，无需复杂的拆解保养。
