鹈鹕风暴iM2050气密防护安全箱设计

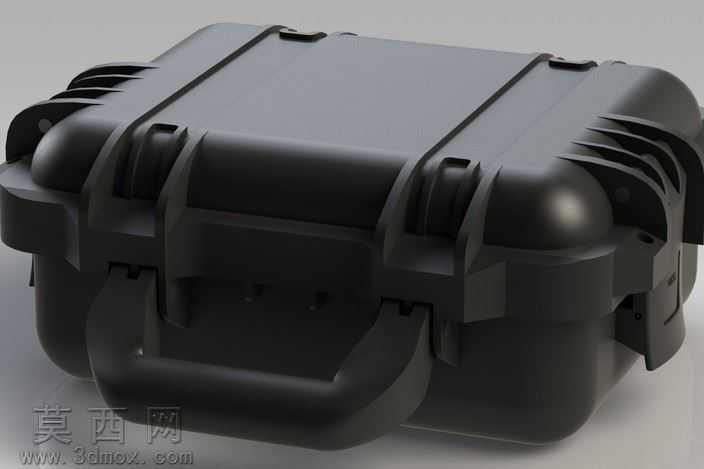

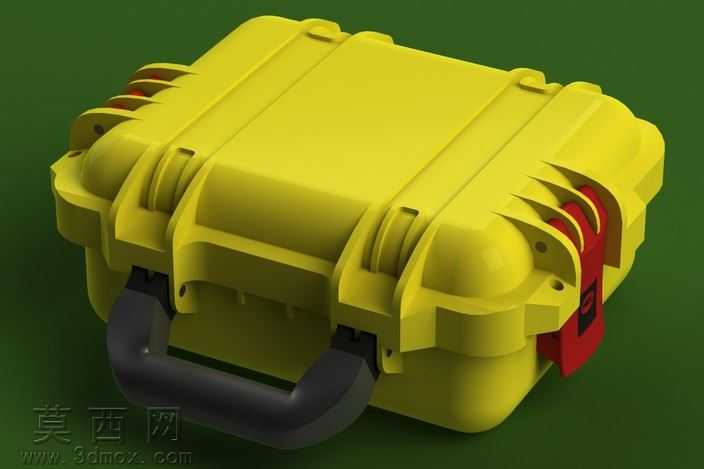

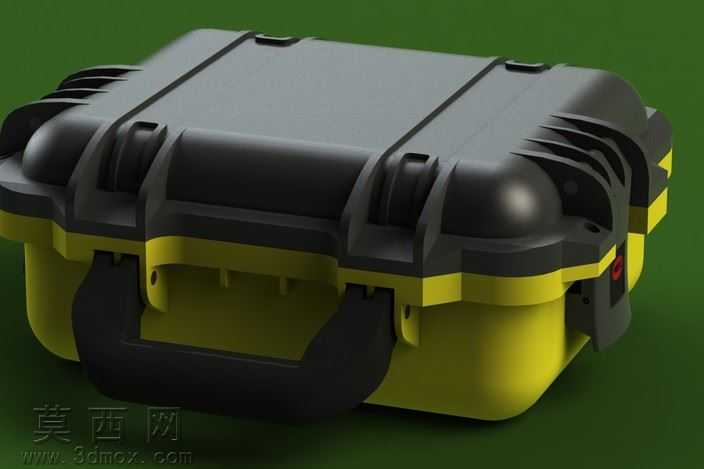

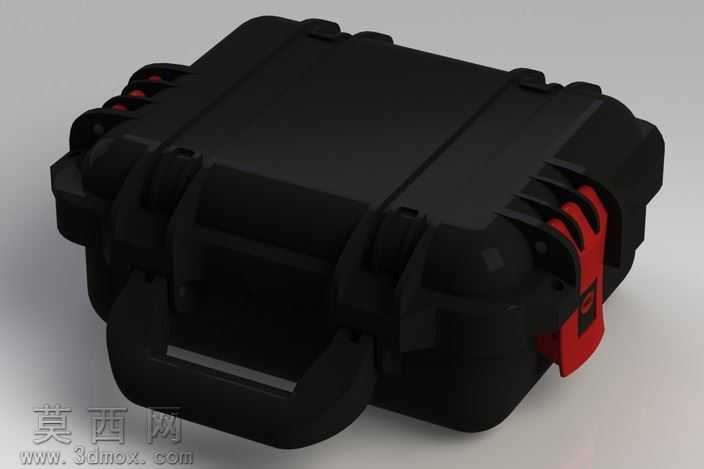

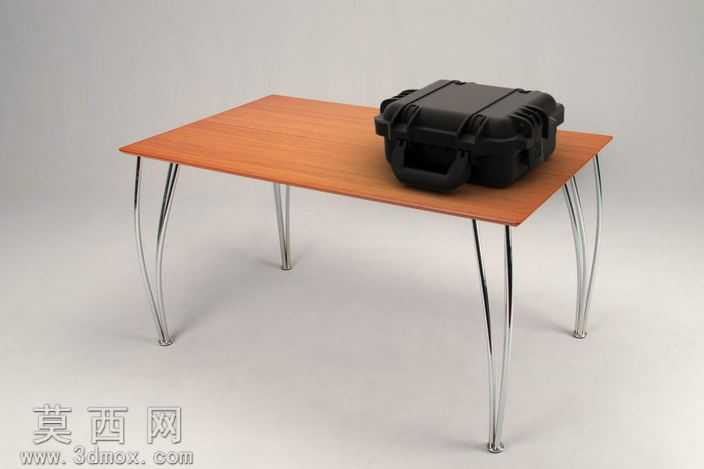

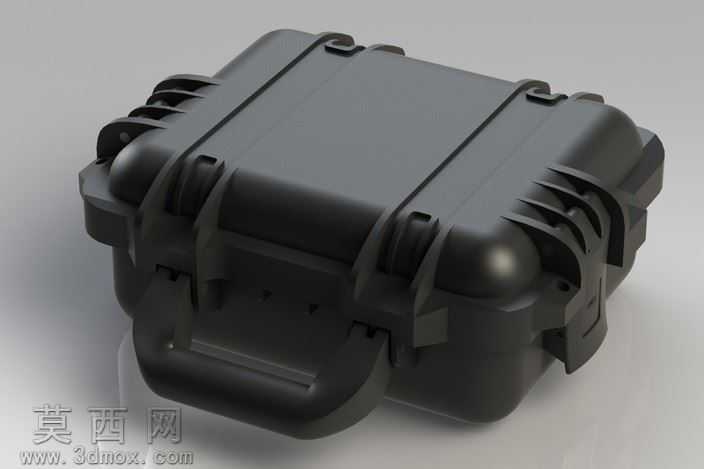

本作品为鹈鹕风暴系列iM2050气密防护安全箱的三维建模设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于实物测绘的尺寸数据绘制箱体主体的基础草绘，通过拉伸、抽壳特征构建箱体的中空容纳腔体，严格把控箱体壁厚的均匀性，确保后续结构强度与注塑成型工艺的可行性。针对箱体边角的防撞加强结构，采用多段放样与圆角过渡组合的建模方式，还原防护箱高抗冲击的外形特征，边角处的加厚凸筋结构单独做拔模处理，匹配实际生产的脱模需求。箱盖与箱体的铰接结构采用装配体环境下的关联建模，确保合页转轴的同轴度公差控制在合理范围内，开合动作无结构干涉。侧面的红色锁扣结构单独拆分建模，还原锁扣的卡扣斜面、防滑纹理与扳动把手的弧度，通过装配约束模拟锁扣扣合时的压紧行程，保证锁止状态下箱盖与箱体的密封面能够完全贴合，实现气密防护的功能需求。箱体正面的一体式提手采用曲面扫描建模，贴合人手握持的弧度，提手与箱体连接的转轴位置做了加厚加强处理，避免承重时出现结构断裂。渲染阶段采用Keyshot完成材质与场景搭建，箱体主体采用高强度改性PP塑料材质，调整材质的粗糙度与哑光颗粒感，还原工程塑料的真实质感，红色锁扣部分采用添加了抗UV助剂的改性PP材质，适当提高材质的色彩饱和度与表面光泽度，与黑色箱体形成清晰的视觉区分。箱体表面的防滑凸纹通过凹凸贴图实现细节表现，避免实体建模带来的面数过多问题，同时保证视觉上的真实感。场景搭建采用浅灰色纯色背景，搭配柔和的三点布光，主光从侧上方打亮箱体的主体结构，辅光弱化阴影的死黑区域，轮廓光勾勒箱体的边缘线条，突出防护箱硬朗的工业质感与结构细节。设计过程中重点考量了气密防护箱的核心功能需求，在箱盖与箱体的贴合位置预留了密封胶条的安装槽位，建模时精准控制槽位的深度与宽度，匹配标准发泡橡胶密封条的尺寸，确保扣合后能够实现防水防尘的气密效果。箱体外侧的多个加强筋结构按照受力路径排布，在跌落冲击时能够有效分散应力，提升箱体的抗损毁能力，整体建模过程严格遵循工业产品设计的规范，所有结构特征都对应实际产品的功能需求，没有冗余的装饰性结构，完整还原了这款风暴防护箱的工业设计特点与结构特性。
