木工手动弓形线锯三维结构设计

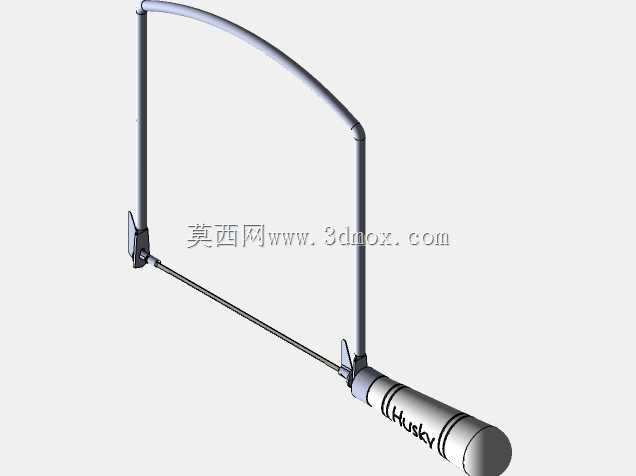

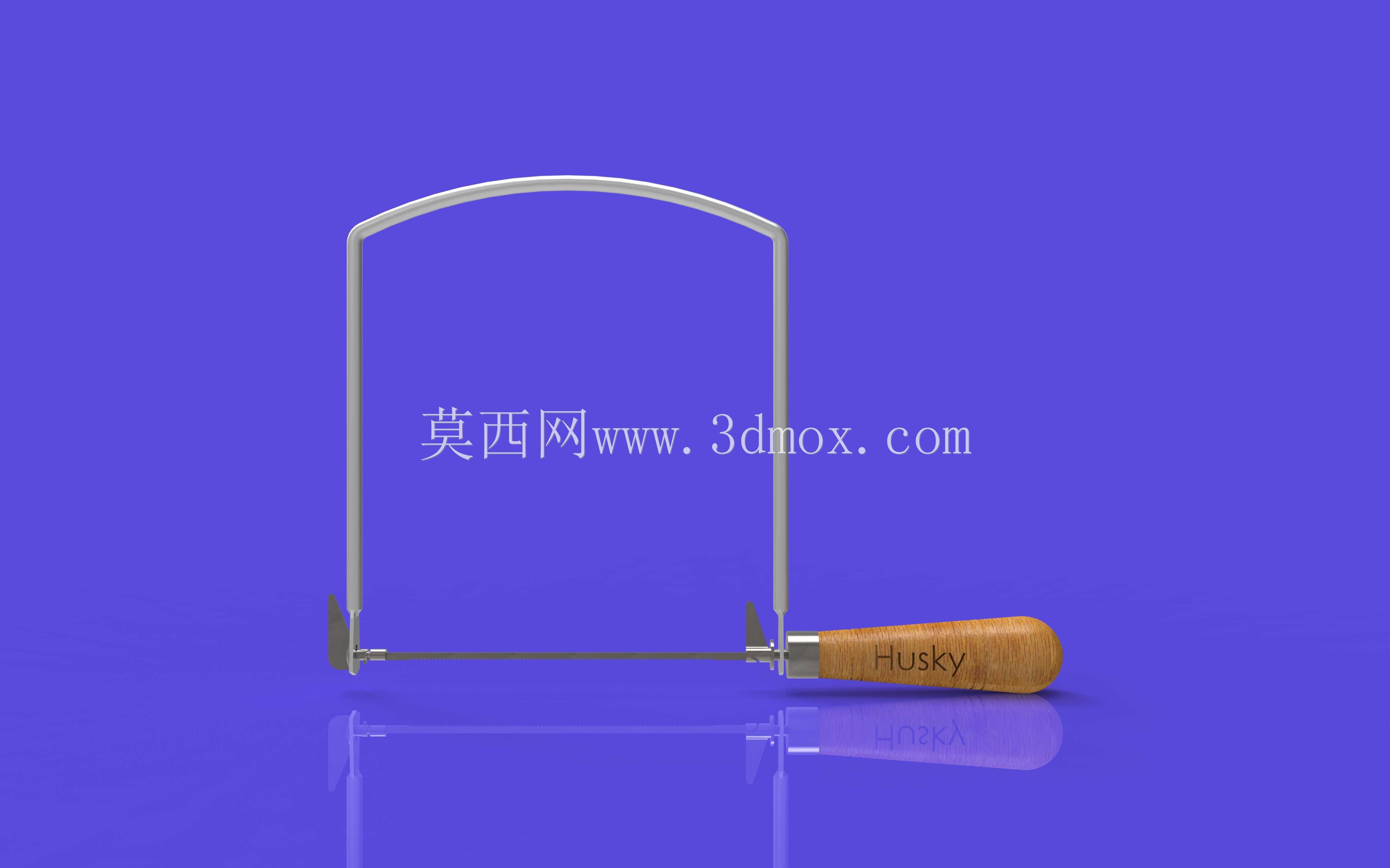

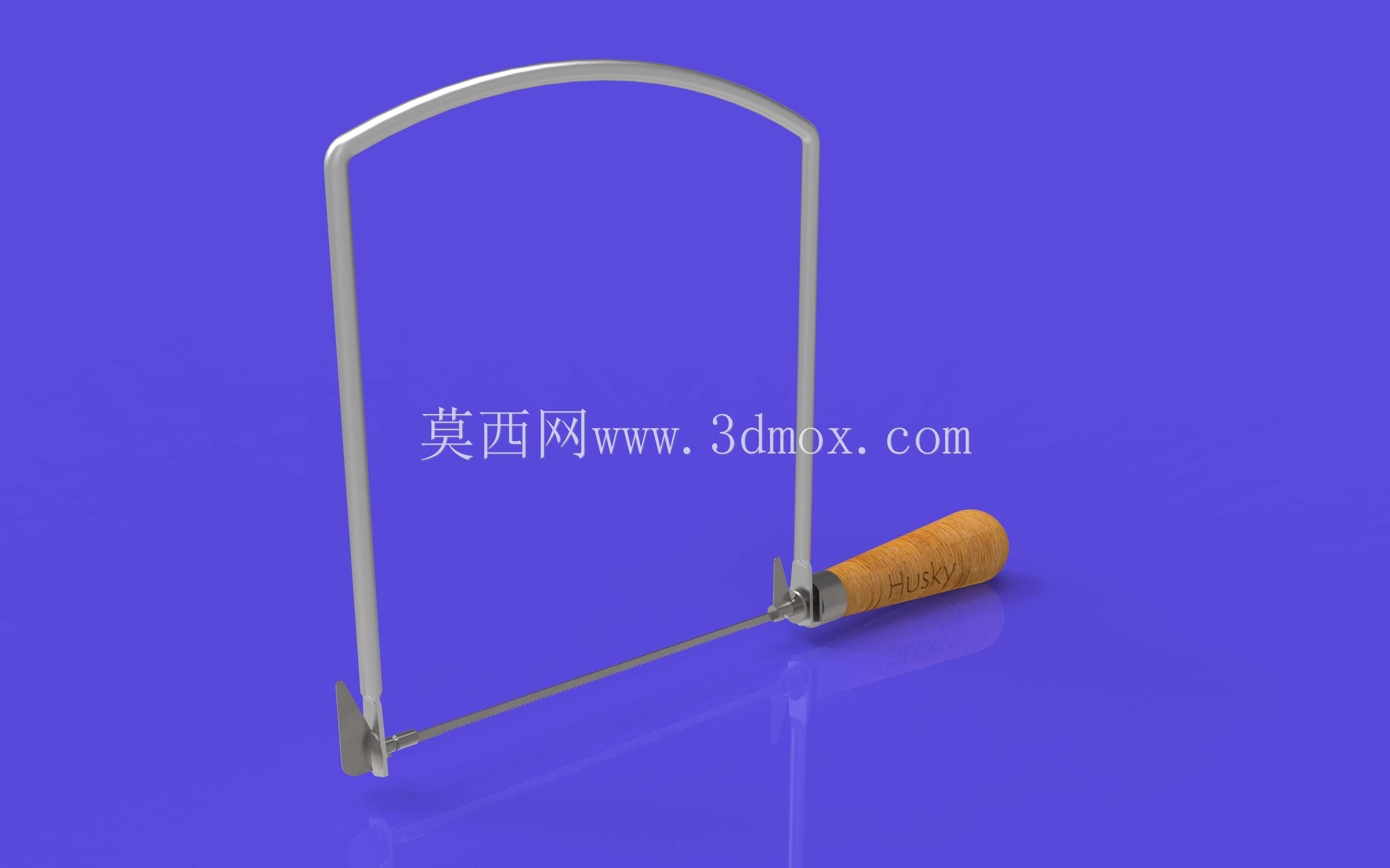

　　这款手动弓形锯的三维建模完全围绕木工精细加工的实际作业需求展开，在结构设计阶段优先考虑了手持操作的人机工程适配性，没有照搬通用手锯的框架结构。从实际应用场景来看，这类工具主要面向木工造型加工、模型制作、细木作开料等需要做复杂轮廓切割的工序，尤其是加工带内凹轮廓、异形开孔的工件时，普通框锯、板锯无法深入内部走刀，而这款弓形锯的U型架体留出了足够的走刀避让空间，锯条张紧后可以沿着预设的曲线轨迹进给，不会出现架体剐蹭工件已加工面的问题。

　　设计过程中首先确定了握柄的形态与安装角度，握柄采用符合手掌抓握弧度的曲面造型，握持区域做了防滑纹理处理，安装时与锯条张紧方向呈12度夹角，这个角度是经过多轮手持操作模拟确定的，手腕保持自然伸展状态就能完成进给施力，长时间作业不容易出现腕部劳损。架体部分采用冷弯成型的弹性金属材质，整体呈对称的U型结构，两个支臂的平行度公差控制在0.2mm以内，避免锯条张紧后出现侧向偏移，导致切割面出现斜口。架体顶端的弧形过渡段做了等强度设计，在保证张紧时架体有足够刚度、不会出现过量形变的前提下，尽可能降低架体自重，减少手持操作的负重感。

　　锯条的固定结构采用快拆式锁紧设计，不需要额外工具就能完成锯条的更换与张紧度调节，锁紧块的咬合面做了滚花处理，张紧后锯条的夹持力足够承受常规切割进给的拉力，不会出现锯条滑脱、崩断的问题。锯条本身采用细齿高速钢材质，齿距设置为1.2mm，适合切割软硬木、薄塑料、轻金属薄板等多种材质，切割时排屑顺畅，不容易出现卡锯的情况。

　　从安装边界与尺寸适配来看，这款手锯的整体纵深长度控制在320mm，架体开口高度为210mm，最大可切割深度达到200mm，能够满足绝大多数细木作、模型制作的加工尺寸需求，握柄直径最大处为35mm，适配不同手掌大小的操作人员抓握。在三维建模过程中，所有配合面都做了公差匹配设计，握柄与金属架体的连接位置设置了定位止口，装配后不会出现松动转动的问题，架体表面的圆角过渡全部做了R2以上的倒角处理，没有尖锐棱角，避免操作过程中划伤手部。

　　实际使用过程中，操作人员可以根据切割轮廓的走向调整持锯角度，架体的轻量化设计让单手持锯也能灵活控制走刀方向，加工内孔时只需要预先在工件上钻一个可供锯条穿过的小孔，将锯条穿过小孔后再锁紧张紧，就能完成内部封闭轮廓的切割，这是普通手持锯无法实现的功能。相比电动曲线锯，这款手动弓形锯不需要电源供给，作业时没有振动与噪音，加工薄型、易碎裂的工件时更容易控制进给量，不会出现工件崩边、锯穿的问题，非常适合精细加工场景使用。建模时对所有受力部位都做了结构强度校核，架体在最大张紧力状态下的形变量小于0.3mm，完全能够满足手动切割作业的刚度要求，不会因为长期使用出现架体变形、锯条跑偏的问题。
