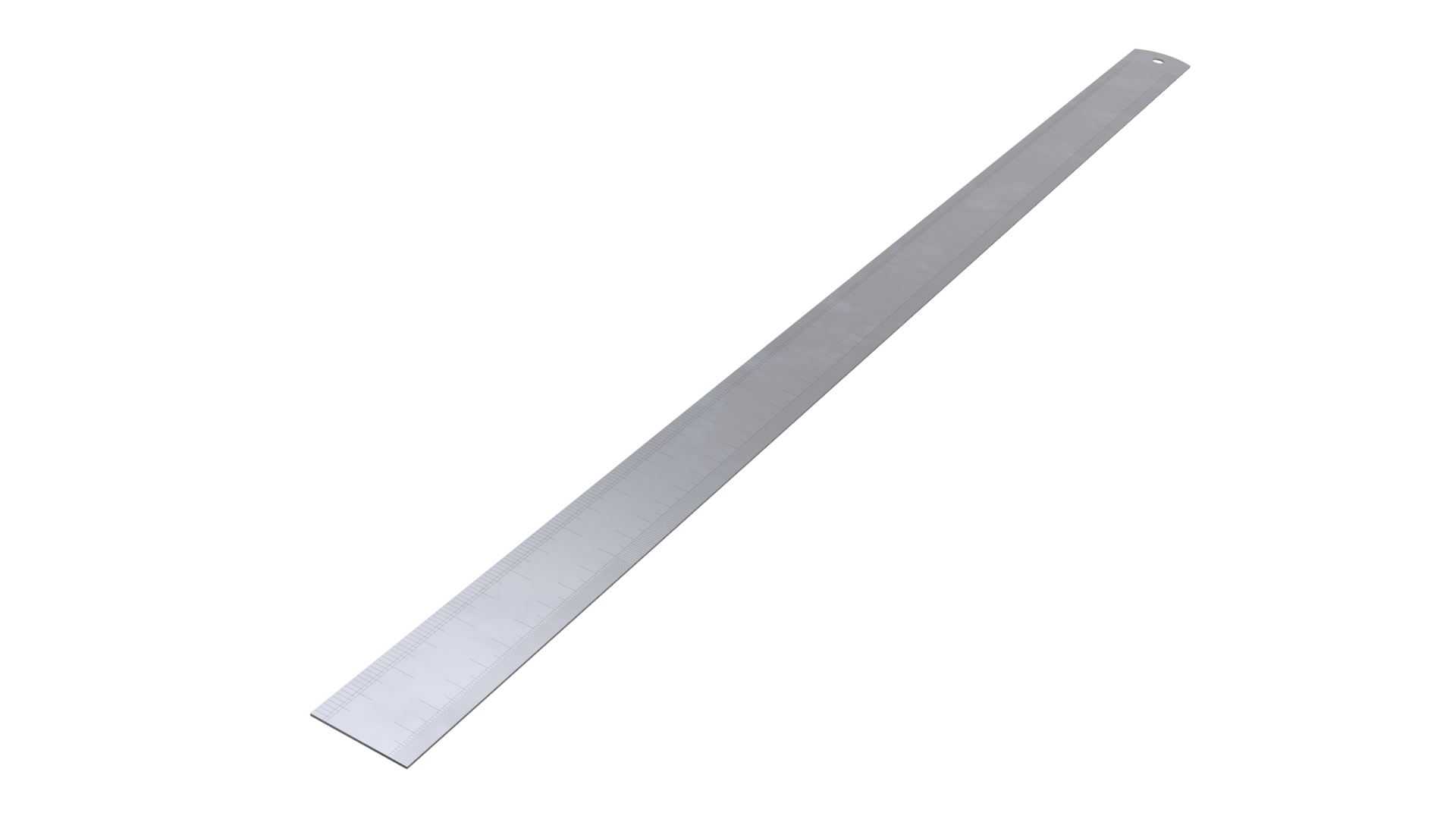

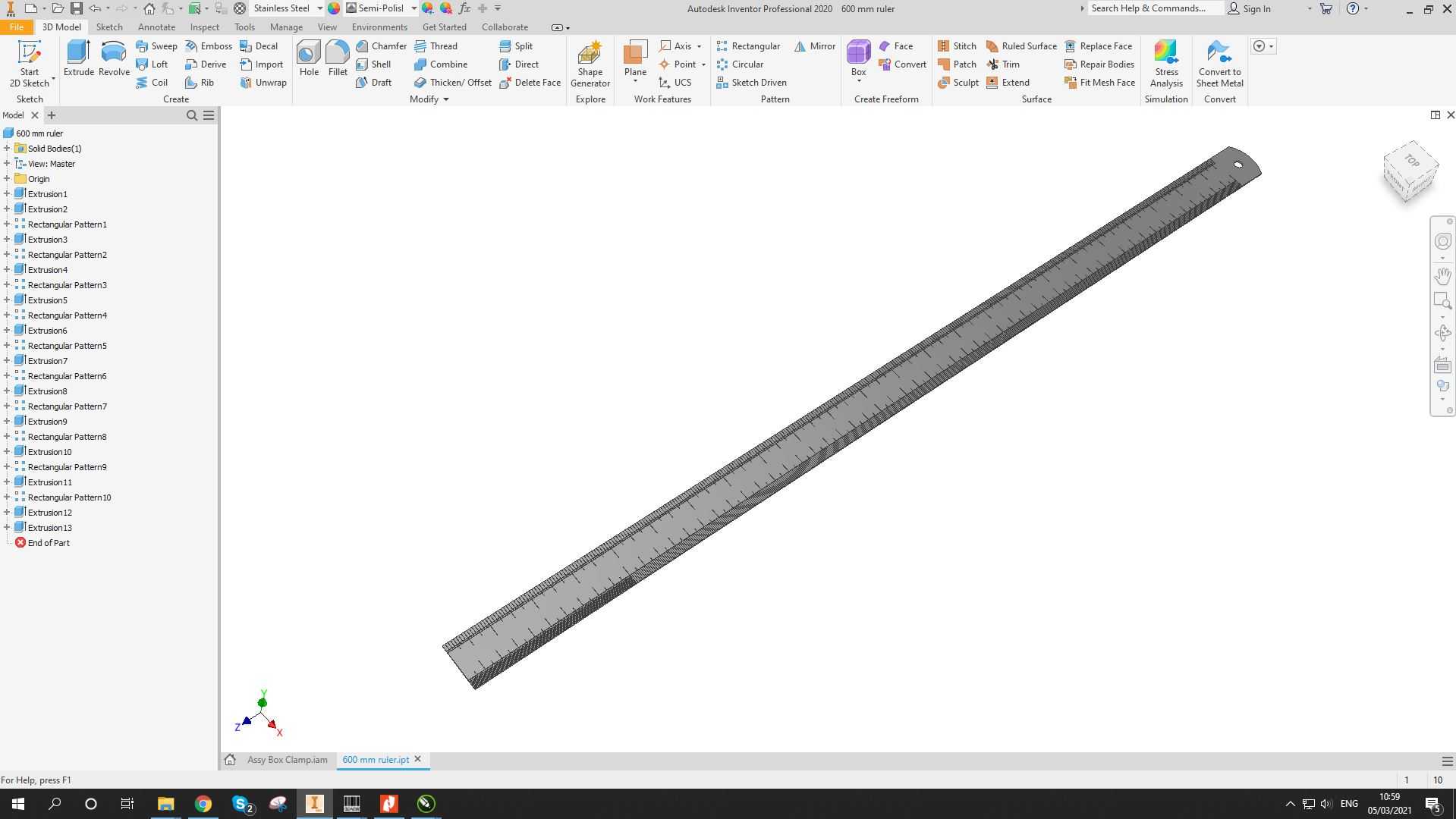

600毫米量程钢槽直尺三维建模

这款600毫米量程的钢槽直尺，是机械加工、五金装配、建筑装潢、木工制作等场景中常用的长度测量与划线基准工具，在日常生产作业里承担着平直度校验、长度尺寸核验、工件划线定位、装配对齐参考等核心作用，相比普通薄钢尺，钢槽结构的设计大幅提升了尺身的抗弯折性能，即使在大跨度测量场景下也能保持较好的平直度，避免因尺身形变带来的测量误差。从实际使用场景来看，这类长量程钢直尺常被用于钣金下料时的划线标记、设备安装时的水平对齐参考、长尺寸工件的初检尺寸核验、木工开料时的直线导向，也可配合塞尺完成工件平面度、缝隙宽度的检测作业，是生产车间、装修现场、维修工位都十分常用的基础量具。在产品功能特性上，这款钢槽直尺采用凹槽型截面设计，尺身主体为长条形平直结构，一端预留有悬挂孔，方便日常收纳悬挂，避免尺身长期平放受压产生形变；尺身的测量面做了平直度强化处理，刻度沿尺身测量边均匀排布，能够满足常规精度要求下的长度测量需求，钢槽的结构设计让尺身拥有更高的结构强度，相比同厚度的平板钢尺，抗扭、抗弯折能力提升明显，在手持测量长尺寸工件时，尺身中部不易下垂弯曲，能够更好地贴合被测工件表面，保障测量结果的可靠性。在设计思路上，建模过程优先保障尺身的平直度参数，严格控制尺身测量边的直线度公差，截面的槽型结构做了等壁厚处理，既保证结构强度，也避免不必要的材料浪费；悬挂孔的位置设置在尺身端部的非测量区域，不会对刻度区间造成遮挡，同时孔位做了圆角处理，避免应力集中导致的端部开裂风险；尺身的棱边做了微小的倒角处理，既避免使用过程中锐边划伤操作人员，也能让尺身更好地贴合被测工件表面，减少测量间隙带来的误差。从外形尺寸与安装边界来看，这款直尺总有效测量长度为600毫米，槽型截面的宽度、深度都按照常规手持操作的人机尺寸设计，握持时手感贴合，不会因为截面过窄导致硌手，也不会因为截面过宽影响划线、测量时的视线对齐；整体结构无多余突出部件，平放时能够稳定贴合在平整工作台面，收纳时可悬挂也可平放在工具柜的层架中，不需要预留额外的安装避让空间，适配常规工具柜、工具挂板的收纳尺寸要求，无论是现场流动作业还是固定工位使用都十分便捷。
