注塑件尺寸检测专用定位测量规

这款测量规主要应用于注塑生产车间的制程品质管控环节，针对批量产出的注塑结构件做快速尺寸符合性校验，是注塑生产现场品质巡检、工序首件确认、成品入库全检环节的专用检具，能够替代传统通用卡尺、高度尺的多点测量作业，大幅提升注塑件尺寸检测的效率，降低一线质检人员的测量操作门槛，避免人工多点测量带来的读数误差与操作偏差。

从实际用途来看，它可以对注塑件的关键装配位尺寸、凸柱位置度、卡槽开口宽度、侧壁平行度等核心管控尺寸做一次性通止校验，检测时仅需将待检测注塑件对准规体定位面放置，观察各检测位与工件的贴合状态、插销通过状态即可快速判定工件是否合格，单工件检测耗时可控制在两秒内，适配注塑机台旁的快速抽检需求，能够及时发现注塑工艺参数偏移导致的尺寸超差问题，避免批量不合格品流入下道装配工序。

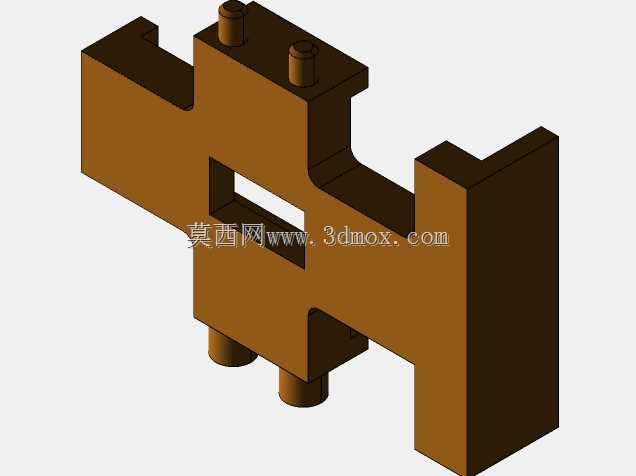

功能特性上，规体采用一体化块状结构设计，整体刚性充足，长期使用不易产生形变，四个圆柱检测销分别对应注塑件上的四个装配柱孔位，可同步校验孔位的位置度与孔径尺寸；规体中部的镂空让位槽能够避开注塑件表面的加强筋、凸台等非检测结构，避免检测过程中刮伤工件表面，同时减少规体与工件的接触面积，取放工件更加顺畅；规体两侧的定位挡边形成了稳定的定位基准面，工件放置时无需反复调整位置即可对准检测位，操作容错率高。

设计思路上，整体遵循检具设计的基准统一原则，将注塑件的装配基准面作为检测定位基准，确保检测状态与工件实际装配状态一致，避免基准转换带来的测量误差；所有检测棱边都做了微小倒角处理，既不会因为锐边磨损影响检测精度，也能避免检测时刮伤操作人员与工件表面；检测销与规体主体采用过盈配合装配，连接牢固无松动，长期反复插拔使用也不会出现销位偏移。

安装与使用边界方面，这款测量规属于手持便携式检具，无需额外固定安装，可直接放置在质检工作台、注塑机台旁的操作台上使用，整体外形适配成人单手握持操作，使用时仅需保证工作台面平整无杂物即可，不需要配套其他辅助检测设备；规体的检测位公差根据对应注塑件的尺寸公差做匹配设计，能够精准区分合格与超差工件，不会出现误判、漏判的情况。
