带阶梯轴段外螺纹连接紧固轴件结构

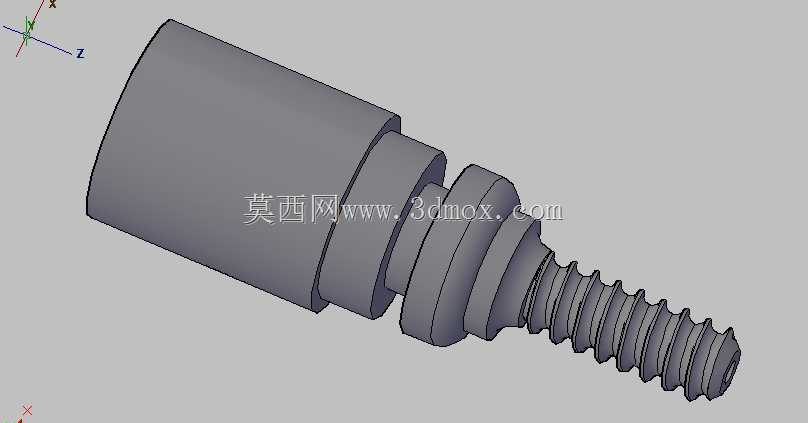

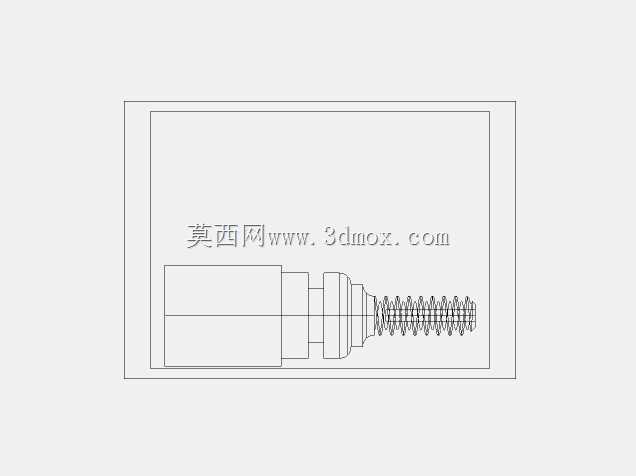

该轴件属于机械连接领域常用的紧固类构件，主要应用在需要轴向定位、螺纹锁紧配合的装配场景中，常见于小型机电设备内部组件连接、工装夹具定位模块、轻工机械传动端的锁紧结构，也可作为非标自动化设备里的调节螺杆配套基座使用，承担轴向传力、部件定位、螺纹锁紧防松的核心作用。从功能特性来看，构件一端为大直径光轴圆柱段，可作为装配时的插接定位基准，与对应安装孔形成间隙或过渡配合，保证装配同轴度；中间依次设置多段直径递减的阶梯轴环，每一段轴环都可作为轴向定位的支撑面，抵靠不同厚度的被连接件，实现多层叠装零件的轴向位置限定，避免装配后零件出现轴向窜动；末端为连续的外螺纹段，可配套对应规格的螺母，通过螺纹旋合产生的轴向压紧力，将套设在阶梯轴段上的所有被连接件牢牢压合在大直径轴段的端面，实现可靠的紧固连接。设计过程中，首先根据实际承载的轴向拉力大小确定螺纹段的公称直径与螺距，保证螺纹啮合强度满足受力要求，避免受力后螺纹滑牙失效；再根据需要叠装固定的零件内孔直径，匹配设计各段阶梯轴的外径尺寸，每段轴的长度则对应被连接件的厚度，预留合适的装配间隙，同时在轴环过渡处设置微小的倒角，避免装配时锐边刮伤零件内孔，也能引导零件顺利套入；大直径光轴段的长度根据安装基座的厚度确定，保证插接后轴段端面与安装面齐平，不会出现凸起干涉周边其他构件的情况。外形尺寸方面，整体为同轴回转体结构，最大直径位于左端光轴段，从左到右轴径逐段递减，末端螺纹段为整体最小直径段，整体轴向长度适配常规小型装配空间的安装边界，安装时仅需将大直径段插入对应基座孔，依次套入待固定零件后旋紧螺母即可完成装配，不需要额外的复杂定位工装，装配效率较高，同时阶梯轴环的结构可省去多个调整垫片的使用，直接通过轴环端面实现零件的轴向定位，减少装配累积误差，提升整体连接结构的稳定性。
