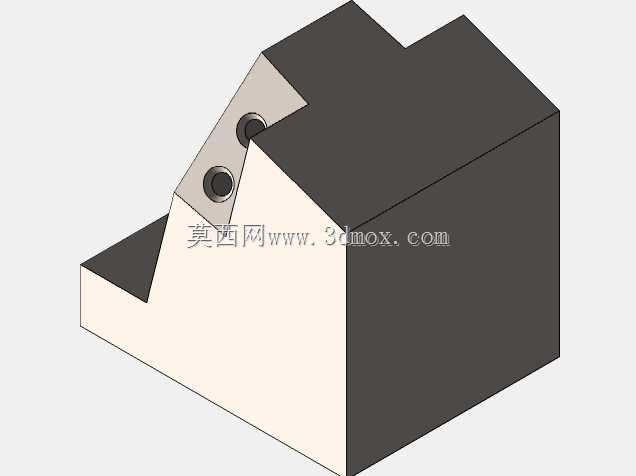

斜面安装式双孔定位压紧基座结构

该结构属于机械工装领域常用的定位压紧类基座构件，主要应用在小型工件装夹工位、生产线旁随行夹具、检具定位模块等场景中，承担斜向定位与辅助压紧的功能，可在空间受限的安装区域内，为待加工或待检测工件提供稳定的斜向支撑与固定点位，避免工件在加工、检测过程中出现位移、偏斜问题，保障工序精度。从功能特性来看，该构件采用分体组合式结构，主体基座为带斜向切面的块体结构，斜面上安装有带两个同轴安装孔的压紧镶块，两个安装孔可适配标准紧固件，既可以通过紧固件将镶块牢牢固定在基座斜面上，也可穿过孔位连接外部压头或定位销，实现对工件的多点位压紧定位；基座的底部与侧立面均为平整加工面，可直接贴合在工装台的T型槽安装面、设备工作台立面或其他工装基板上，无需额外加装过渡连接件即可完成固定，适配性较强。在设计思路上，该结构充分考虑了斜向装夹的空间避让需求，将基座主体设计为带阶梯缺角的块体，缺角位置可容纳工件的突出结构，避免装夹时与工件发生干涉；斜向镶块的安装角度经过匹配计算，可让压紧力的方向垂直指向工件的定位基准面，减少装夹过程中的分力损耗，保障压紧力的有效传递，同时双孔的排布间距经过优化，既保证了镶块自身的连接强度，也预留了足够的紧固件操作空间，方便现场装配与后期维护更换。从外形尺寸与安装边界来看，该构件整体为紧凑型块体结构，基座的长宽高尺寸适配小型工装的安装空间，底部安装面的平面度、镶块安装面的角度公差均按照工装类零件的常规精度要求设计，安装时仅需保证基座贴合面与安装基准面完全贴合，按照对角顺序拧紧紧固件即可完成装配，不需要复杂的调平工序；镶块上的两个安装孔为标准通孔，可适配常用规格的内六角圆柱头螺钉，安装边界预留了足够的扳手操作空间，可在狭窄的工装内部完成拆装操作，适配多品种小批量生产场景下的快速换型需求。
