适配AR15的.223口径闪存树形配件

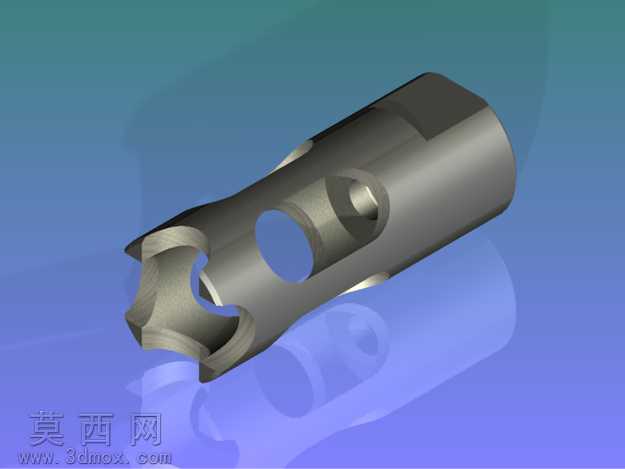

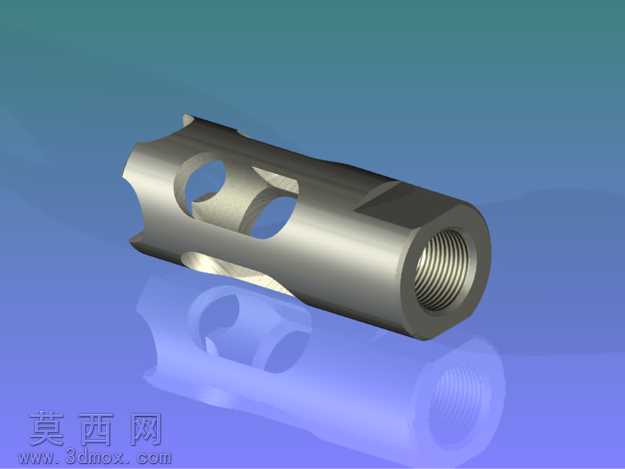

本模型为适配AR15平台的.223口径闪存树形枪械配件，建模阶段采用SolidWorks完成全参数化结构设计，首先以1/2-28螺纹的标准牙型参数为基准，绘制螺纹基体的回转截面，通过螺旋扫描命令生成连续的啮合螺纹特征，保证配件可直接旋入对应规格的枪械腔体内完成装配，无需额外适配结构。建模过程中对配件主体的柱形基体进行多轮特征切除，首先完成两端对称的异形卡槽结构绘制，通过拉伸切除命令生成与枪械内部定位结构匹配的卡合槽位，再对侧面的镂空减重孔进行阵列排布，在保证结构强度的前提下尽可能降低配件自重，同时对所有棱边进行0.2mm半径的圆角倒钝处理，避免尖锐边角造成装配划伤或使用隐患。材质设定阶段选用枪械配件常用的不锈钢材质，在渲染环节调整金属材质的粗糙度参数至0.15，反射率设置为0.8，模拟经过表面磷化处理后的哑光金属质感，同时对镂空结构的内壁添加轻微的切削纹理贴图，还原真实机加工后的表面细节。结构设计上充分考虑配件的实际使用场景，主体壁厚均匀控制在1.8mm，既保证螺纹连接部位的结构强度，又避免壁厚过大导致的重量超标，侧面的异形开孔同时兼顾减重与辅助定位功能，可配合专用工具完成快速拆装。渲染阶段采用三点布光方案，主光源从侧上方45度角照射，突出金属表面的切削纹理与结构轮廓，补光从另一侧打亮暗部细节，避免镂空区域出现死黑，背景选用中性灰色调，最大程度凸显配件本身的金属质感与结构细节，最终渲染效果可清晰展示配件的所有结构特征与装配关系，为后续的实物加工或装配验证提供精准的三维参考。
