FSAE赛车转子装载环形法兰结构件

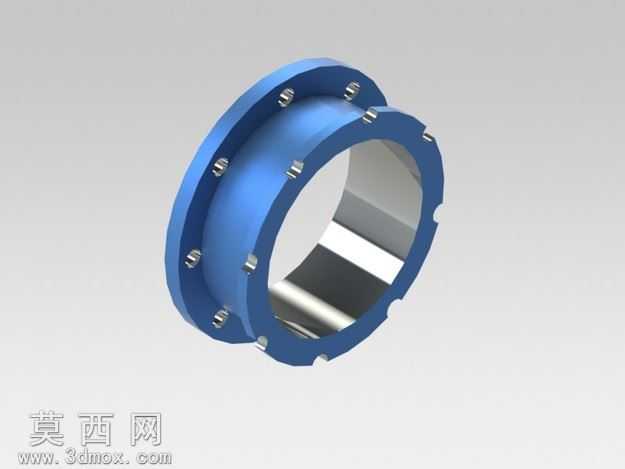

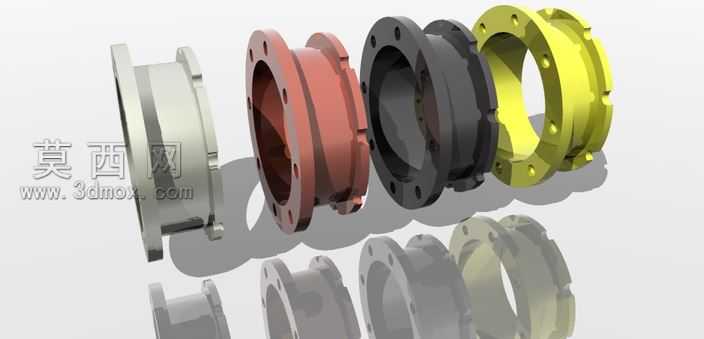

本作品为FSAE方程式赛车配套的转子装载环形结构件，整体采用三维参数化建模方式完成设计，建模过程中以实际赛事使用的转子装载结构为原型，按照等比例缩小的设计逻辑进行尺寸校准，保证结构比例与实际应用部件完全一致。建模阶段首先绘制环形主体的截面草图，通过旋转特征生成基础环状基体，随后在法兰端面上进行孔位阵列设计，按照均匀分布的原则排布安装孔位，同时在环形侧壁设计定位卡槽结构，用于转子装配过程中的径向限位，避免转子运转过程中出现周向偏移。材质渲染阶段选用金属磨砂质感的铝合金材质，还原赛事部件常用的轻量化金属材质特性，调整材质的粗糙度、金属度参数，模拟实际机加工后表面的细微颗粒质感，同时添加柔和的环境光遮蔽效果，突出法兰端面、安装孔、定位卡槽的结构层次，让整体结构的细节呈现更加清晰。结构设计上充分考虑转子装载的装配需求，环形内孔尺寸与转子外径采用间隙配合公差，法兰端面的安装孔位与配套基座的孔位完全对应，侧壁的定位卡槽深度经过反复校核，既保证装配时的定位精度，又不会影响转子的正常运转。设计思路围绕FSAE赛事部件轻量化、高精度的核心需求展开，在保证结构强度的前提下尽可能缩减不必要的冗余结构，环形主体的壁厚经过力学仿真验证，能够承受转子运转过程中产生的径向载荷与轴向冲击力，法兰边缘做倒角处理，避免装配过程中出现锐边划伤的问题，整体结构兼顾实用性与工艺性，可直接用于3D打印验证或机加工生产，也可作为FSAE赛车动力系统相关结构设计的参考案例。
