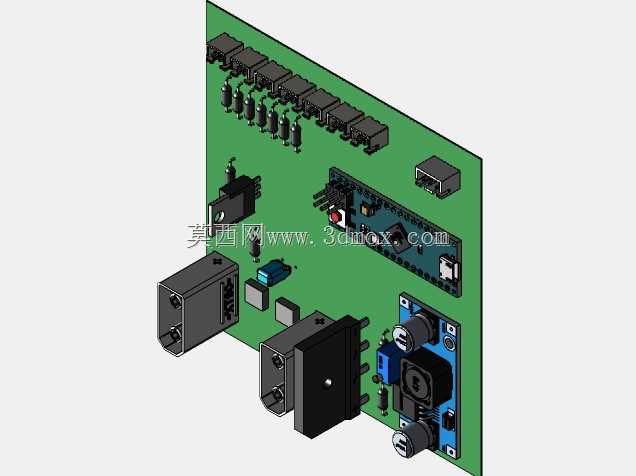

高压电池Arduino控制BMS电路板结构

该结构对应高压储能场景下的电池管理硬件载体，主要适配多串组高压动力电池组的状态管控需求，常见于中小型储能电站、低速电动载具、备用高压电源系统等应用场景，承担电池组运行状态的实时采集、异常防护、充放电管控核心作用，是高压电池组安全稳定运行不可或缺的核心硬件单元。从实际用途来看，该硬件可实现单体电池电压采集、回路电流检测、电池温度监测、充放电回路通断控制、异常状态告警等核心功能，能够有效避免高压电池组出现过充、过放、过流、过热等危险工况，延长电池组整体循环使用寿命，保障高压供电回路的运行安全性。从功能特性来看，该电路板采用模块化布局设计，板载集成多组电压采样接插件，可对应连接多串单体电池的采样线路，实现每一节电池的电压精准采集；板载预留电流检测模块安装位，可搭配分流器或霍尔传感器实现回路电流的实时测算；设置多组外接接口，可分别连接充放电控制回路、温度采集探头、通讯传输模块，实现与上位控制系统的数据交互；板载电源处理模块可将高压电池组的电压转换为板载芯片所需的低压供电，保障控制电路稳定运行。从设计思路来看，整体布局遵循强弱电分离原则，高压大电流回路与低压信号采样回路分区排布，减少大电流通断过程中对微弱采样信号的电磁干扰；接插件统一布置在板卡边缘位置，方便外部线束的连接与后期维护；核心控制模块采用独立区域布置，周边预留散热空间，避免功率器件发热影响控制芯片的运行稳定性；接口位置匹配常规电池包的内部走线方向，减少线束弯折与交叉，降低装配难度。从外形尺寸与安装边界来看，该板卡采用矩形PCB结构，整体厚度适配常规工业板卡安装间隙，板边预留标准安装孔位，可直接通过铜柱固定在电池包内部的安装支架上；板载最高器件为外接接插件与功率接口，整体凸起高度控制在常规电池包内部的预留空间范围内，不会与电池包外壳、内部电芯产生结构干涉；所有外接接口的插拔方向均朝向板卡外侧，装配完成后无需拆解板卡即可完成所有外部线束的连接与调试，适配电池包批量装配的生产工艺要求。
