基于Arduino的高压锂电池BMS监测控制板

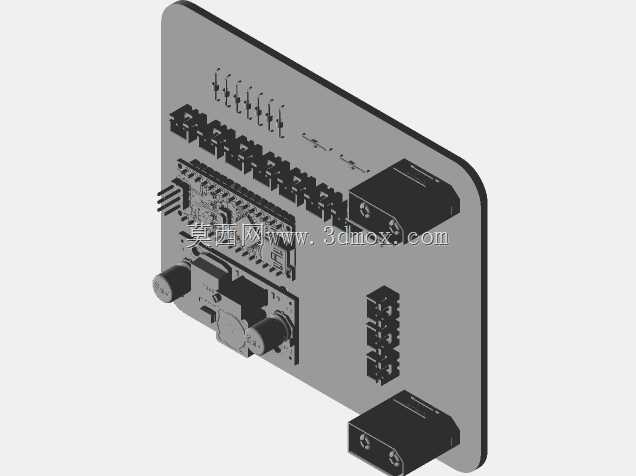

这套基于Arduino开发的高压锂电池监测系统原型，主要面向多串18650锂离子电池组的运行状态管控场景，可适配小型储能电站、低速电动载具、便携高压供电设备等场景下的电池组运维需求，核心作用是实时采集电池组运行过程中的核心参数，规避过充、过放、过流、温度异常等风险，保障高压电池组的运行安全与使用寿命。从功能特性来看，这套监测系统集成了多通道电压采集回路、电流采样模块、温度检测接口与外接通讯端口，可同步采集每一串电芯的实时电压、电池组总回路电流、关键节点温度数据，内置的控制逻辑可在参数超出安全阈值时触发保护动作，切断充放电回路，同时预留的外接端口可将运行数据上传至上层管控设备，实现电池组状态的可视化监控。在设计思路上，整套系统采用模块化布局思路，核心控制板居中布置，高压接线端子分置板体上下两端，实现高压动力回路与低压信号回路的物理隔离，减少强电对采样信号的电磁干扰；板载的接插件全部采用防呆设计，避免安装过程中出现接线反接的问题；所有采样线路都做了等长处理，保证多串电芯电压采集的同步性与精度，减少采样误差带来的管控误判。从安装边界来看，整套监测板采用平板式安装结构，板体边缘做了圆角处理，避免安装过程中划伤操作人员或周边线材，整体厚度控制在常规工业控制板的适配范围内，可直接嵌入电池组的安装仓内，不需要额外预留过多的安装空间；板上的接插件全部朝向板体外侧排布，接线操作时不需要额外拆解周边结构，后期维护更换时可直接插拔端子完成拆装，大幅降低现场运维的操作难度。在实际应用中，这套系统可根据不同串数的高压电池组灵活调整采样通道数量，适配不同电压等级的锂电池组使用需求，板载的状态指示灯可直观展示当前系统的运行状态，现场巡检人员不需要外接设备就可快速判断系统是否处于正常工作状态，有效提升电池组日常运维的效率。
