卧式双进料口桨叶式搅拌设备结构设计

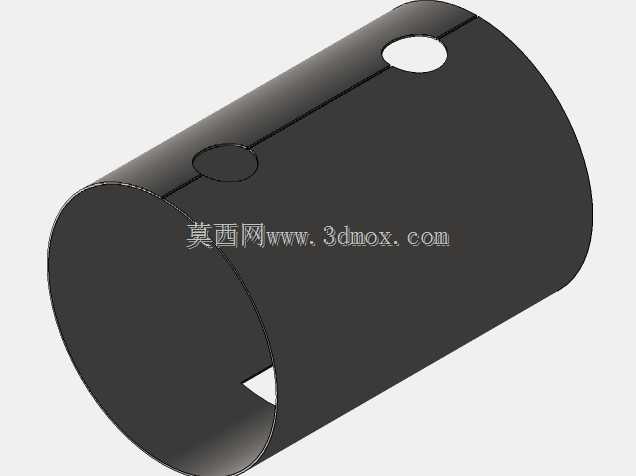

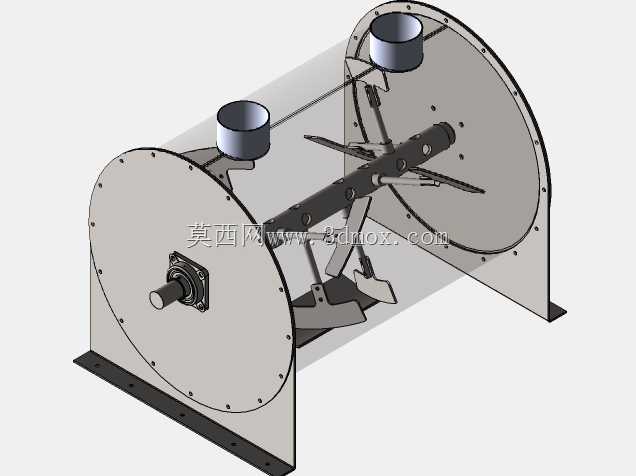

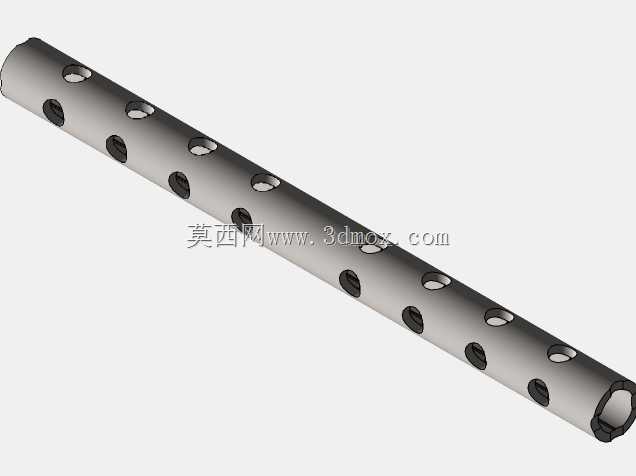

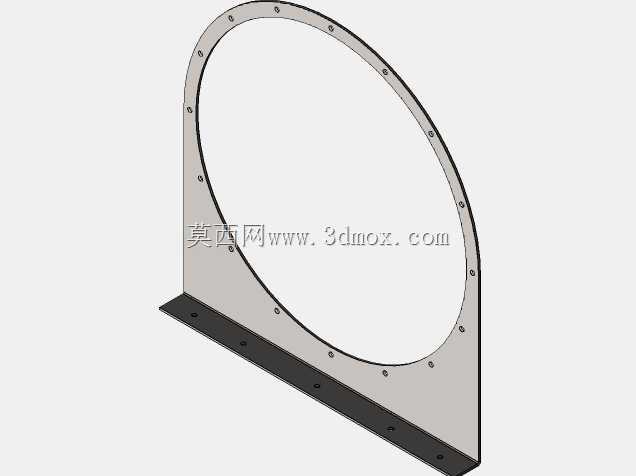

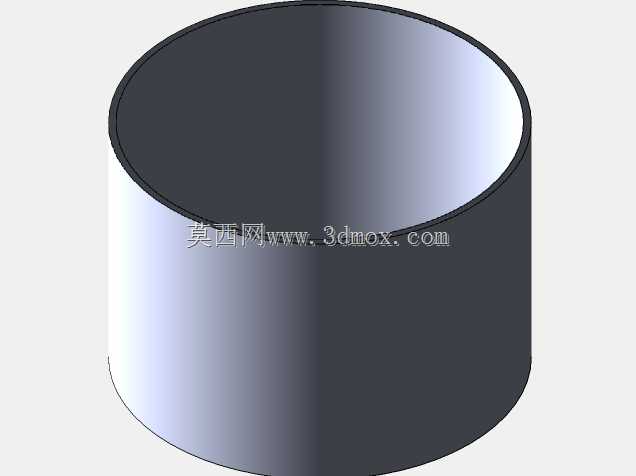

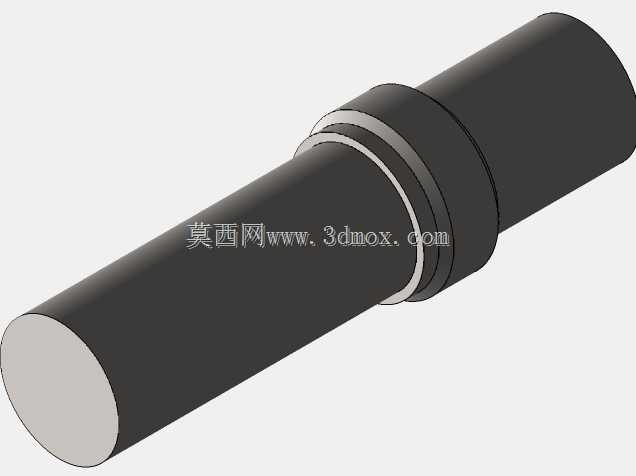

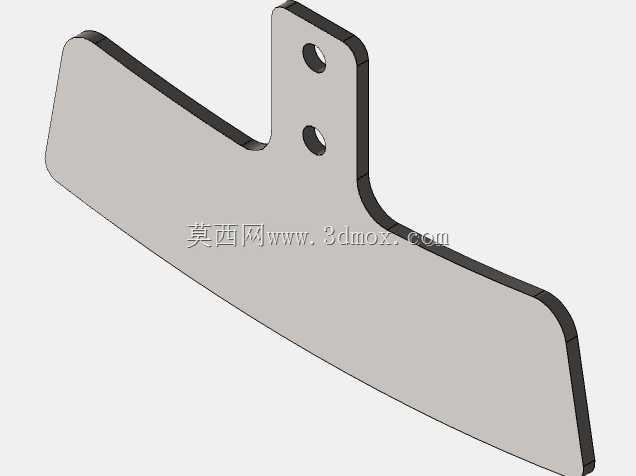

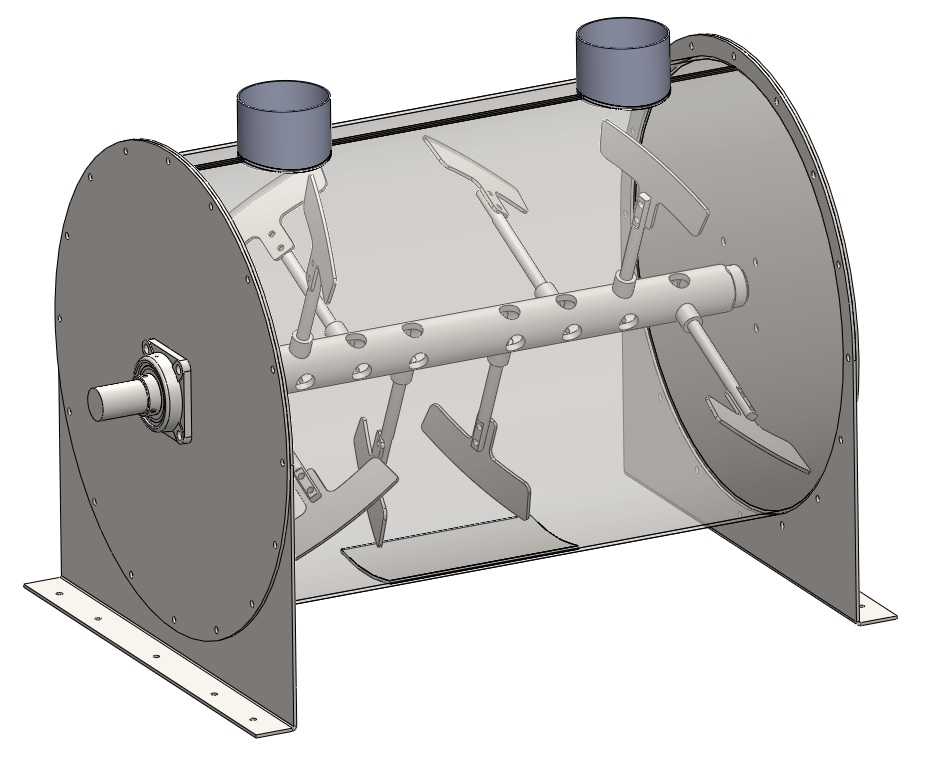

该搅拌设备主要应用于粉体、颗粒状物料的均匀混合作业场景，常见于建材加工、饲料生产、化工原料预处理等生产环节，可实现两种及以上不同物性物料的快速分散与均匀拌合，避免物料分层、团聚等混合不均问题，保障后续生产工序的原料一致性。设备整体采用卧式圆筒形腔体结构，腔体两端采用圆形端板密封，底部设置对称式支撑安装脚，可直接通过螺栓固定于生产车间的设备安装平台，无需额外搭建复杂支撑框架，安装边界适配常规中小型生产工位的空间尺寸，腔体顶部设置两个独立进料口，可同时完成两种不同物料的同步投料，减少投料等待时长，提升连续生产的作业效率。核心搅拌组件采用贯穿式主轴设计，主轴通过带座轴承固定于两端端板中心位置，一端伸出腔体作为动力输入端，可直接与减速驱动单元连接，主轴表面沿轴向交错布置多组不同角度的搅拌桨叶，桨叶采用倾斜式安装角度，在主轴转动过程中，可同时带动腔体内部物料做周向翻动与轴向对流运动，既能够将腔体内壁附近的物料刮送至腔体中心区域，也可推动物料沿轴向往复移动，消除腔体内的搅拌死角，让不同密度、不同粒径的物料在短时间内实现充分混合，桨叶与主轴采用可拆卸式连接结构，可根据实际搅拌物料的磨损情况单独更换受损桨叶，降低设备后期维护成本。腔体底部预留有出料接口位置，可搭配插板阀或蝶阀实现混合完成物料的快速卸料，整体结构设计充分考虑了实际生产中的操作便捷性与维护便利性，腔体侧壁采用圆弧过渡设计，无物料残留的直角死角，日常清理作业仅需打开端板即可完成内部桨叶与腔壁的清洁，适配多品种物料切换生产的使用需求。支撑脚的安装孔位采用长圆孔设计，可在安装过程中微调设备固定位置，降低安装基础的施工精度要求，适配不同现场的安装条件。
