JS500型双卧轴混凝土搅拌设备结构设计

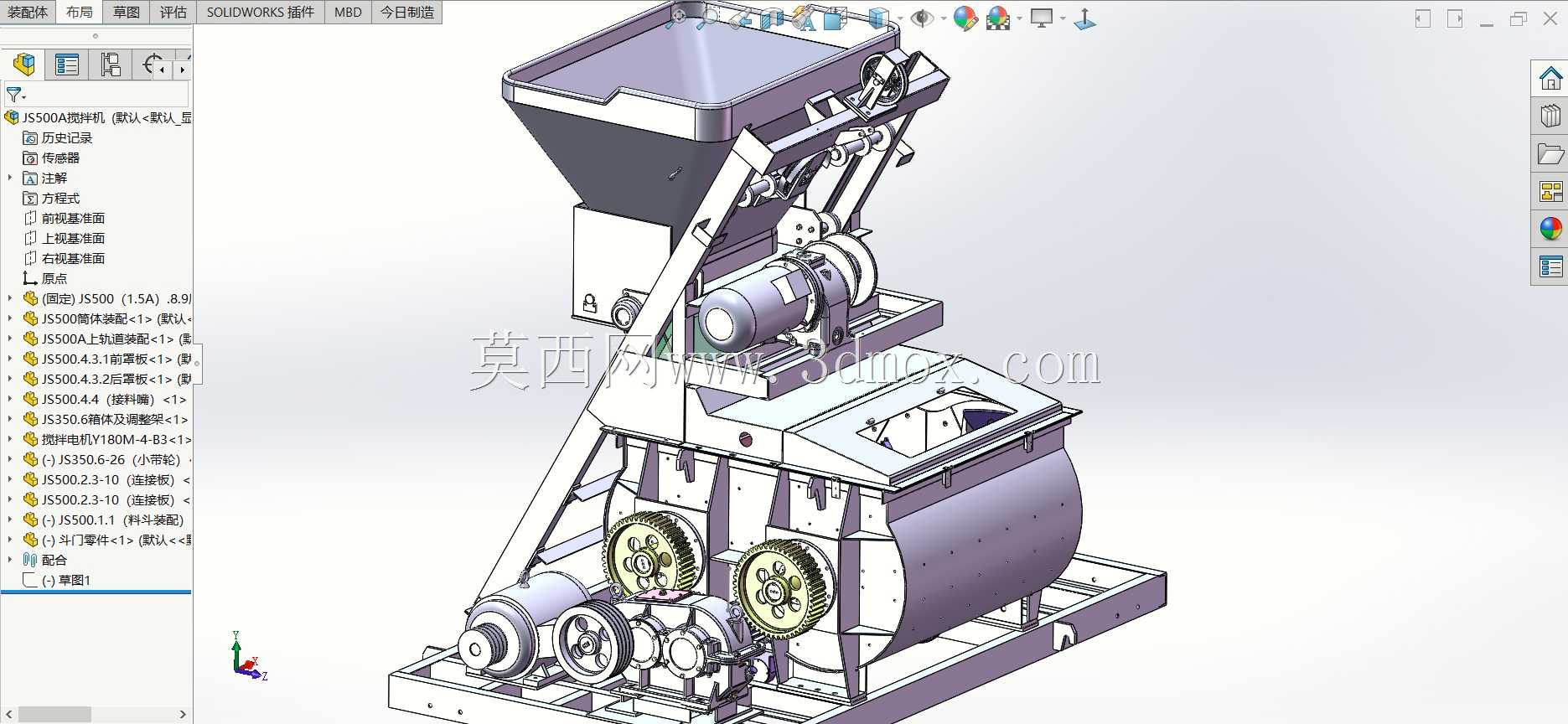

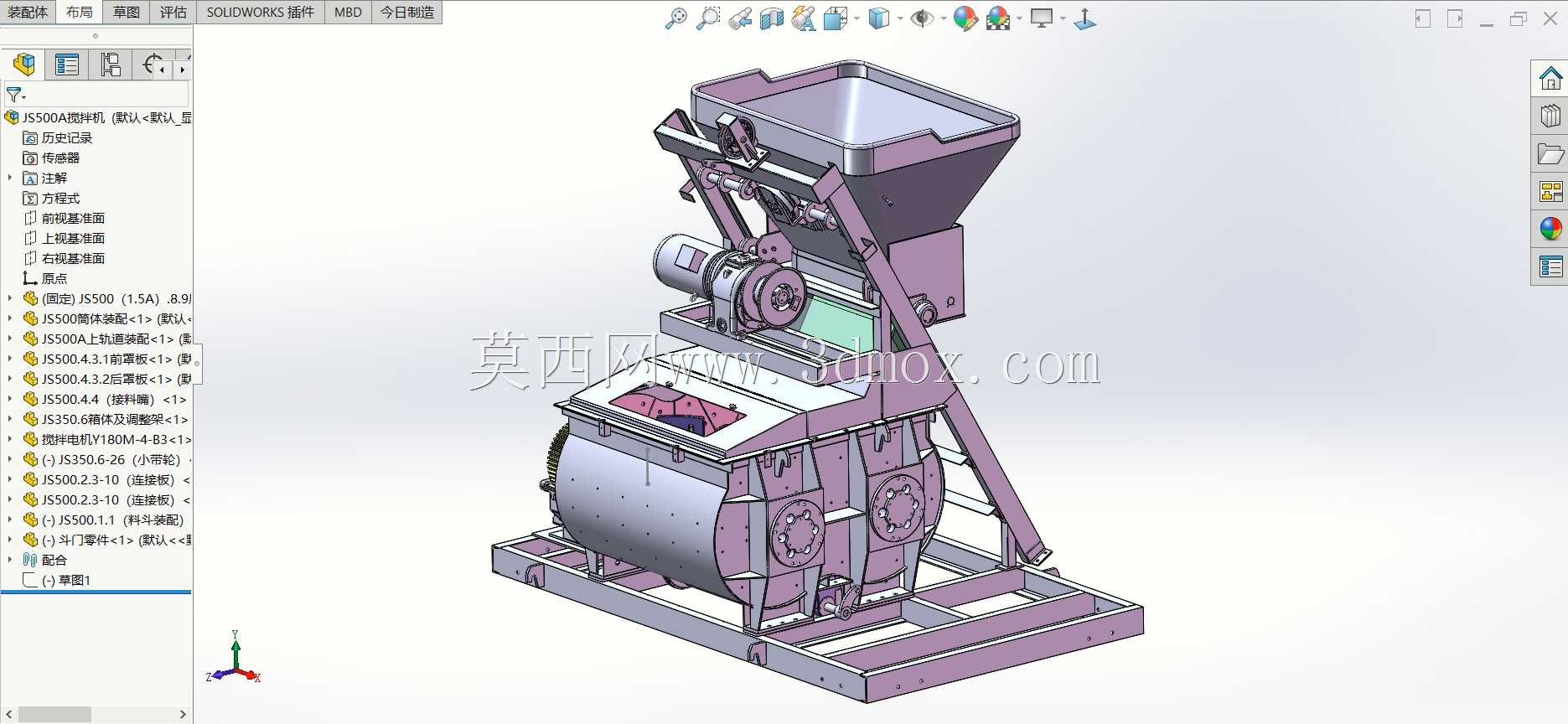

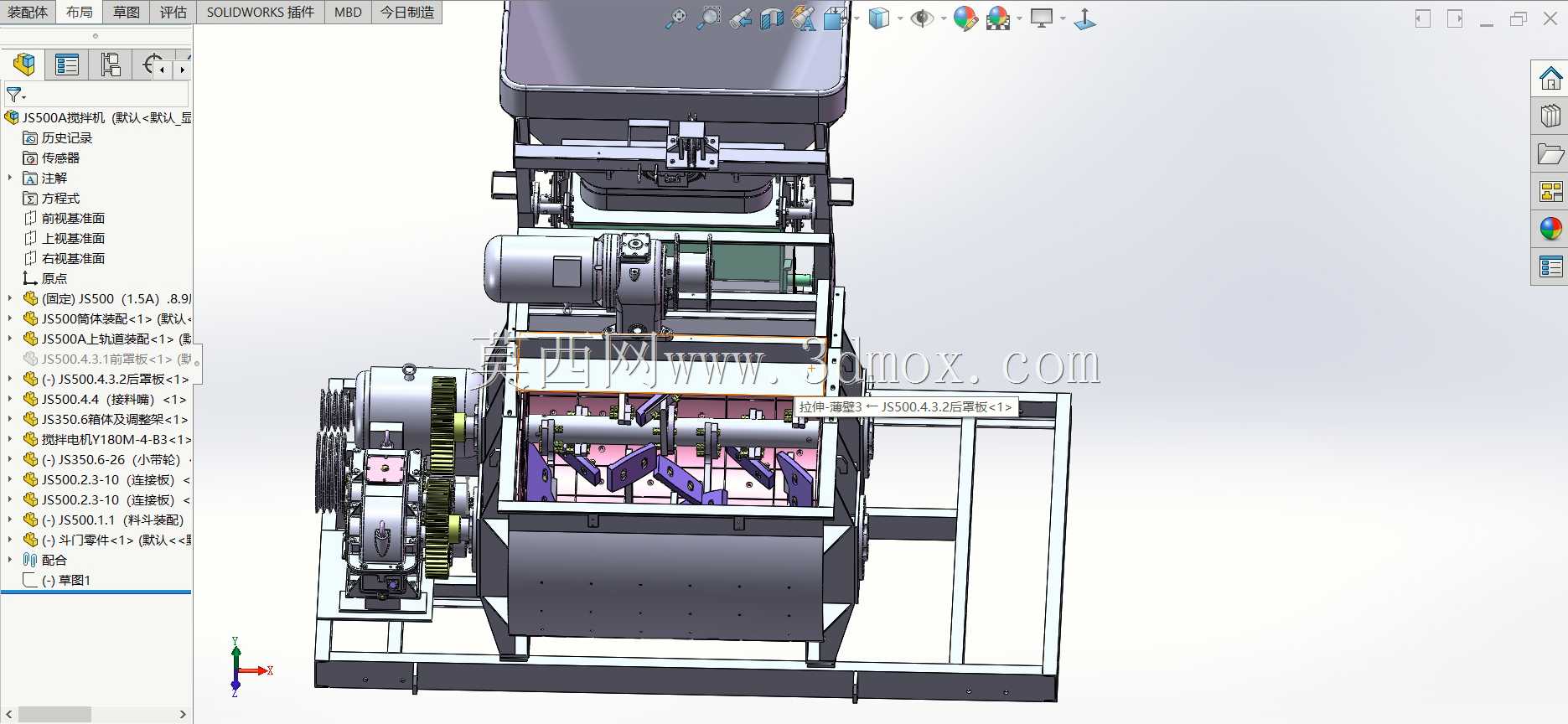

这款JS500型双卧轴混凝土搅拌设备，是中小型工程建设场景中应用极为广泛的核心拌合作业装备，常作为小型商混站、乡镇基建项目、农村自建房施工、道路修补作业、预制构件厂的核心拌料主机使用，能够适配干硬性混凝土、塑性混凝土、流动性混凝土、轻骨料混凝土及各类砂浆的拌合作业需求，单批次额定出料容积可达500升，每小时理论生产能力在20-25立方米区间，完全匹配中小型施工场景的连续供料节奏，避免大产能设备的资源浪费，也不会因产能不足拖慢施工进度。从整体结构设计来看，设备采用上料、搅拌、机架一体化集成的布局思路，上部为倾斜式料斗提升上料机构，通过卷扬驱动结构将骨料、水泥等物料从地面料位提升至搅拌仓上方投料口，料斗的倾斜角度经过反复校核，既保证上料过程无物料撒漏，又尽可能压缩设备整体占地空间，料斗边缘设置的耐磨衬板结构，可有效抵御骨料卸料时的冲击磨损，延长易损件更换周期。中部核心搅拌单元采用双卧轴平行布置的搅拌轴结构，轴上交错安装角度经过动力学优化的搅拌叶片，搅拌作业时两根轴反向同步旋转，带动叶片对仓内物料形成强烈的径向剪切、轴向对流运动，能够在极短时间内将不同配比的物料拌合均匀，不会出现局部结块、拌合不均的问题，搅拌仓内壁同样铺设可更换的耐磨衬板，抵御砂石物料的长期冲刷磨损，仓体侧面设置的检修口可方便日常维护与叶片更换作业。驱动单元布置在搅拌仓侧方，通过减速机构将动力传递至两根搅拌轴，传动结构紧凑，传动效率高，同时设置有过载保护结构，避免卡料时对电机、传动部件造成冲击损坏。下部采用型钢焊接的整体式机架，机架的受力点经过有限元分析优化，所有承重梁均对应设备的核心载荷位置布置，既保证整体结构的刚性，避免作业过程中的剧烈晃动，又尽可能减少冗余钢材用量，控制设备整体自重。设备的安装边界经过合理规划，整机占地尺寸适配中小型施工场地的摆放需求，不需要额外做复杂的混凝土基础，仅需平整硬化地面即可完成固定安装，上料斗的地面投料高度符合人工或小型装载机上料的作业高度，不需要额外搭建上料平台，出料口高度可直接匹配小型机动翻斗车、手推车的接料高度，减少物料中转环节。设备整体的防护设计充分考虑工地作业的复杂环境，所有传动部件均设置有安全防护罩，避免工地扬尘、雨水进入传动结构，同时防止作业人员误触转动部件引发安全事故，料斗提升机构设置有防坠落保险装置，即使出现牵引绳失效的极端情况，也能将料斗锁止在轨道上，杜绝安全隐患。
