L型折弯带槽金属专用连接固定件

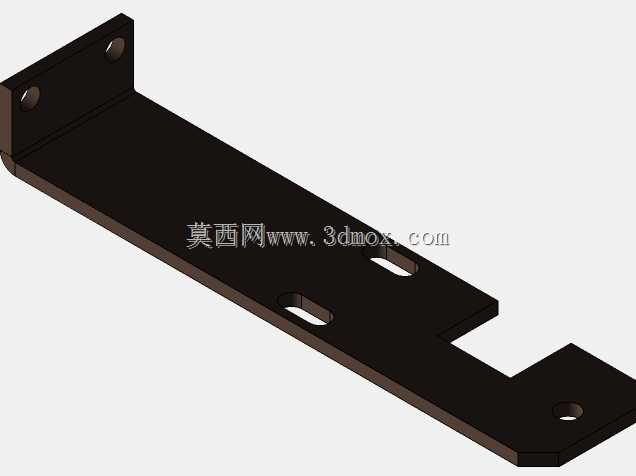

这款L型折弯金属连接构件，主要应用于工业设备机架搭建、自动化生产线工位辅件固定、小型机电设备的跨面连接场景，可实现两个垂直安装面之间的刚性衔接，解决不同朝向安装基准之间的载荷传递问题，常见于电子组装线工装架、小型输送设备侧边支架、非标设备内部组件的定位安装环节，能够替代多块拼接板件减少装配累计误差，提升连接部位的结构稳定性。构件整体采用等厚薄金属板材一体折弯成型，折弯处做了圆角过渡处理，避免应力集中导致的板材开裂，同时去除折弯锐边防止装配过程中划伤操作人员。构件一端为垂直安装面，开设两个同轴圆形安装孔，可通过螺栓与垂直基准面完成锁固，孔位间距经过标准化匹配，适配常见的工业铝型材端面孔距、小型方钢机架的安装孔位，无需额外扩孔即可完成对位装配。构件主体水平段延伸出适配的安装长度，板面上开设两个长圆形调节腰孔，腰孔的长度方向沿构件延伸方向布置，允许装配过程中沿长度方向微调安装位置，抵消加工或装配带来的位置偏差，降低对安装基面的加工精度要求，提升现场装配的容错率。构件末端为切角处理的安装端头，开设单个圆形定位孔，可与待固定的功能组件完成锁接，端头的切角设计能够避让相邻安装位的凸起结构，避免装配干涉，同时缩减端头多余材料，在保证结构强度的前提下降低构件整体重量。设计过程中充分考量了安装边界限制，垂直安装面的高度控制在适配常规型材槽宽的范围内，水平段的宽度避开了相邻管线、组件的排布空间，腰孔的宽度适配常用规格的连接螺栓，所有孔位的边缘都做了沉孔处理，保证螺栓锁固后端头不突出板面，不会剐蹭周边走线或移动部件。构件整体的折弯角度严格控制在90度，保证两个安装面的垂直精度，避免安装后出现组件偏斜，板材厚度经过载荷校核，能够承受常规静态挂载与小幅振动工况下的载荷，不会出现长期使用后的折弯变形问题，表面做发黑防锈处理，适配车间多尘、少量油污的工作环境，延长构件的使用寿命。
