TR8梯形螺纹主轴防齿隙消隙螺母结构

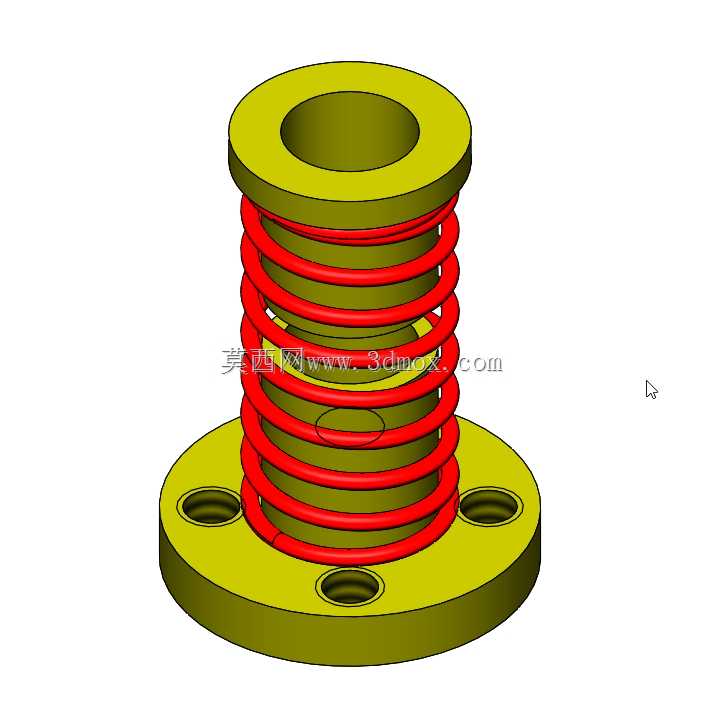

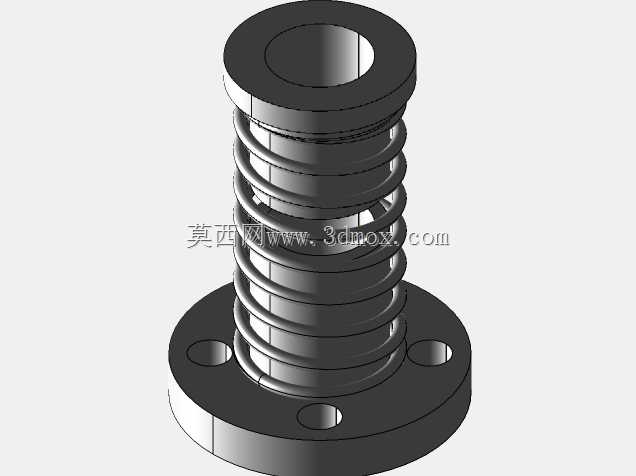

这款防齿隙螺母主要适配TR8规格梯形螺纹传动主轴，广泛应用在轻载直线传动场景中，常见于桌面级传动设备、小型线性滑台、进给机构等需要消除螺纹传动回程间隙的工况下，解决普通梯形螺母因螺纹配合间隙带来的传动反向空程、定位精度不足的问题。在实际设备运行中，普通梯形螺纹螺母在频繁正反转传动时，螺纹牙侧的配合间隙会导致主轴反向动作时出现空行程，直接影响传动定位精度，长期磨损后间隙还会进一步扩大，而这款带预紧结构的防齿隙螺母通过内置弹簧的持续预紧力，让两段配合螺母的螺纹牙侧始终分别贴紧主轴螺纹的两个对应牙面，从结构上消除轴向配合间隙，即使螺纹出现少量正常磨损，弹簧的预紧行程也能自动补偿磨损量，长期保持稳定的无隙传动状态，大幅提升传动系统的重复定位精度。从设计思路来看，整体采用分体式螺母配合外置预紧弹簧的结构，下部为带安装法兰的基座螺母，上部为活动配合螺母段，红色螺旋弹簧套在两段螺母的外侧，两端分别抵接上部螺母的顶面凸台和下部法兰的安装面，持续提供轴向预紧推力，让两段螺母产生轴向相对位移，自动填补螺纹配合的侧隙，这种开放式外置弹簧的设计相比内置弹簧结构更便于观察弹簧状态，也能避免弹簧卡入螺纹缝隙影响传动，同时弹簧不与螺纹直接接触，减少了弹簧磨损带来的金属碎屑污染传动副的问题。安装边界上，下部法兰为圆形三孔安装结构，三个安装沉孔沿法兰圆周均匀分布，可直接通过螺栓固定在设备安装面板上，法兰外径适配常规TR8传动机构的安装开孔尺寸，整体轴向总长度适配常见的小型滑台安装空间，螺母内孔为标准TR8梯形螺纹，可直接与对应规格的T型丝杆配合无需额外改装，上部螺母的外径与弹簧内径匹配，对弹簧起到径向限位作用，避免弹簧在压缩过程中出现径向偏斜脱出的问题，整体结构没有复杂的异形零件，加工和装配难度低，后期维护更换弹簧也十分便捷，不需要完全拆解传动机构即可完成预紧部件的维护。在实际使用中，这种预紧式防齿隙螺母相比滚珠螺母成本更低，同时具备一定的抗污染能力，在有少量粉尘的工况下也能稳定工作，不会像滚珠丝杠副那样对异物敏感容易出现卡顿，非常适合对成本敏感、传动载荷不大但需要消除回程间隙的轻载直线传动场景。
