多型号兼容温湿度传感模块结构设计

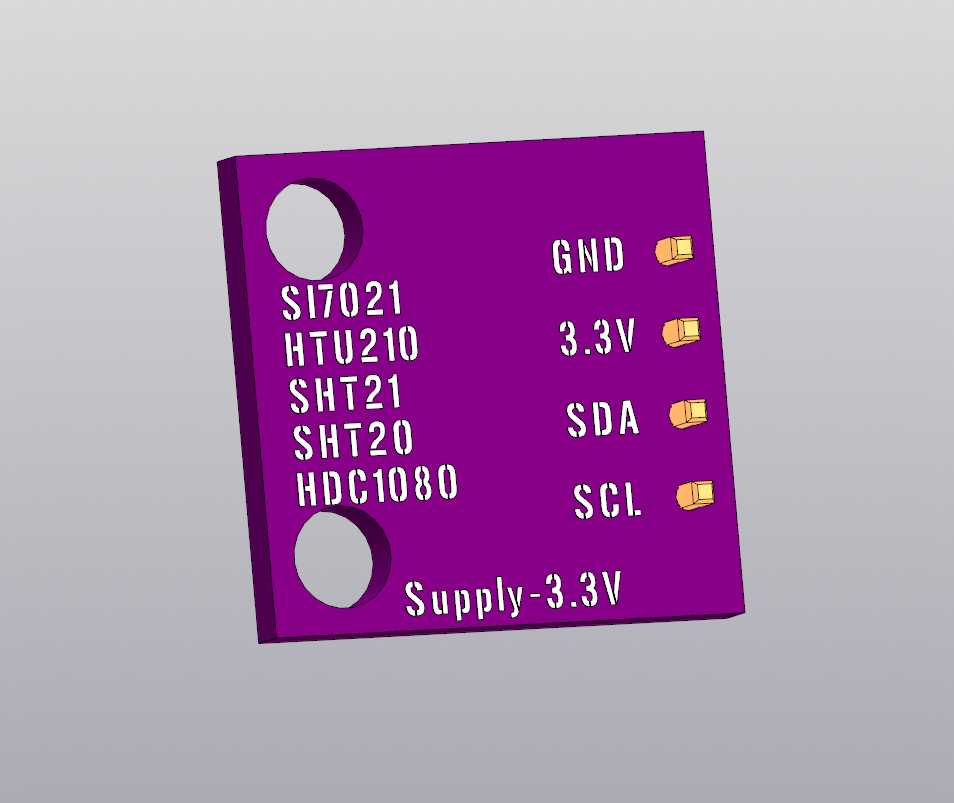

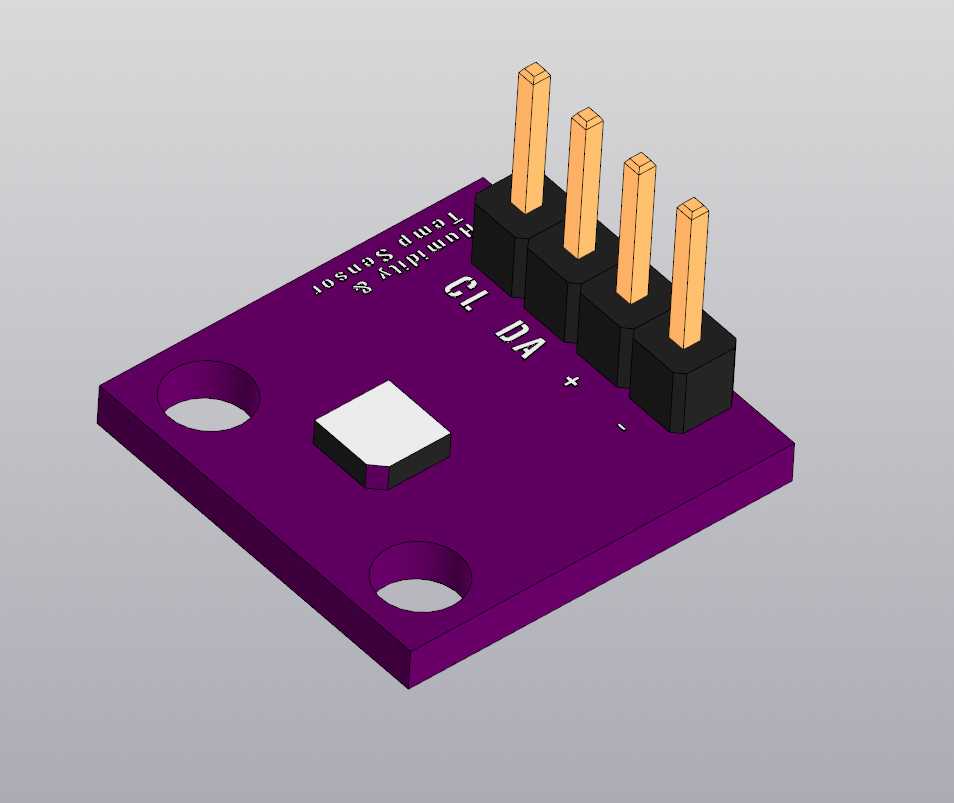

这款温湿度传感模块的三维结构设计，面向工业环境监测、智能家居环境调控、农业大棚温湿度采集、消费电子外设拓展等多场景应用需求，可适配多款主流数字温湿度传感芯片的硬件搭载需求，为不同选型方案的硬件开发提供统一的安装与接口适配参考。模块采用方形板载结构设计，主体为紫色阻焊层的PCB基板，基板对角位置设置两个圆形安装通孔，可配合M2规格的螺丝完成与设备壳体、安装支架的固定，安装孔位的间距经过标准化校准，能兼容多数小型传感节点的通用安装位，无需额外定制转接支架即可完成装配。基板上清晰标注了可兼容的五款传感芯片型号，分别为SI7021、HTU210、SHT21、SHT20、HDC1080，在硬件设计阶段可根据测量精度、功耗要求、成本预算灵活选择对应芯片焊接，无需重新调整PCB布局与外围电路，大幅缩短硬件开发的迭代周期。模块的引脚接口统一设置在基板侧边，依次排布GND接地引脚、3.3V电源引脚、SDA数据引脚、SCL时钟引脚，采用标准I2C通信协议，可直接对接主流单片机、主控板的I2C接口，无需额外电平转换电路，供电电压适配3.3V常用低压供电体系，可直接从主控板取电，减少外围电源电路的设计冗余。设计过程中充分考虑了小型化设备的空间限制，整体基板厚度控制在1.6mm标准PCB厚度范围内，板面无突出的超高元器件，所有引脚采用卧式贴片焊盘设计，可适配回流焊工艺完成批量生产，安装后整体突出安装面的高度不超过3mm，能嵌入到狭窄的设备腔体内部，不会占用过多的设备内部空间。同时基板上的引脚标识清晰醒目，生产焊接与后期维护过程中可快速识别引脚定义，避免接反线路导致的芯片烧毁问题，安装孔的边缘做了避让铺铜处理，螺丝固定时不会触碰到板面线路造成短路，提升了模块使用的可靠性。
