内燃机核心往复运动活塞结构设计

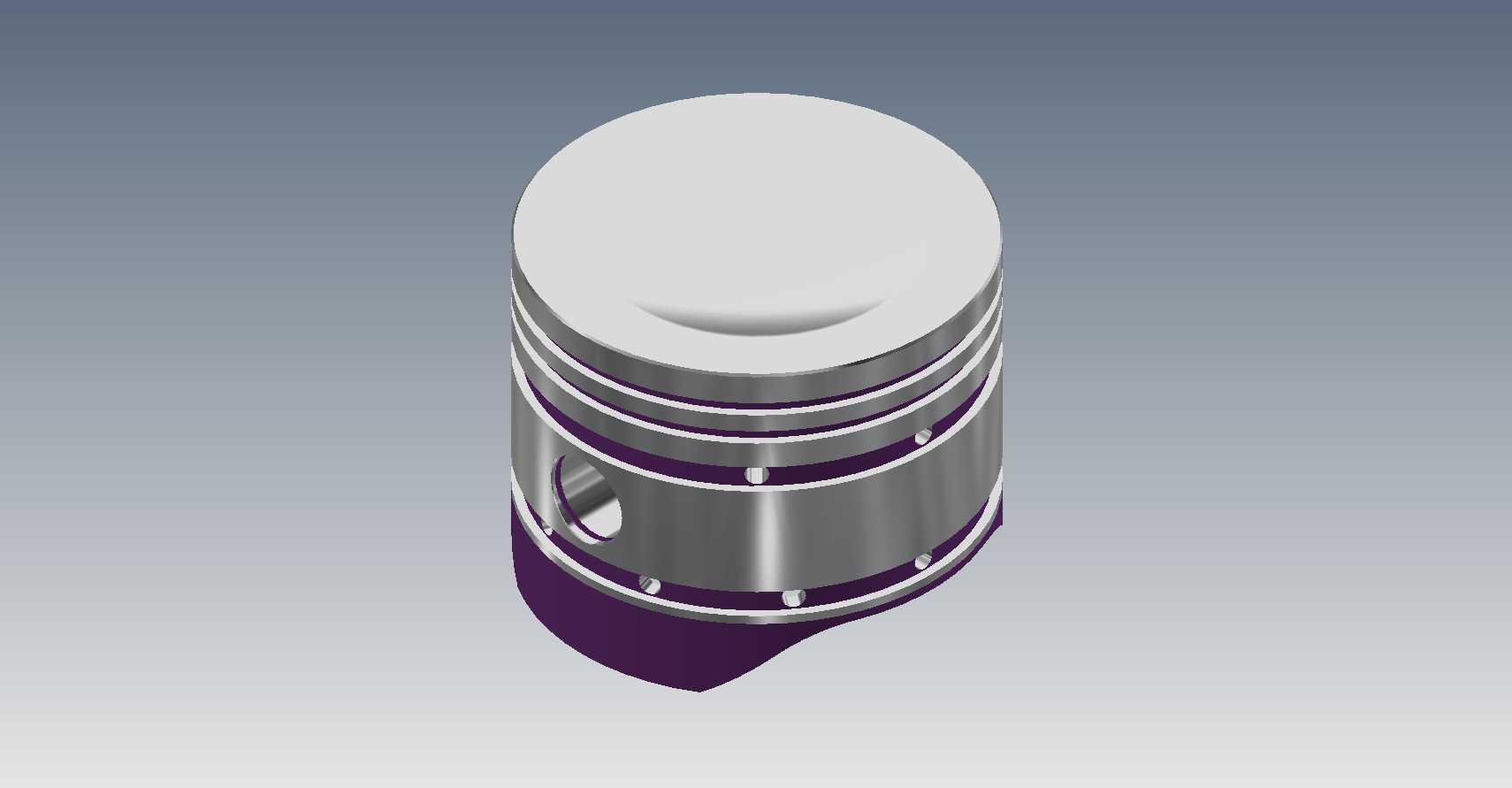

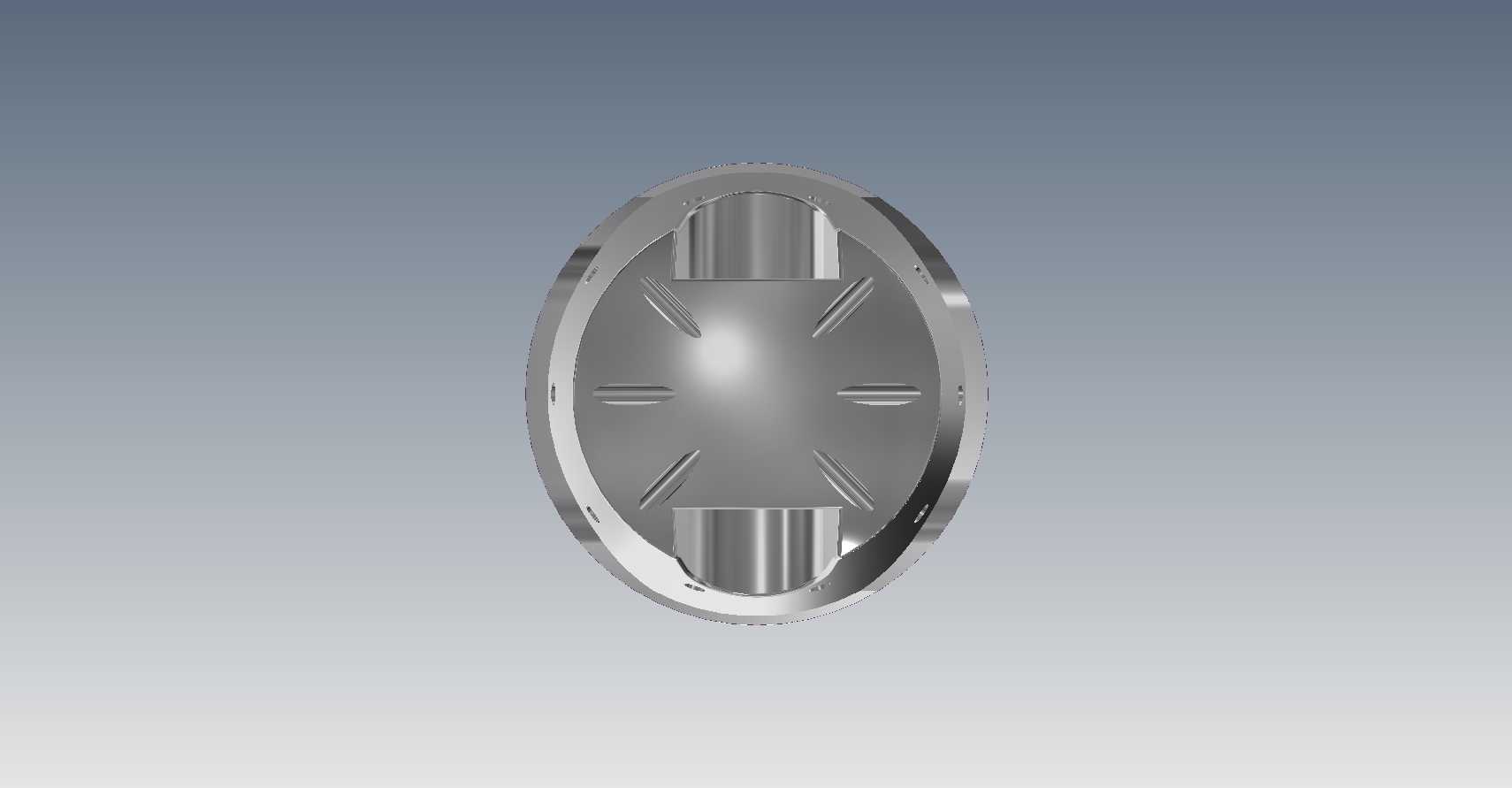

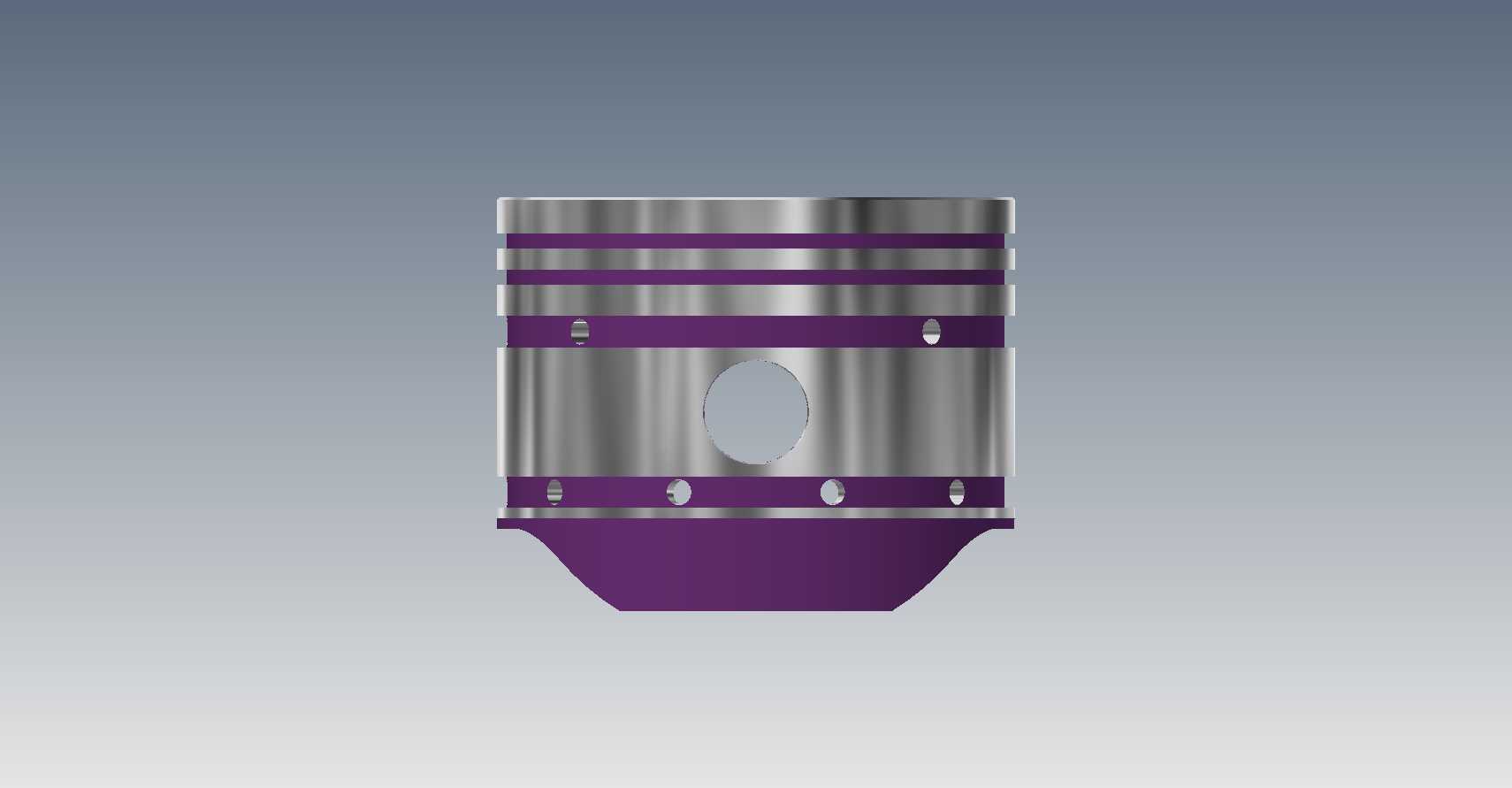

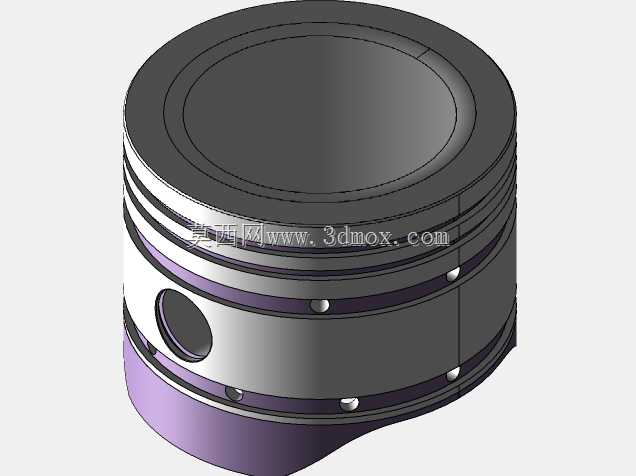

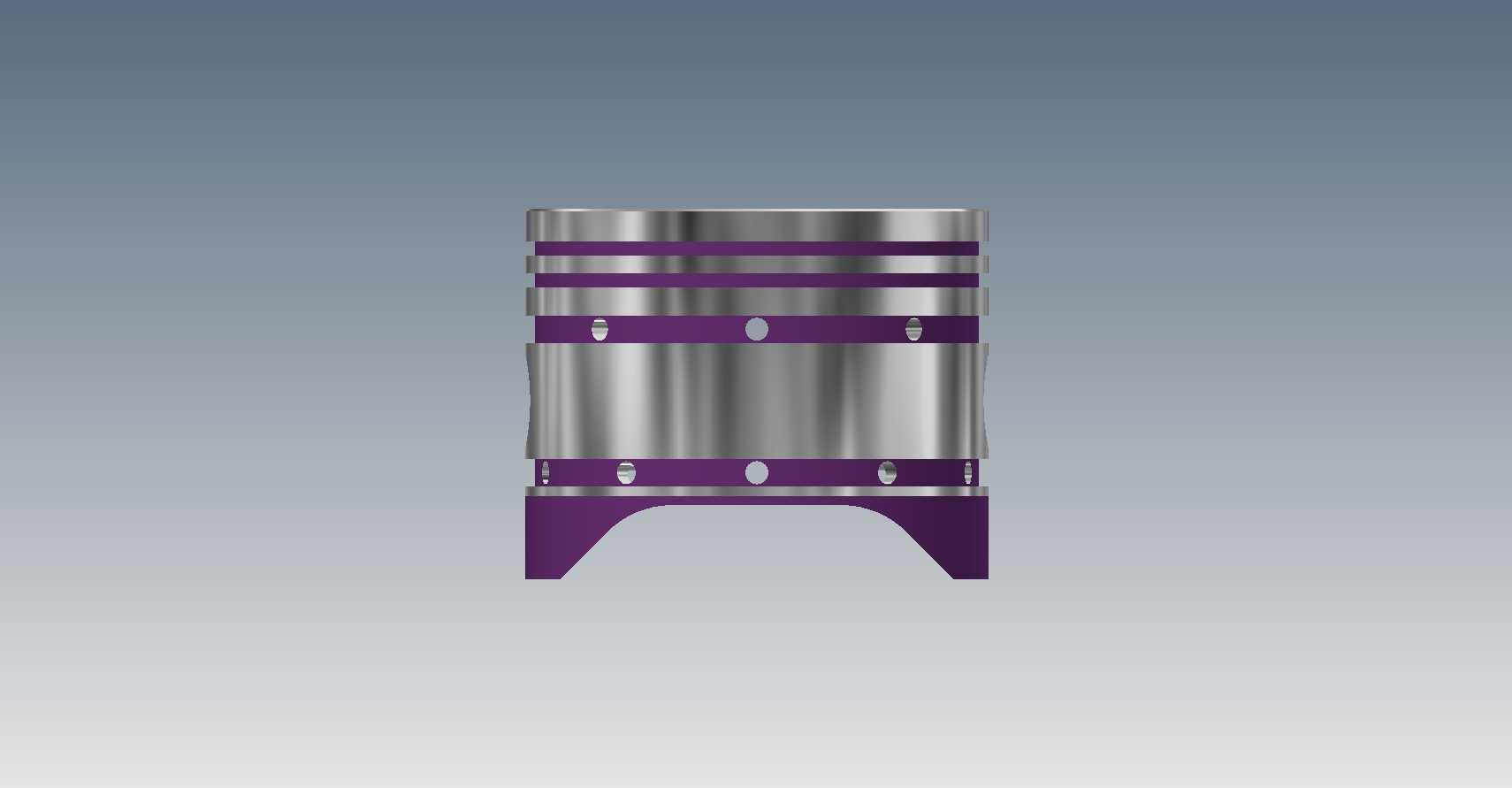

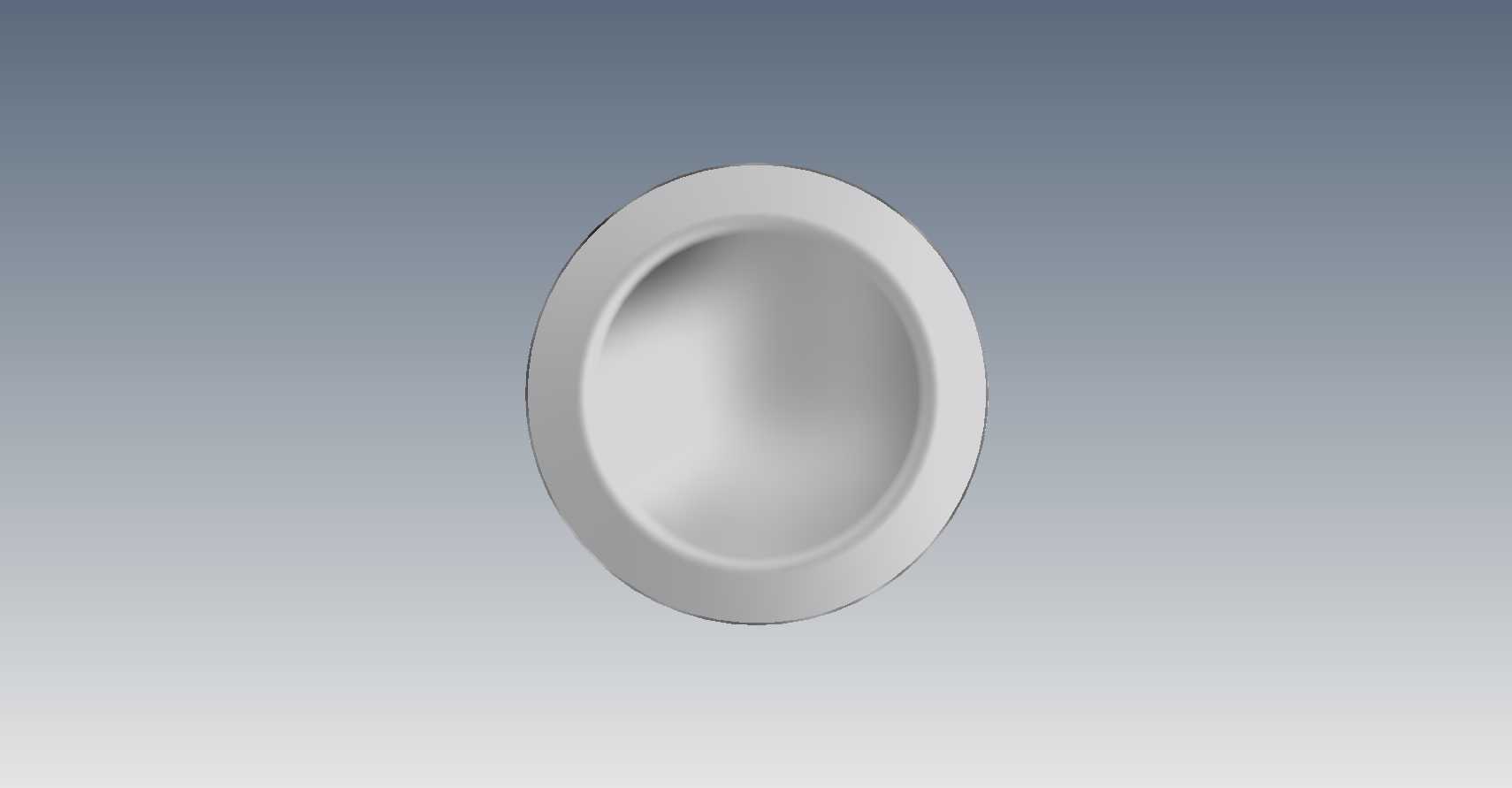

活塞作为内燃机动力输出的核心往复构件，是将燃料燃烧产生的高压热能转化为机械动能的关键载体，广泛应用于乘用车辆、商用货车、工程作业机械、小型通用动力机组、船舶动力系统等各类搭载往复式内燃机的设备中，是动力总成里工况最严苛、性能要求最高的部件之一。在实际运行过程中，活塞需要在高温高压的燃烧环境下完成高频往复运动，既要承受燃气爆发瞬间的巨大冲击载荷，还要将燃烧产生的推力通过活塞销传递给连杆，最终带动曲轴旋转输出扭矩，同时还要配合活塞环完成燃烧室的密封，阻隔高温燃气窜入曲轴箱，并且将燃烧室顶部吸收的多余热量通过活塞环传导至气缸壁，经由冷却系统带走，维持动力系统的稳定运行温度。这款活塞的设计围绕高负荷工况下的可靠性展开，整体采用变截面筒形结构，顶部为适配燃烧室的成型轮廓，能够配合气缸盖、气缸壁形成合理的燃烧室空间，优化油气混合与燃烧效率，减少爆震倾向。头部设置多道环槽结构，用于安装气环与油环，气环负责密封燃烧室的高压燃气，油环则负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧，同时保证气缸壁面的润滑油膜均匀分布，降低往复运动的摩擦损耗。活塞销座部位采用加强结构设计，销孔位置经过同轴度优化，既能够保证活塞销的安装定位精度，又可以分散活塞传递动力时的集中应力，避免高频载荷下出现结构疲劳开裂。裙部采用适配气缸间隙的型线设计，在保证往复运动导向精度的同时，预留了热膨胀余量，避免发动机达到工作温度后活塞受热膨胀出现卡缸故障，裙部表面的结构设计也能够优化润滑油的存储与分布，降低冷启动阶段的磨损量。在安装边界上，这款活塞的外径严格匹配对应排量发动机的气缸内径尺寸，环槽的宽度、深度尺寸适配标准规格的活塞环，活塞销孔的内径与对应尺寸的活塞销形成间隙配合，整体往复运动的行程长度适配对应曲轴的曲柄半径设计，安装时需要保证活塞与连杆的连接角度准确，活塞顶部的朝向标记与发动机正时方向对齐，才能保证配气机构与喷油系统的匹配精度，避免运行过程中出现气门碰撞活塞、燃烧效率下降等问题。设计过程中充分考虑了不同工况下的受力与热变形特性，通过结构优化降低活塞的整体重量，减少往复运动的惯性力，降低曲轴连杆机构的运行负荷，同时在应力集中的部位做了圆弧过渡处理，提升部件的疲劳寿命，能够满足常规民用内燃机的动力输出需求，在保证结构强度的前提下兼顾了散热性能与摩擦损耗控制，适配主流的四冲程往复式内燃机的装配与运行要求。
