航空涡轮喷气发动机结构展示三维数模

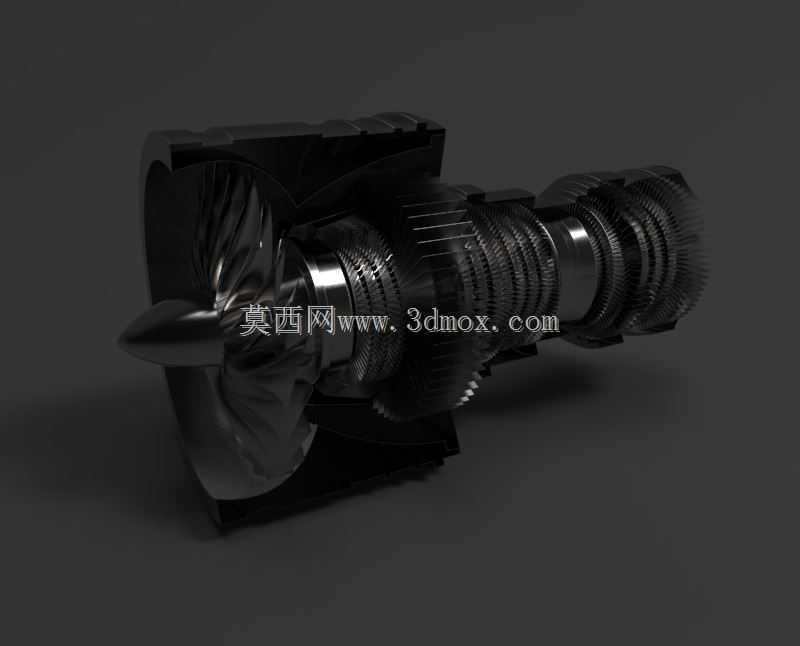

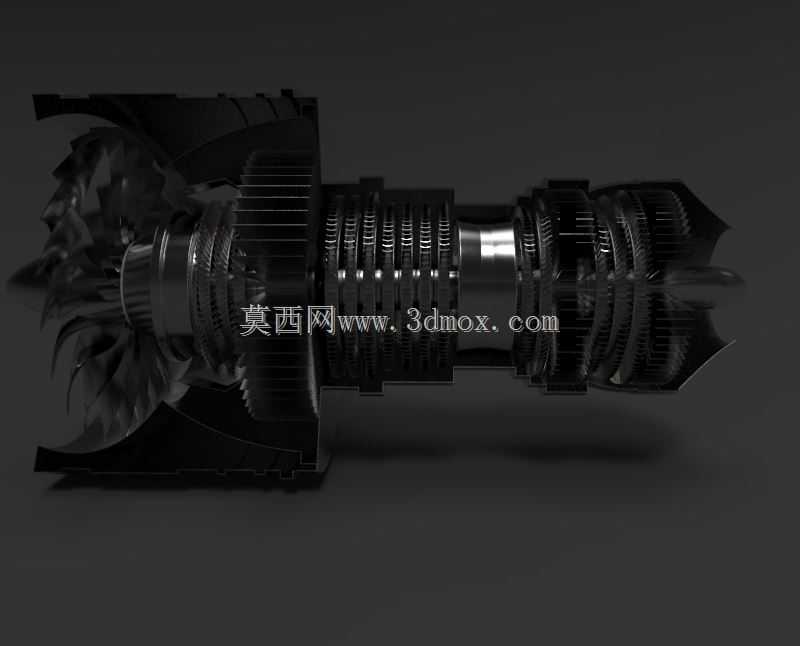

这款航空涡轮喷气发动机三维数模，完整还原了轴流式喷气动力装置的全层级内部构造，覆盖从进气整流段、多级压气机段、燃烧室段、涡轮做功段到尾喷排气段的全部核心功能单元，可直接用于航空动力原理教学、航发结构认知实训、航空类专业课程演示以及相关动力系统的方案预研参考。在实际行业应用场景中，这类高精度的发动机结构数模，既可以作为航空院校开展燃气涡轮动力原理授课的具象化教具，帮助学员直观理解压气机增压、燃烧室喷油燃烧、涡轮驱动做功、高温高压燃气喷射产生推力的完整工作循环，也能为小型航空动力改装、航模动力系统适配、航空科普展陈装置开发提供精准的结构参考依据。从产品功能特性来看，模型完整呈现了多级轴流压气机的叶片排布逻辑，每一级压气机转子叶片与静子叶片的角度、叶型曲率都做了还原，能够清晰展示空气流经压气机段时逐级增压的流道变化；燃烧室段的环形腔体结构、燃油喷嘴安装位、火焰筒结构都做了细节刻画，可直观呈现燃油与高压空气混合燃烧的腔体空间；涡轮段的高低压涡轮叶片与传动轴的连接结构、冷却气流通道的预留位置都有明确体现，能够展示高温燃气冲击涡轮叶片带动压气机同轴转动的动力传递路径；尾喷段的收敛型流道结构也做了完整还原，可展示燃气加速喷出产生推力的末端结构形态。在设计思路上，这款模型遵循了真实轴流涡喷发动机的气动布局逻辑，以核心传动轴为整台发动机的装配基准，所有转子组件都围绕中心轴做同轴度约束，各级叶片的安装角匹配对应级次的气流流速需求，机匣分段采用法兰对接的结构形式，既符合真实航发的装配维护逻辑，也保证了整体结构的同轴度精度。从外形尺寸与安装边界来看，模型整体为长筒型轴对称结构，进气端的整流锥采用圆弧过渡设计以降低进气阻力，最大外径位于压气机后段与燃烧室衔接位置，整台模型的外轮廓无突兀外凸结构，安装时可通过机匣上的安装耳座实现固定，预留的外部管路接口、附件安装位都符合小型涡喷发动机的常规布局，能够直接适配教学演示台架、科普展陈框架的安装需求，无需额外做大幅度的结构调整。
