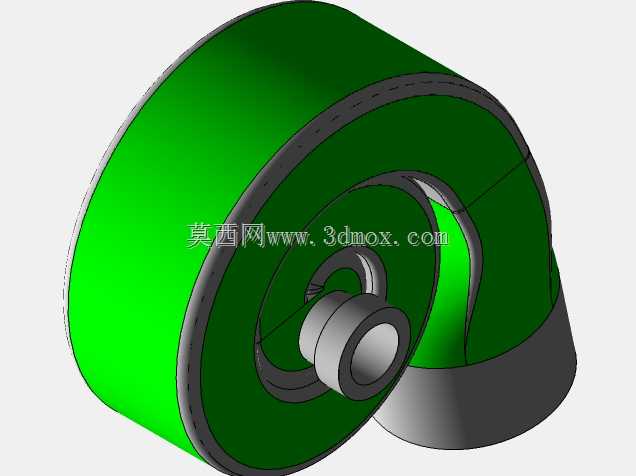

蜗壳式空气涡轮流体动力结构设计

该空气涡轮结构主要面向低压气动动力输出场景，可配套小型气动工具、分布式余压回收装置、微型气动发电单元使用，在工业厂区压缩空气余能回收、小型设备气动驱动、实验台流体动力测试等场景中承担核心能量转换功能，能够将输入的压缩空气压力能转化为转轴旋转的机械能输出，适配小功率、高转速的动力供给需求。从功能特性来看，该结构采用蜗壳式流道设计，进气侧采用渐扩式蜗壳腔体，能够引导压缩空气沿周向均匀进入涡轮叶轮区域，减少气流进入叶轮前的紊流损失，提升能量转换效率；叶轮与蜗壳内壁的间隙经过精细化匹配，既避免转动过程中出现剐蹭干涉，又能最大程度减少气流泄漏损失，保证动力输出的稳定性。设计过程中优先考虑了流道的顺滑过渡，从进气口到叶轮入口的流道截面按照等环量原则进行渐变设计，避免气流出现局部突扩或突缩造成的压力损失，叶轮的叶片型线采用后弯式设计，能够适配低压大流量的进气工况，在较低的输入气压下即可实现稳定的扭矩输出，同时降低高转速运行下的气流噪音。从结构布局来看，该涡轮采用同轴集成式设计，转轴与叶轮采用一体化装配结构，中心设置有标准轴承安装位，可适配常规微型深沟球轴承的安装尺寸，安装边界上，整体蜗壳采用半开式圆柱外形，底部设置有平整的安装基准面，可直接通过法兰或螺栓固定在配套设备的安装基座上，进气接口位于蜗壳的切向位置，可适配常规气动软管的快插接头连接，出气侧采用轴向直排结构，无需额外连接复杂的排气管道即可将做功后的气流直接排出。整体结构没有冗余的外置部件，所有流道结构均集成在蜗壳腔体内部，既缩小了整体的安装占用空间，也减少了外部管路连接带来的漏气风险，在实际装配过程中，仅需完成轴承压装、叶轮定位、蜗壳合装三个核心步骤即可完成组装，后期维护时仅需拆开蜗壳即可检查叶轮磨损情况与轴承润滑状态，维护难度较低。该结构的尺寸设计适配小型气动设备的安装空间要求，整体径向尺寸控制在紧凑范围内，轴向长度较短，不会对配套设备的整体布局造成额外的空间占用，可直接嵌入到小型气动设备的内部腔体中，无需对设备原有结构进行大幅改动即可完成配套安装。
