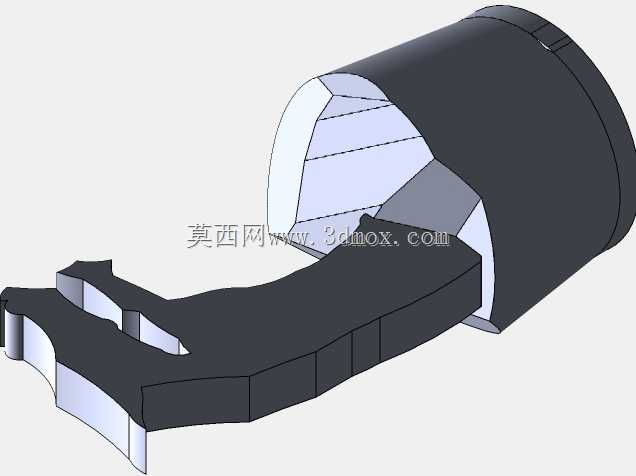

定制主教结构半剖展示三维设计

该结构件主要面向教学演示、结构原理展示类场景使用，可作为机械结构认知课程的具象展示载体，帮助学习者直观理解嵌套插接类结构的配合逻辑与装配关系，也可作为同类插接锁紧结构设计的参考原型，适配小型教具、简易快拆连接结构的开发需求。从实际用途来看，该结构通过柱形壳体与异形插接件的配合，可实现轴向的插接定位与周向的限位防转，无需额外紧固件即可完成部件的快速组合与拆分，适合需要频繁拆装、对装配效率有一定要求的轻载连接场景，能够在无工具辅助的情况下完成部件的对接与分离，降低拆装操作的门槛。在功能特性层面，该结构采用半剖展示形式清晰呈现内部配合关系，柱形壳体的内腔做了适配插接件轮廓的仿形设计，插接件的异形轮廓与壳体内腔完全贴合，既能够保证插接后的结构稳定性，避免配合间隙过大导致的晃动问题，也能通过轮廓的差异化设计实现防呆功能，避免插接方向错误导致的装配失效；壳体端部做了圆弧过渡处理，能够降低插接过程中的剐蹭风险，插接件的分段式凸起结构可在插接到位后形成多段支撑，提升整体结构的抗弯折性能。设计思路上，该结构优先考虑装配的便捷性与结构展示的直观性，将内部配合面完全通过半剖视角呈现，省去了冗余的装饰性结构，所有轮廓设计都服务于配合精度与拆装便利性的需求，壳体的壁厚做了均匀化处理，既保证了壳体的结构强度，也避免了壁厚不均导致的成型缺陷；插接件的轮廓采用渐变式设计，插接起始端做了导向斜角，能够在对接时自动导正位置，降低插接对位的难度。从外形尺寸与安装边界来看，该结构整体为柱形加延伸臂的组合形态，柱形段的外径为常规小型连接件的适配尺寸，延伸臂的长度满足手持操作的空间需求，装配完成后整体外轮廓无尖锐凸起，不会对操作人员造成剐蹭伤害；安装时仅需保证柱形壳体的固定端基准面平整，插接件沿轴向推入即可完成装配，无需预留额外的操作空间，适配狭小空间内的快拆连接需求，整体结构的配合公差控制在合理范围内，既保证了装配的顺畅度，也避免了配合过松导致的连接失效问题。
