杆系铰接式关节卡丁连接结构

该关节卡丁结构主要应用于各类需要实现杆系间角度偏转、扭矩传递的机械传动场景，常见于轻工机械的连杆传动机构、小型设备的操作联动杆组、专用工装的可调支撑连接部位，能够在两根同轴或存在小角度偏斜的杆体之间，实现可靠的周向扭矩传递，同时允许杆体围绕铰接中心完成一定范围内的角度摆动，适配安装过程中存在的装配误差，以及设备运行过程中杆系产生的微量形变偏移，避免刚性连接带来的应力集中问题，大幅提升杆系传动的使用寿命与运行稳定性。

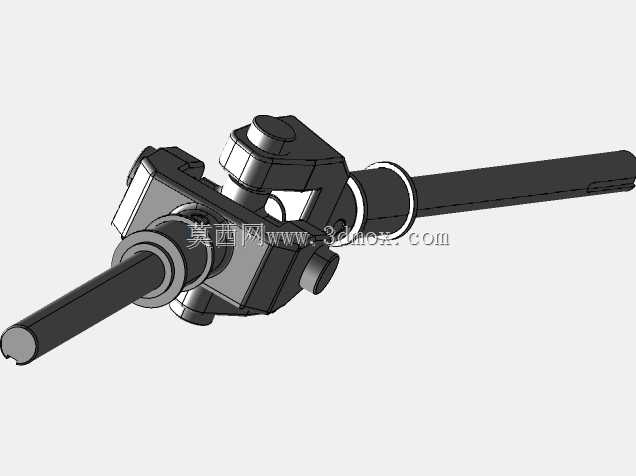

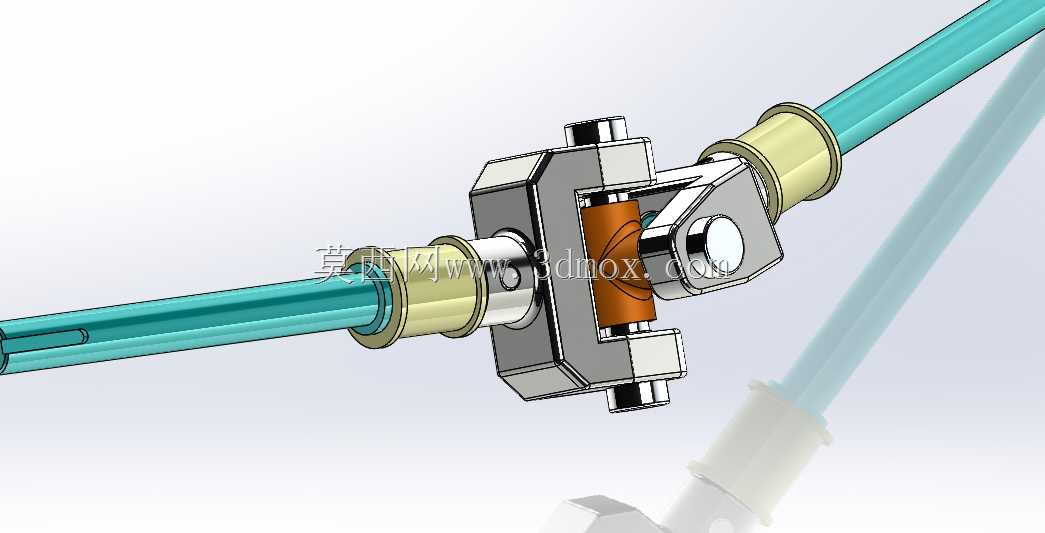

从功能特性来看，这款关节卡丁采用对称式夹合结构设计，中间的铰接芯轴作为核心传力部件，外部的卡箍式壳体将芯轴与两侧杆端的连接头牢牢包覆，两侧杆端通过衬套与壳体实现定位配合，既能够保证周向转动时的扭矩传递无旷量，又可以为铰接摆动提供顺滑的转动支撑，避免杆体与壳体直接摩擦造成的磨损。结构整体没有冗余的外置部件，所有连接部位都采用内嵌式设计，能够有效阻挡运行环境中的粉尘、碎屑进入铰接摩擦面，降低日常维护的频次，即使在多尘的车间作业环境下也能保持长期稳定的运行状态。

在设计思路上，这款结构优先考虑了装拆便捷性与传力可靠性的平衡，壳体采用对合式的卡装结构，不需要复杂的专用工装就可以完成铰接部位的组装与拆卸，后期更换磨损衬套或者芯轴时操作十分简便；中间的铰接接触部位采用了大接触面的弧面配合设计，相比传统的销轴式铰接，能够有效分散传力过程中的接触应力，在传递相同扭矩的情况下，部件的局部压应力更小，不容易出现接触面压溃、变形的问题。两侧的杆体连接部位采用了适配圆杆的衬套抱紧结构，能够与标准直径的圆截面传动杆实现紧密配合，不需要对杆端做额外的异型加工就可以完成装配，大幅降低了配套杆系的加工成本。

从安装边界来看，该结构整体径向尺寸紧凑，铰接部位的最大外径略大于杆体直径的两倍，轴向安装长度控制在较小范围内，不会占用过多的杆系布置空间，能够适配安装空间局促的小型连杆机构；安装时只需要保证两侧杆体的轴线在铰接摆动平面内的对中精度在常规公差范围内即可，不需要严格保证两根杆体的绝对同轴，对安装误差的容忍度较高，既可以用于固定传动比的杆系扭矩传递，也可以用于需要频繁调整角度的可调支撑杆组，适配不同场景下的使用需求。
